LCCX1/0-12-X

产品分类: 端子 - 矩形端子
厂牌: PANDUIT
产品描述: Lug Terminal (1/0)AWG Copper 122.7mm Tin
供应商型号: Q-LCCX1/0-12-X
供应商: Panduit
标准整包数: 10
PANDUIT 端子 - 矩形端子 LCCX1/0-12-X

LCCX1/0-12-X概述


    产品简介

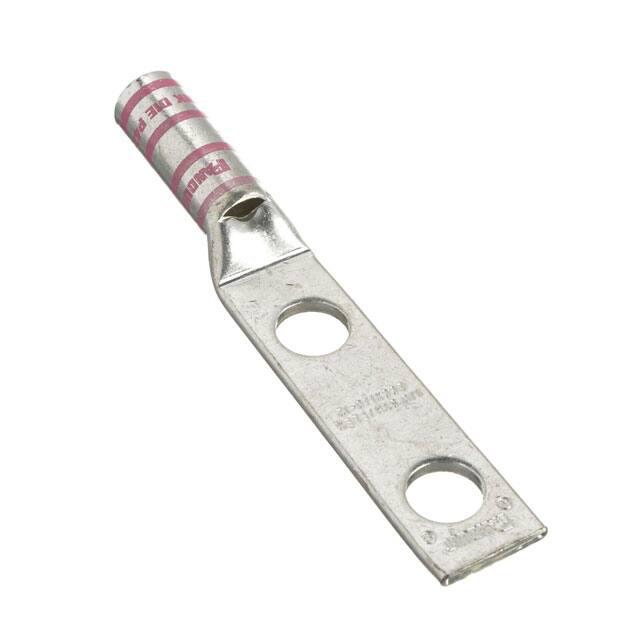

    LCCX1/0-12-CUST 铜接线端子
    产品类型: LCCX1系列铜接线端子,适用于1/0至12号电缆。
    主要功能: 该产品采用双孔长柔性铜管设计,具有观察窗口,便于电线检查和安装。
    应用领域: 广泛应用于电力系统、轨道交通及工业自动化等领域,特别是需要高电流承载能力和良好导电性的场合。

    技术参数


    - 材料: 高导电无缝铜管
    - 镀层: 电镀锡
    - 电线尺寸: 1/0(35mm²)
    - 电线类型: 复绞铜:B类和C类,紧凑型复合绞合(Class G, H, I, K, M),机车专用
    - 电线剥离长度: 1-9/16英寸(约41mm)
    - 螺栓尺寸: 1/2英寸(约12.7mm)
    - 认证: UL和C.S.A认证
    - UL温度等级: 90°C
    - 耐电压: UL认证适用于35kV以下应用,高于2000V时需咨询电缆制造商以获取应力缓解指导
    - Panduit色码: 粉色
    - Panduit模具编号: P42(12)
    - 尺寸:
    - 外径: 0.85±0.04英寸(约21.59mm)
    - 内径: 0.63±0.04英寸(约16.00mm)

    产品特点和优势


    - 高导电性: 采用高导电无缝铜管材料,确保良好的电气连接和低电阻。
    - 柔性铜管设计: 设计用于承受频繁振动和冲击的应用,提供持久可靠的连接。
    - 观察窗口: 端子带有观察窗口,方便检查内部电线情况,确保安装质量。
    - 多种电线类型兼容: 支持多种电线类型,适用于不同应用场景。

    应用案例和使用建议


    - 电力系统: 在高压输电线路中,LCCX1/0-12系列铜接线端子能够稳定连接各种电线,确保电路的安全可靠。
    - 轨道交通: 在机车和地铁车辆中,高导电性设计使其能够有效应对频繁启停和振动带来的挑战。
    - 工业自动化: 在自动化设备中,其灵活的设计使得安装更为便捷,同时也保障了高电流的可靠传输。
    使用建议:
    - 在进行电线连接前,务必确保电线剥皮长度符合要求,并正确插入到端子中。
    - 定期检查端子连接情况,尤其是高电压应用时,确保电线状态良好,无松动现象。
    - 在进行高电压应用时,需遵循电缆制造商的电压应力缓解指导,确保安全使用。

    兼容性和支持


    - 兼容性: 本产品与多种类型的电线兼容,包括复绞铜和紧凑型复合绞合电线。
    - 支持和服务: Panduit公司提供详细的技术支持和售后服务,确保用户在使用过程中获得帮助。

    常见问题与解决方案


    - Q: 如何确保电线与端子连接牢固?
    - A: 使用合适的工具和正确的剥皮长度,确保电线插入到端子中后没有松动。同时,在每次使用前检查连接处是否有损坏。

    - Q: 如何处理高电压应用时的电压应力问题?
    - A: 遵循电缆制造商提供的电压应力缓解指导,特别是在应用电压超过2000V时,采取必要的保护措施。

    总结和推荐


    总结: LCCX1/0-12-CUST 铜接线端子凭借其高导电性、坚固的柔性铜管设计和方便的观察窗口,成为各类高压电力系统的理想选择。它不仅能够在高频振动和冲击环境中保持稳定连接,还具备广泛的电线兼容性和详细的使用指南,使得安装和维护更加简便。
    推荐: 我们强烈推荐LCCX1/0-12-CUST 铜接线端子,尤其是在需要高电流和可靠连接的工业应用场合。其卓越的性能和广泛的应用范围,使其在市场上具备显著的竞争优势。

LCCX1/0-12-X参数

参数
长*宽*高 122.682mm(长度)*21.59mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

LCCX1/0-12-X厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

LCCX1/0-12-X数据手册

厂牌 PDF简要描述 下载
PANDUIT 端子 - 矩形端子 PANDUIT LCCX1/0-12-X LCCX1/0-12-X数据手册

LCCX1/0-12-X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 92.7898
库存: 10000
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 927.89
