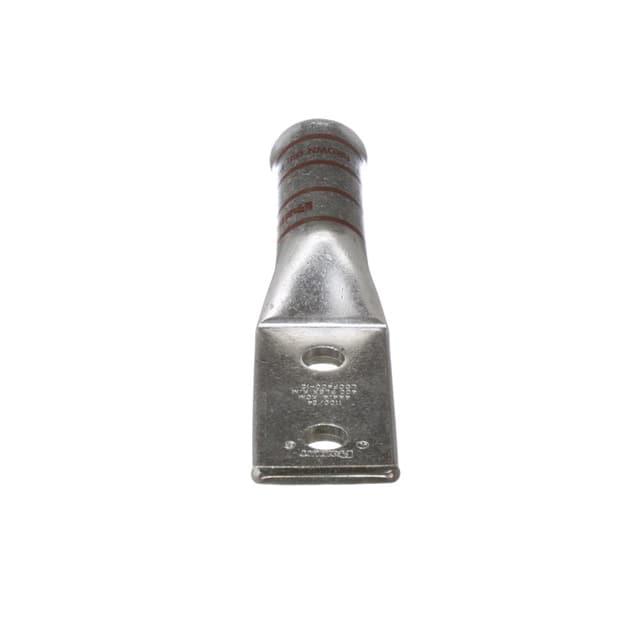

LCCF400-12-6

产品分类: 端子 - 矩形端子
厂牌: PANDUIT
产品描述: Lug Terminal (6.7/0)AWG Copper 168.4mm Tin
供应商型号: 3360207
供应商: 海外现货
标准整包数: 1
PANDUIT 端子 - 矩形端子 LCCF400-12-6

LCCF400-12-6概述

    Flex Conductor, Two-Hole, Long Barrel, Flared NEBS Lug 技术手册

    产品简介


    Flex Conductor 是一款专为高可靠性应用设计的铜导线接头产品,特别适用于柔性及超柔性铜导线。这类产品常用于各类电力传输系统中,如数据中心、工业自动化设备、发电站和铁路系统中的电力电缆连接。其特点是具有长套筒设计,可以容纳多个接头,并且提供卓越的拉力强度和电气性能。

    技术参数


    以下是该产品的主要技术规格和电气特性:
    | 规格参数 | 描述 |

    | 导体尺寸 | #8 AWG 到 4/0 AWG 及更大 |
    | 接触孔尺寸 | 1/4 英寸 和 3/8 英寸 |
    | 额定电压 | 35 KV |
    | 工作温度范围 | -40°C 至 90°C |
    | 电气性能 | UL 认证,CSA 认证 |
    | 封装数量 | 每包 50 个或 20 个 |
    具体型号和技术参数见下表:
    | 型号 | 导体尺寸 | 孔径(英寸) | 孔间距(英寸) | 长度(英寸) | 宽度(英寸) | 高度(英寸) | 厚度(英寸) | 电线剥皮长度(英寸) | 包装数量 |

    | LCCF8-14A-L | #8 AWG | 1/4 | 0.63 | 0.76 | 0.48 | 0.76 | 0.07 | 2.22 | 50 |
    | LCCF8-14B-L | #8 AWG | 1/4 | 0.75 | 0.76 | 0.48 | 0.76 | 0.07 | 2.34 | 50 |
    | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |
    | LCCF600-12-6 | 646.4 kcmil | 1/2 | 1.75 | 2.94 | 2.88 | 2.94 | 0.29 | 7.13 | 6 |

    产品特点和优势


    Flex Conductor 具有以下几个独特的功能和优势:
    - 长套筒设计:可以容纳更多的导线,提升机械强度和电气性能。
    - 防弯折入口:有助于防止细丝导线插入时被弯折。
    - 颜色编码:方便正确选择压接工具和模具。
    - 全封闭式套筒:能够有效防止腐蚀性物质进入。
    - 耐腐蚀处理:表面镀锡以抑制腐蚀。
    - 认证与测试:UL 和 CSA 认证,通过 Telcordia 测试,符合 NEBS Level 3 标准。

    应用案例和使用建议


    这些产品广泛应用于数据中心、电信基站、电力传输系统等需要高性能电气连接的应用中。例如,在数据中心内部,使用此类接头可以确保电力供应的稳定性和可靠性。使用建议如下:
    - 确保选用正确的压接工具和模具以保证产品质量。
    - 在恶劣环境下安装时,注意保护接头免受腐蚀。
    - 注意电线的剥离长度,避免因过短导致接触不良。

    兼容性和支持


    - 兼容性:Flex Conductor 适用于多种柔性导线,如 Class K, M 和柴油机车导线。
    - 支持服务:对于美国境内的技术支持,可拨打 866-405-6654。境外用户请参阅手册内封底目录获取联系信息。

    常见问题与解决方案


    - 问题1:电线剥离长度不足。
    - 解决方法:严格按照技术手册上的电线剥离长度要求操作。
    - 问题2:压接过程中出现裂纹。
    - 解决方法:确保使用合适的压接工具和模具进行操作。
    - 问题3:接触不良。
    - 解决方法:检查导线和接头是否正确安装,确保没有杂质污染。

    总结和推荐


    Flex Conductor 系列产品因其卓越的电气性能、坚固的机械结构以及广泛的应用范围,在电力传输系统中表现出色。特别是其耐腐蚀能力和长期可靠性使其成为高要求应用的理想选择。强烈推荐在需要高可靠性和高性能连接的应用中使用。
    如果您正在寻找一种高效且可靠的电缆连接解决方案,Flex Conductor 绝对是您的首选。

LCCF400-12-6参数

参数
长*宽*高 168.402mm(长度)*43.18mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

LCCF400-12-6厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

LCCF400-12-6数据手册

厂牌 PDF简要描述 下载
PANDUIT 端子 - 矩形端子 PANDUIT LCCF400-12-6 LCCF400-12-6数据手册
