FTD76-10-D

产品分类: 端子 - 配件
厂牌: PANDUIT
产品描述: Ferrules Terminal 20AWG Copper Gray 17mm Tin Bag
供应商型号: Q-FTD76-10-D
供应商: Panduit
标准整包数: 500
PANDUIT 端子 - 配件 FTD76-10-D

FTD76-10-D概述


    产品简介

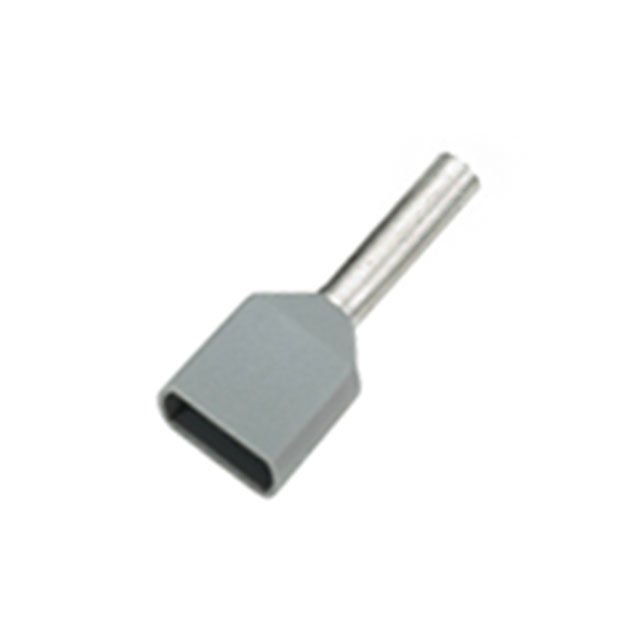

    本产品为Panduit公司的导线端子套管(Ferrules with Sleeves),特别设计用于双线连接,适用于DIN标准。该产品主要用于电气系统中电线的可靠连接,提供良好的电气接触和机械稳定性。其广泛应用于各种工业控制、机器制造及建筑安装等领域。

    技术参数


    - 材料:
    - 冲压件: 铜,锡镀层
    - 外壳: 聚丙烯,颜色编码符合DIN标准

    - 尺寸(英寸):
    - 外径 (OD): 0.59 [15.0 mm] ~ 1.22 [31.0 mm]
    - 内径 (ID): 0.06 [1.5 mm] ~ 0.35 [8.9 mm]

    - 电线范围:
    - 线规范围: 22-20 AWG [0.5 mm²] 到 6 AWG [16 mm²]

    - 最大绝缘层直径:
    - 0.59 [15.0 mm] ~ 1.22 [31.0 mm]

    - 电线剥离长度:
    - 推荐长度: 7/16 [11.2 mm] ~ 3/4 [19.0 mm]

    - 最大操作温度:
    - 221°F [105°C]
    - 工具/模具:
    - 支持的工具包括CT-1002, CT-1003, CT-1090, CT-1104, CT-1123, CT-1160, CT-1170, CT-2500, CT-2523CH

    产品特点和优势


    本产品具有以下几个显著的特点和优势:
    1. 可靠的电气接触: 采用铜材和优质镀层,确保电连接的稳定性和可靠性。
    2. 适应多种线径: 支持广泛的电线线径范围,适用于不同的电气应用需求。
    3. 易于安装: 设计便于操作,方便安装和使用。
    4. 良好的机械强度: 通过聚丙烯材料提供足够的机械强度和耐用性。
    5. 颜色编码: 符合DIN标准的颜色编码,便于识别和区分不同类型的端子。

    应用案例和使用建议


    应用案例
    本产品广泛应用于工厂自动化系统、数据中心、电信设施等。例如,在一个大型工业控制项目中,该端子套管可以用于保护多根电缆免受磨损和短路,同时提供可靠的电气连接。
    使用建议
    1. 在安装之前,确认电线的线径是否符合要求。
    2. 按照推荐的剥皮长度进行处理,以确保良好的电气接触。
    3. 使用适当的工具进行压接,如CT-1002, CT-1003, CT-1090等。

    兼容性和支持


    本产品可与多种工具配合使用,包括CT-1002, CT-1003, CT-1090等。Panduit公司提供了详细的用户手册和技术支持,确保用户能够正确安装和使用这些产品。此外,还提供了在线资源和培训材料,帮助用户更好地了解产品的特性和应用方法。

    常见问题与解决方案


    1. 问题: 安装后出现松动
    - 解决方案: 检查电线是否完全插入端子套管,并确保使用正确的工具进行压接。
    2. 问题: 无法正常压接
    - 解决方案: 确认所使用的工具是否正确,并按照手册中的说明进行操作。
    3. 问题: 电气连接不良
    - 解决方案: 检查电线是否剥皮过长或过短,重新剥皮并确保正确的安装长度。

    总结和推荐


    综上所述,Panduit公司的导线端子套管是一款高品质的产品,具备良好的电气和机械性能。其广泛的应用领域和多样化的型号选择使其成为市场上的一大热门产品。如果您正在寻找一种可靠的电气连接解决方案,这款产品无疑是您的首选。强烈推荐您选择Panduit公司的导线端子套管,以确保您的电气系统的安全和稳定运行。

FTD76-10-D参数

参数
安装方式 导线安装
零件状态 在售
包装方式 散装
