JTV1AG-PA-12V

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 通孔安装
供应商型号: JTV1AG-PA-12V
供应商: Master
标准整包数: 50

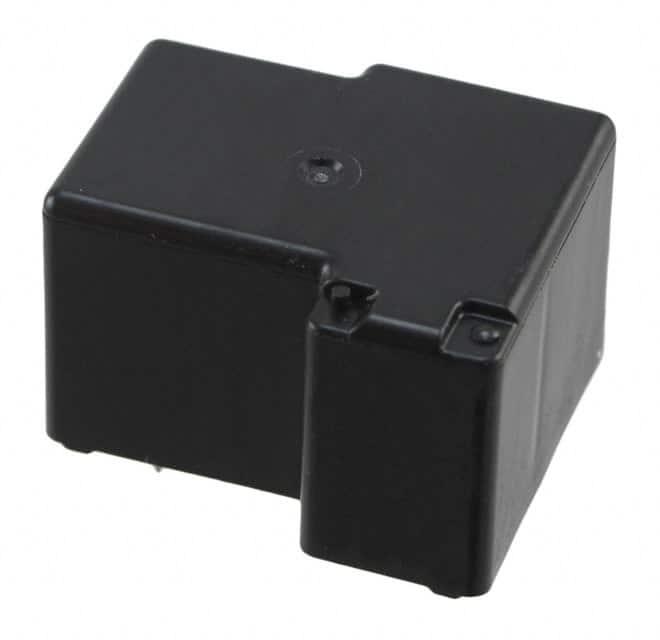

PANASONIC 其他继电器 JTV1AG-PA-12V

JTV1AG-PA-12V概述

    JT-V Power Relays 技术手册

    1. 产品简介


    JT-V系列是一款高性能的电源继电器,适用于多种高电流控制场合。该系列继电器分为Form A(单掷)和Form C(双掷)两种类型,提供了不同的封装形式,包括密封型(Sealed type)和防尘盖型(Dust cover type)。JT-V系列继电器广泛应用于家电、加热通风、烤箱等领域的高功率设备中,以确保电路的安全和可靠切换。

    2. 技术参数


    JT-V系列的技术参数如下表所示:
    | 参数 | 规格 |

    | 继电器类型 | Form A 和 Form C |
    | 接触容量 | 30A @ 277V AC |
    | 最大开关电压 | 277V AC |
    | 最大开关电流 | Form A: 30A (NC: 10A, NO: 20A); Form C: 20A (NC: 10A, NO: 20A) |
    | 额定接触电阻 | ≤50mΩ (在6V DC 1A条件下) |
    | 额定操作功率 | 约1,000mW |
    | 冲击耐受电压 | 6,000V |
    | 工作温度范围 | -55°C 至 +85°C |
    | 工作湿度范围 | 5% 至 85% RH (非冻结和低温冷凝条件下) |
    | 防护等级 | UL/C-UL 认证 |

    3. 产品特点和优势


    - 高开关容量:能够处理高达30A的电流,适合高负载应用场景。
    - 多种接点配置:提供Form A和Form C两种接点配置,满足不同需求。
    - UL/C-UL 认证:保证了产品的安全性和可靠性。
    - 密封型和防尘盖型选择:提供了不同的封装方式,增加了产品的适用性和灵活性。
    - 高冲击和振动耐受能力:具备高机械强度,能够在恶劣环境中稳定工作。

    4. 应用案例和使用建议


    JT-V系列继电器适用于加热通风系统、家电及烤箱等应用。例如,在家用烤箱中,JT-V系列继电器可以用于控制加热元件的开关。使用时应注意:
    - 为了确保最佳性能,应在焊接/清洗过程后移除透气塞。
    - 由于高电流应用,务必在安装时考虑适当的散热措施。
    - 使用前,检查继电器的额定参数与实际应用是否匹配。

    5. 兼容性和支持


    JT-V系列继电器与各种标准尺寸的PCB板兼容,支持通过不同类型的接口进行连接。厂家提供全面的技术支持,包括安装指南、故障排查及维护手册,以确保客户能够充分利用产品优势。

    6. 常见问题与解决方案


    - 问题1:继电器无法正常启动。
    - 解决方案:检查输入电压是否在额定范围内,确保连接正确且无松动。
    - 问题2:继电器在高温环境下性能不稳定。
    - 解决方案:增加适当的散热措施,确保环境温度在允许范围内。
    - 问题3:继电器发出异常声音。
    - 解决方案:检查是否有异物进入,确认接点是否正常。

    7. 总结和推荐


    JT-V系列继电器凭借其高容量、多种配置、良好的防护等级和稳定的工作性能,在高电流控制领域表现出色。适用于多种应用场景,尤其是在需要高可靠性开关的场合。我们强烈推荐JT-V系列继电器,为您的项目提供可靠的电气控制解决方案。

JTV1AG-PA-12V参数

参数
继电器类型 通用继电器
开关功能 -
安装方式 通孔安装
零件状态 停产
包装方式 盒装

JTV1AG-PA-12V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

JTV1AG-PA-12V数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC JTV1AG-PA-12V JTV1AG-PA-12V数据手册

JTV1AG-PA-12V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.5805 ¥ 14.4553
100+ $ 1.5696 ¥ 14.3557
250+ $ 1.5587 ¥ 14.2559
500+ $ 1.5158 ¥ 13.8563
1000+ $ 1.4981 ¥ 13.4947
2500+ $ 1.4876 ¥ 13.3998
5000+ $ 1.477 ¥ 13.3047
7500+ $ 1.477 ¥ 13.3047
库存: 5189
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 722.76
