DE1A1B-5V

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 DIP 通孔安装
供应商型号: 2095594
供应商: 海外现货
标准整包数: 1

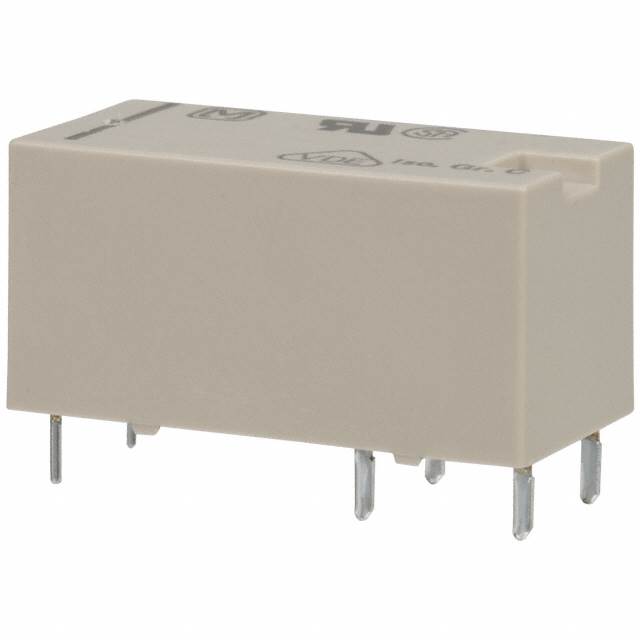

PANASONIC 其他继电器 DE1A1B-5V

DE1A1B-5V概述


    产品简介


    电子元器件概述
    本产品为ADE系列紧凑型极化功率继电器(DE Relays),适用于各种高绝缘要求的应用场合。这些继电器通过了VDE 0700和VDE 0631安全标准认证,提供了广泛的型号选择,能够满足不同的电力需求。其特点包括低功耗操作、紧凑的尺寸设计以及优秀的接触材料。ADE系列继电器主要用于温度控制器、自动计量系统、办公自动化设备以及工厂自动化设备等领域。

    技术参数


    基本参数
    - 尺寸: 12.5 mm (宽) × 25.0 mm (长) × 12.5 mm (高)
    - 重量: 约 7 克
    - 环境温度范围: -40°C 至 70°C
    - 湿度范围: 5% 至 85% RH
    - 接触材料: AgSnO2
    电气特性
    - 额定电压: 1.5 VDC 至 48 VDC
    - 额定电流: 40 mA 至 125 mA
    - 初始接触电阻: 最大 30 mΩ (由电压降6V DC 1A 测得)
    - 切换容量: 10A (交流) / 8A (直流)
    - 最大切换电压: 440V AC / 230V DC
    - 最大切换功率: 2,500 VA (交流) / 300 W (直流)
    其他参数
    - 操作速度: 最大 20 次每分钟 (满载时)
    - 初始绝缘电阻: 最小 1,000 MΩ (500V DC)
    - 初始击穿电压:
    - 开路触点之间: 1,000 Vrms
    - 触点组之间: 4,000 Vrms
    - 触点和线圈之间: 5,000 Vrms
    - 冲击和振动耐受能力:
    - 冲击: 功能性冲击最小196 m/s² (20 G)
    - 振动: 功能性振动频率范围10至55 Hz (双幅振幅2mm)

    产品特点和优势


    独特功能
    - 符合欧洲安全标准,提供高达12kV的浪涌电压保护。
    - 采用AgSnO2材料的触点,保证长期稳定的接触性能。
    - 多种型号可选,覆盖不同的应用需求。
    - 超低功耗,单侧稳定型型号的额定功率仅200 mW。
    优势
    - 极高的绝缘距离,确保了安全性和可靠性。
    - 小巧的体积设计,在空间受限的环境中表现优异。
    - 通过UL/CSA和VDE认证,符合国际标准。
    - 高切换频率下的预期寿命,适合频繁开关的操作场景。

    应用案例和使用建议


    典型应用场景
    - 温度控制器:控制温度传感器的开关状态。
    - 自动化仪表读数:用于远程抄表系统。
    - 办公自动化设备:作为开关电路的一部分,用于自动化控制。
    - 工厂自动化设备:用于各种控制系统和信号传输。
    使用建议
    - 在低温环境下操作时,应注意检查击穿电压的变化。
    - 为了确保最佳的使用寿命,建议避免长时间处于高温环境。
    - 如需频繁切换操作,请确保供电电压稳定,以减少操作时间差异。

    兼容性和支持


    兼容性
    - 该产品具有较高的电气兼容性,适用于多种标准电气接口。
    - 可根据客户需求定制特殊尺寸和接口,以满足特定应用场景的需求。
    支持和服务
    - 提供详细的使用手册和技术支持文档。
    - 厂家提供售后服务,包括故障排查、维修和替换服务。
    - 客户可以联系本地代理商获取更多技术支持信息。

    常见问题与解决方案


    常见问题
    - 问题1: 初次安装时无法正确切换
    - 问题2: 继电器发出异常噪声
    - 问题3: 使用过程中温度上升过快
    解决方案
    - 解决方案1: 确认供电电压是否在额定范围内,检查连接线路是否有断开。
    - 解决方案2: 检查是否线圈接反,确认触点没有被灰尘或其他杂质污染。
    - 解决方案3: 减少频繁操作,保持良好散热环境,避免长时间满载工作。

    总结和推荐


    综合评价
    ADE系列紧凑型极化功率继电器凭借其独特的设计和卓越的性能,在温度控制器、自动化仪表读数、办公自动化设备和工厂自动化设备等领域表现出色。其优良的安全性能、高效的操作特性以及稳定的切换能力使其成为市场上的优秀产品。
    推荐
    我们强烈推荐ADE系列继电器用于需要高可靠性和良好安全性的应用场景。其小巧的体积和灵活的型号选择也使得它非常适合各种空间受限的应用场景。总体而言,ADE系列继电器是值得信赖的选择。

DE1A1B-5V参数

参数
开关功能 -
继电器类型 通用继电器
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

DE1A1B-5V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

DE1A1B-5V数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC DE1A1B-5V DE1A1B-5V数据手册

DE1A1B-5V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 68.3829
10+ ¥ 61.2711
20+ ¥ 60.177
60+ ¥ 60.177
100+ ¥ 60.177
库存: 77
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 68.38
