JSM1125

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: JSM1125 - Panasonic 汽车继电器 单刀双掷 PCB 安装, 12V dc 15 A
供应商型号: 2172876
供应商: 海外现货
标准整包数: 1

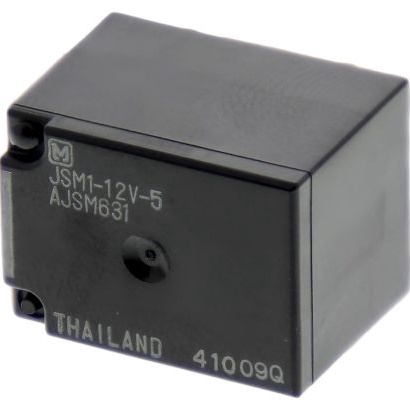

PANASONIC 其他继电器 JSM1125

JSM1125概述

    JS-M系列功率继电器技术手册

    产品简介


    JS-M系列功率继电器是一款专为汽车及工业自动化设计的高可靠性继电器。它主要用于控制电路中的高电流负载,例如车窗升降、车门锁、车内照明、天窗等。该系列继电器采用了全球标准的终端间距设计,使其在全球范围内具有广泛的适用性。此外,它具有低启动电压、密封结构和能够在高温环境下稳定工作的特性,这使得它在各种严苛条件下都能表现出色。

    技术参数


    - 终端间距:16.4 mm (0.646 in),16 mm (0.630 in),22 mm (0.866 in)
    - RoHS兼容性:符合RoHS指令要求,可在官网查询更多详情(
    - 接触材料:银合金(无镉)
    - 初始接触电阻:最大100 mΩ
    - 额定切换容量:10 A 16 V DC(阻性负载),15 A 16 V DC(阻性负载)
    - 最大持续电流:25 A (2分钟内),15 A (1小时内)
    - 最大切换功率:160 W
    - 最大切换电压:16 V DC
    - 最大切换电流:10 A,最高15 A(最高85°C时)
    - 最小切换容量:1 A 12 V DC
    - 机械寿命:107次(每分钟180次)
    - 电气寿命:105次(每分钟15次)

    产品特点和优势


    JS-M系列功率继电器的主要特点是低启动电压,这使其在高环境温度下仍能正常工作。同时,它的密封结构防止了灰尘和湿气进入,从而确保了长期可靠的性能。此外,该继电器可以在85°C(185°F)的高温下稳定工作,适用于汽车和工业环境中常见的高温情况。

    应用案例和使用建议


    该继电器广泛应用于汽车的多种系统中,如车窗升降、车门锁、天窗、车内照明等。例如,在车辆启动时,继电器可以控制引擎的点火系统;在车窗控制面板上,它可以控制电动窗的开关。为了确保最佳性能,建议在安装时选择合适的驱动电源,并确保接线正确连接。

    兼容性和支持


    JS-M系列功率继电器采用全球标准的终端间距设计,能够轻松与其他标准组件进行集成。制造商提供了详尽的技术支持文档,包括安装指南和常见问题解答,以帮助用户更好地了解如何使用该产品。如果您有任何疑问,可以通过官方技术支持渠道获得帮助。

    常见问题与解决方案


    1. Q:在什么情况下继电器会过热?
    - A:当通过继电器的电流超过其额定值时,继电器可能会过热。建议定期检查继电器的工作状态,并确保其安装在良好的散热环境中。
    2. Q:如何避免接触故障?
    - A:确保接触面干净且无腐蚀,避免长时间处于高电流状态下工作,定期维护和清洁继电器。

    总结和推荐


    JS-M系列功率继电器凭借其低启动电压、密封结构和出色的温度稳定性,在汽车和工业自动化应用中表现出色。它不仅可以满足严格的环境要求,还提供了可靠和高效的性能。对于需要在恶劣环境下运行的应用场景,JS-M系列继电器是一个理想的选择。强烈推荐使用该系列产品。

JSM1125参数

参数
继电器类型 -
开关功能 -
长*宽*高 22mm*16mm*16.4mm
通用封装 SPDT
安装方式 PCB安装,板安装,通孔安装

JSM1125厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

JSM1125数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC JSM1125 JSM1125数据手册

JSM1125封装设计

查看详情并下载
Symbol
Footprint
3D Model
