首页  >  产品百科  >  AXK6S20447M3

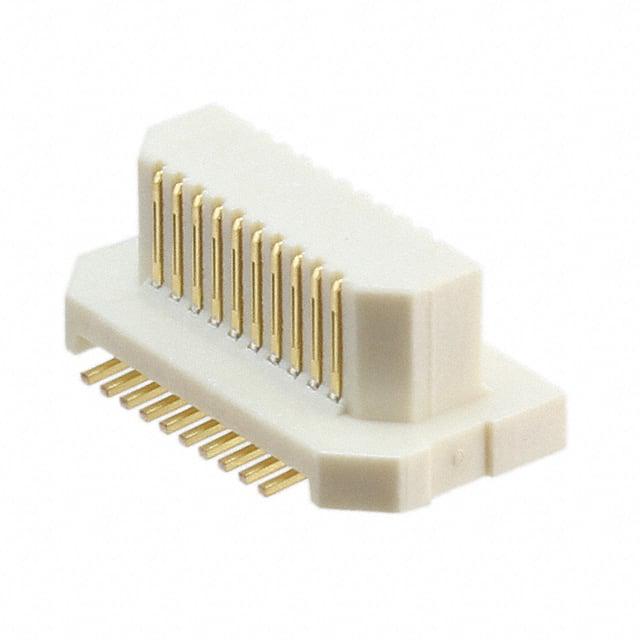

AXK6S20447M3

产品分类: 背板连接器 - 其他
厂牌: PANASONIC
产品描述: Active Optical Connector
供应商型号: AV-A-MATAXK6S20447M3
供应商: Avnet
标准整包数: 200
PANASONIC 背板连接器 - 其他 AXK6S20447M3

AXK6S20447M3概述

    电子元器件产品技术手册:Active Optical Connector V系列

    产品简介


    Active Optical Connector V系列是一款具有电光转换功能的高性能连接器,特别适用于高速数据传输及噪声减少的应用。产品分为两种型号:单通道双向(1 channel-Bi-direction)和双通道单向(2 channel-Uni-direction),分别用于不同场景下的高带宽传输需求。这些连接器广泛应用于测量设备、图像处理仪器、工业机器人、打印机和医疗设备等领域。

    技术参数


    单通道双向(1 channel-Bi-direction)
    - 传输速率:20 Mbps至最大6 Gbps
    - 供电电压:3.2V到3.4V
    - 电源功耗:小于等于230 mW
    - 工作温度范围:0°C到+70°C
    - 存储温度范围:-20°C到+50°C(包装形式)或-20°C到+85°C(裸品)
    - 相对湿度:20%到80% RH
    - 插拔次数:重复插拔可达50次(每小时最多200次)
    双通道单向(2 channel-Uni-direction)
    - 传输速率:20 Mbps至最大8 Gbps(每通道)
    - 供电电压:3.2V到3.4V
    - 电源功耗:小于等于230 mW(两通道)
    - 工作温度范围:0°C到+70°C
    - 存储温度范围:-20°C到+50°C(包装形式)或-20°C到+85°C(裸品)
    - 相对湿度:20%到80% RH
    - 插拔次数:重复插拔可达50次(每小时最多200次)

    产品特点和优势


    1. 电光转换功能:连接器集成了电光转换功能,可以实现高速信号的传输和隔离。
    2. 高带宽和低延迟:单通道最大传输速率达6 Gbps,双通道则可达16 Gbps。
    3. 集成多种接口:适用于不同场景下的高容量传输需求。
    4. 坚固耐用:插拔次数高达50次,适合频繁操作的环境。

    应用案例和使用建议


    应用场景
    - 测量设备中的高速数据传输
    - 图像处理设备中的信号隔离
    - 工业机器人中的控制信号传输
    使用建议
    - 在安装前确认连接器的插入方向,避免反接导致故障。
    - 保持安装环境清洁,避免灰尘进入造成接触不良。
    - 确保连接器在无负载状态下插拔,避免外力造成的损坏。

    兼容性和支持


    - 兼容性:适用于各类光纤接口,方便与其他标准设备的连接。
    - 支持服务:供应商提供详尽的技术文档和客户服务支持,确保客户能顺利使用产品。

    常见问题与解决方案


    1. 问题:无法正常传输数据。
    - 解决方案:检查插头是否正确插入,确认两端极性一致,检查线路连接是否完好。
    2. 问题:插头松动或脱落。
    - 解决方案:重新插拔连接器,并确保插头已完全固定。
    3. 问题:传输速率不达标。
    - 解决方案:检查环境温度、湿度和电源稳定性,确保符合产品技术要求。

    总结和推荐


    总体而言,Active Optical Connector V系列凭借其高速传输能力、高带宽和可靠的电光转换功能,在多个行业中表现出色。无论是工业自动化还是高端医疗设备,这些连接器都能提供稳定的信号传输性能。对于需要高效、可靠数据传输的系统来说,这款产品无疑是理想选择。我们强烈推荐给寻求高性能连接解决方案的专业用户。

AXK6S20447M3参数

参数
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

AXK6S20447M3厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

AXK6S20447M3数据手册

厂牌 PDF简要描述 下载
PANASONIC 背板连接器 - 其他 PANASONIC AXK6S20447M3 AXK6S20447M3数据手册

AXK6S20447M3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 3.2953 ¥ 29.1637
600+ $ 3.2659 ¥ 28.9033
库存: 200
起订量: 200 增量: 200
交货地:
最小起订量为:200
合计: ¥ 5832.74
直接购买
加入购物车
