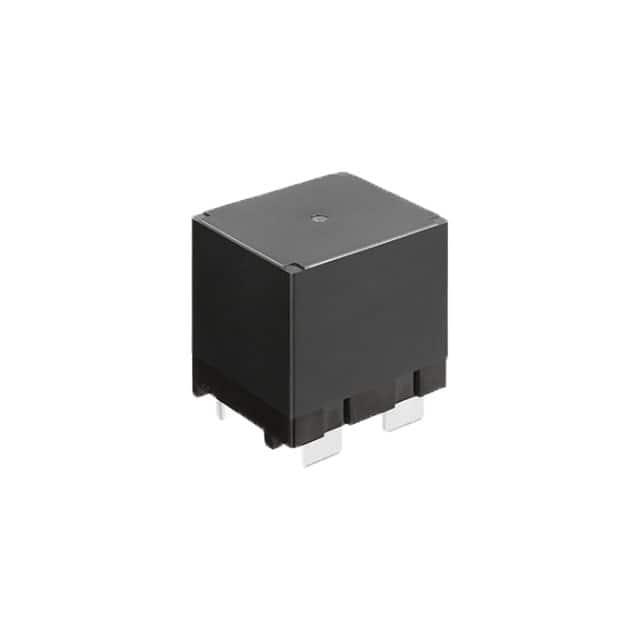

HE1AN-W-DC24V-Y6

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 通孔安装 33mm*38mm*38.8mm
供应商型号: 2749978
供应商: 海外现货
标准整包数: 1
PANASONIC 其他继电器 HE1AN-W-DC24V-Y6

HE1AN-W-DC24V-Y6概述

    ASCTB101E 高容量紧凑型太阳能逆变器继电器技术手册

    产品简介


    ASCTB101E是一款专为太阳能逆变器设计的高容量紧凑型继电器。它支持多种电压类型(6V、9V、12V和24V直流),提供三种电流容量(35A、48A和90A)。这款继电器通过采用优化的导电效率和宽终端刀片设计,有效提升了控制能力,并符合欧洲光伏标准VDE0126。

    技术参数


    - 尺寸
    - 35A/48A类型:33 x 38 x 36.3 mm (1.299 x 1.496 x 1.429英寸)
    - 90A类型:33 x 38 x 38.8 mm (1.299 x 1.496 x 1.528英寸)
    - 触点间隙
    - 35A/48A类型:2.5 mm (.098英寸)
    - 90A类型:3.0 mm (.118英寸)
    - 绝缘电阻
    - 最小值:1,000 MΩ(500V直流)
    - 击穿电压
    - 触点之间:2,000 VRMS(检测电流:10 mA)
    - 触点和线圈之间:5,000 VRMS(检测电流:10 mA)
    - 浪涌击穿电压
    - 触点和线圈之间:10,000 V
    - 额定操作电流
    - 6V DC:320 mA
    - 9V DC:213 mA
    - 12V DC:160 mA
    - 24V DC:80 mA

    产品特点和优势


    1. 高容量与紧凑设计:这款继电器能够在35A/48A/90A的电流范围内进行高容量控制。
    2. 合规性:满足欧洲光伏标准VDE0126和EN61810-1,确保了高可靠性。
    3. 低功耗:通过降低保持电压,使得40%的额定电压即可满足操作需求,功耗仅为约310mW。
    4. 长寿命:机械寿命可达10^7次(180次/分钟),电气寿命可达10^4次(35A,277V AC)。

    应用案例和使用建议


    - 应用案例:这款继电器广泛应用于太阳能逆变器、不间断电源系统(UPS)以及充电站(48A类型)。
    - 使用建议:
    - 确保在规定的温度和湿度范围内使用,避免极端条件下的凝结。
    - 使用过程中注意操作频率不超过6次/分钟。
    - 对于更高的应用环境,如高温,建议调整到适当的保持电压以维持可靠运行。

    兼容性和支持


    - 兼容性:支持广泛的直流电压类型(6V、9V、12V、24V),适合多种应用场景。
    - 支持:制造商提供了详尽的使用指南和技术支持,确保用户能够顺利安装和使用。

    常见问题与解决方案


    - Q: 继电器如何应对高温环境?
    - A: 调整保持电压至50%~60%,并参考手册中的温度上升数据,确保安全运行。

    - Q: 继电器如何减少功耗?
    - A: 通过设置保持电压为额定电压的40%,可以显著减少功耗,推荐使用此配置。

    总结和推荐


    ASCTB101E继电器凭借其高容量、紧凑设计及低功耗等优势,在太阳能逆变器和其他高压应用领域具有明显的优势。其广泛的支持文档和详尽的技术规格使其成为一款值得信赖的产品。我们强烈推荐在需要高容量控制的应用场景中选用这款继电器。

HE1AN-W-DC24V-Y6参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 33mm*38mm*38.8mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

HE1AN-W-DC24V-Y6厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

HE1AN-W-DC24V-Y6数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC HE1AN-W-DC24V-Y6 HE1AN-W-DC24V-Y6数据手册

HE1AN-W-DC24V-Y6封装设计

查看详情并下载
Symbol
Footprint
3D Model
