ECJ-4YF1H475Z

产品分类: 陶瓷电容
厂牌: PANASONIC
产品描述: 4.7μF -20%~80% Y5V(F) 50V 1210 贴片安装 3.2mm*2.5mm*2.5mm
供应商型号: CEI-ECJ-4YF1H475Z
供应商: 海外现货
标准整包数: 1

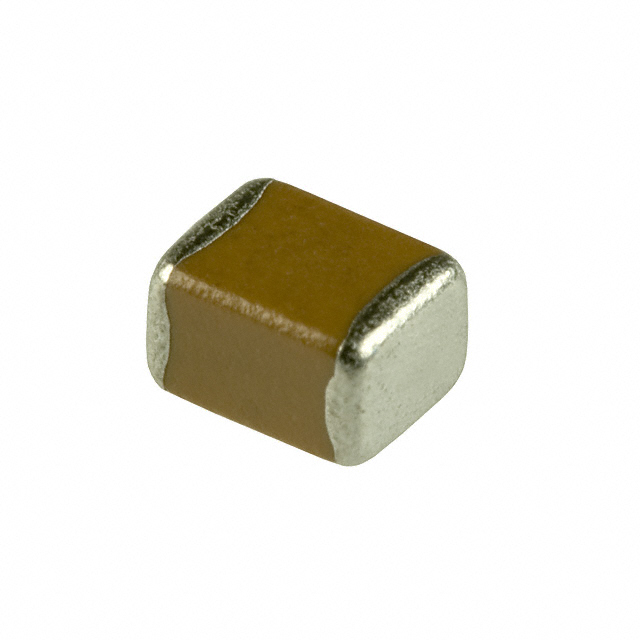

PANASONIC 陶瓷电容 ECJ-4YF1H475Z

ECJ-4YF1H475Z概述

    多层陶瓷电容器(高容量)技术手册

    1. 产品简介


    多层陶瓷电容器(高容量)是一种广泛应用于电源电路和其他高频应用场合的小型、高性能电子元器件。该系列电容器的主要特点是其体积小、高容值、低ESR(等效串联电阻)和低 ESL(等效串联电感),这些特性使其成为钽电容器和铝电解电容器的理想替代品。此外,这些电容器符合RoHS标准,适用于无铅制造工艺。

    2. 技术参数


    - 尺寸代码:0402、0603、0805、1206、1210
    - 温度特性:
    - B(±10%)
    - X7R(±15%)
    - X5R(±15%)
    - F(+30%,-80%)
    - Y5V(+22%,-82%)
    - 额定电压:
    - DC 50V、25V、16V、10V、6.3V
    - 电容容差:
    - K(±10%)、M(±20%)、Z(+80%,-20%)
    - 电容值:
    - 105、225、106、226(单位为pF,即1µF至22µF)

    3. 产品特点和优势


    - 体积小:非常适合空间受限的应用场合。
    - 高电容密度:能在小体积内提供较大的电容量。
    - 低ESR和ESL:出色的高频性能,适合于高频电路设计。
    - 替代性好:可以作为传统钽电容器和铝电解电容器的替代品,尤其在高频和高温环境下表现出色。
    - 环保合规:RoHS标准符合要求,适用于现代无铅制造工艺。

    4. 应用案例和使用建议


    多层陶瓷电容器被广泛应用于多种场合,例如电源电路的去耦合应用、DC-DC转换器的电源电路、高速LSI的平滑电路等。具体使用时,建议根据实际应用需求选择合适的型号。例如,在高频信号处理和噪声抑制场景中,选用具有高容值和低ESR特性的型号会更加合适。

    5. 兼容性和支持


    这些电容器通常可以直接与现有的PCB布局兼容。对于更复杂的应用,制造商可能提供相应的技术支持和参考设计文档。此外,对于常见的问题和错误,制造商提供了详细的故障排除指南,以帮助用户快速解决问题。

    6. 常见问题与解决方案


    - 问题1:在焊接过程中出现焊点虚焊现象。
    - 解决方案:确保焊接过程中的预热时间足够长,使焊锡能够均匀扩散。

    - 问题2:电容器在高温下电容值变化大。
    - 解决方案:选择温度稳定性更好的电容器,如X7R或X5R型号。

    - 问题3:电容器在高湿度环境中表现不稳定。
    - 解决方案:选择适合高湿度环境的产品,如Y5V型电容器,并进行额外的保护措施,如加装防水罩。

    7. 总结和推荐


    多层陶瓷电容器(高容量)凭借其小型化、高容值、低损耗等特点,在各种应用中展现出了卓越的性能。它不仅满足了现代电子产品对高集成度和高性能的需求,还能够适应极端工作环境。综上所述,推荐使用这款电容器,尤其是在需要高可靠性、高频和高温稳定性的应用场合。

ECJ-4YF1H475Z参数

参数
电容值 4.7μF
容差 -20%~80%
温度系数 Y5V(F)
额定电压 50V
长*宽*高 3.2mm*2.5mm*2.5mm
通用封装 1210
安装方式 贴片安装
应用等级 通用级
包装方式 卷带包装

ECJ-4YF1H475Z厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECJ-4YF1H475Z数据手册

厂牌 PDF简要描述 下载
PANASONIC 陶瓷电容 PANASONIC ECJ-4YF1H475Z ECJ-4YF1H475Z数据手册

ECJ-4YF1H475Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
