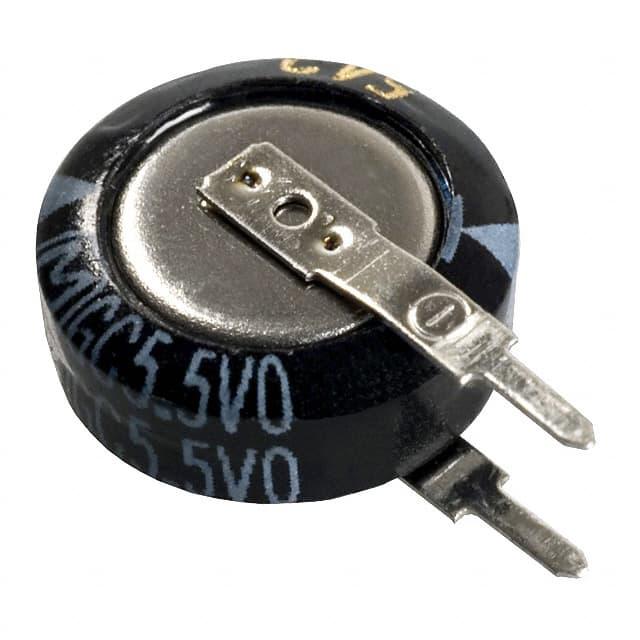

EECS0HD 334V

产品分类: 超级电容
厂牌: PANASONIC
产品描述: 330000 1000@ 70°C 5.5 75@ 1kHz -20~80 垂直安装,通孔安装 10.5mm*5.5mm*11.5mm
供应商型号:
供应商:
标准整包数: 0
PANASONIC 超级电容 EECS0HD 334V

EECS0HD 334V概述


    产品简介


    基本介绍
    金电容是一种电双层电容器,广泛应用于视频和音频设备、相机、电话、打印机、数据终端、电饭煲和智能遥控器等设备中。它采用堆叠硬币型设计,具有出色的耐久性和低内阻特性,能够提供稳定的电源支持,特别适合用于记忆备份和电源管理。
    主要功能
    - 大容量存储:金电容具有较高的电容值(0.22 F至0.33 F),能够存储大量电量。
    - 长寿命和可靠性:经过1000小时的高温(70°C)测试,电容变化不超过初始值的±30%,内阻变化不超过4倍的指定值。
    - 低内阻:金电容的内阻小于初始值的5倍,有助于降低热耗散。
    - 适应宽温范围:能够在-25°C到+70°C的温度范围内正常工作。

    技术参数


    - 型号和规格:
    - SD系列
    - 尺寸(mm):B(直径)= 5.0mm~6.5mm,A(高度)= 6.0mm~6.5mm
    - 额定电压:5.5 V.DC
    - 容量范围:0.22 F ~ 0.33 F
    - 容量公差:±30%
    - 内阻(初始指定值):<75 Ω
    - 推荐放电电流:≤ 300 μA
    - 重量和包装:
    - 质量(参考值):1.0 g ~ 1.1 g
    - 最小包装数量:200 pcs

    产品特点和优势


    - 高耐久性:在70°C下工作1000小时后,电容变化不超过初始值的±30%,内阻变化不超过初始值的4倍。
    - 宽工作温度范围:能够在-25°C到+70°C的温度范围内工作。
    - 优异的存储性能:在无负载条件下储存1000小时后,电容仍能保持规定的耐久性能。
    - 安全性和环保性:符合RoHS标准,适合各种工业和消费电子产品使用。

    应用案例和使用建议


    应用场景
    金电容广泛应用于需要记忆备份和电源管理的设备中,如视频和音频设备、相机、电话、打印机、数据终端、电饭煲和智能遥控器。这些设备通常需要在断电时能够快速切换到备用电源,以保证关键数据和操作不丢失。
    使用建议
    - 电路设计:
    - 当电容器连接在包含纹波电流的电路中时,应注意纹波电流可能引起的发热问题。
    - 确保不要超过最大额定电压,否则可能导致电解液泄漏或物理损坏。
    - 安装注意事项:
    - 在焊接过程中,应控制焊接温度和时间,避免过高的温度应力导致电容器损坏。
    - 由于电容器具有正负极性,不应施加反向或交流电压,以免影响使用寿命。

    兼容性和支持


    金电容与其他电子元器件的兼容性良好,可以与多种电路板和电源管理系统兼容。厂家提供了详细的安装指南和技术支持,确保用户能够正确安装和使用电容器。

    常见问题与解决方案


    - 问题一:电容器在长时间使用后出现容量下降。
    - 解决方案:定期检查电容器的容量变化,并在必要时进行更换。如果工作环境温度较高,建议采取散热措施,降低电容器的工作温度。

    - 问题二:电容器在高温环境下工作不稳定。
    - 解决方案:确保电容器的工作环境温度不超过其工作范围(-25°C到+70°C)。可以考虑使用散热片或其他散热装置来降低电容器的温度。

    总结和推荐


    综上所述,金电容凭借其高容量、长寿命和良好的工作稳定性,成为一种值得信赖的电源管理解决方案。虽然在使用过程中需要注意一些细节,但只要遵循制造商的指导,就能充分发挥其优势。因此,我强烈推荐在需要稳定电源管理和记忆备份的应用场景中使用这种电容器。

EECS0HD 334V参数

参数
电容值 330000
工作寿命 1000@ 70°C
额定电压 5.5
ESR-等效串联电阻 75@ 1kHz
容差 -20~80
长*宽*高 10.5mm*5.5mm*11.5mm
安装方式 垂直安装,通孔安装
零件状态 停产
包装方式 散装,袋装

EECS0HD 334V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EECS0HD 334V数据手册

厂牌 PDF简要描述 下载
PANASONIC 超级电容 PANASONIC EECS0HD 334V EECS0HD 334V数据手册

EECS0HD 334V封装设计

查看详情并下载
Symbol
Footprint
3D Model
