ADCR-S03R0SB505MB

产品分类: 超级电容
厂牌: ABRACON
产品描述:
供应商型号: 4216317
供应商: 海外现货
标准整包数: 1

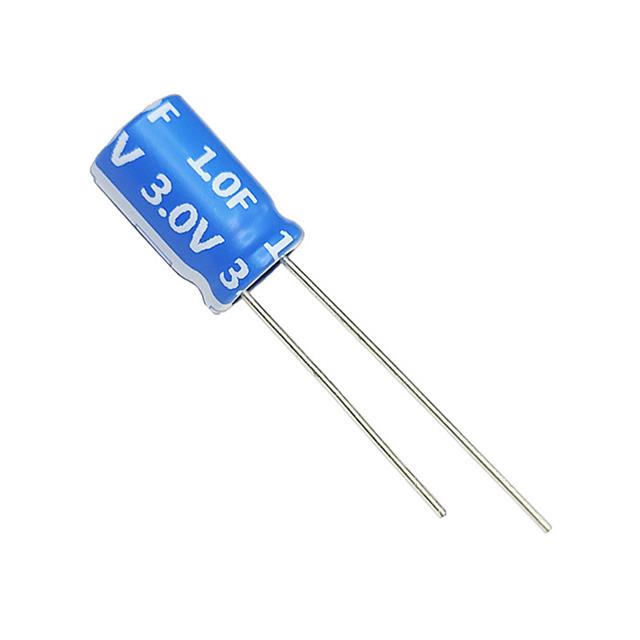

ABRACON 超级电容 ADCR-S03R0SB505MB

ADCR-S03R0SB505MB概述

    高性能3.0V径向超级电容器ADC系列技术手册

    1. 产品简介


    3.0V径向超级电容器ADC系列是Abracon公司推出的一种高容量、高性能的储能装置。该系列超级电容器具有多种尺寸规格,广泛适用于各种电力辅助电路、备用电源系统、微型能量存储、物联网(IoT)能量收集、固态硬盘(SSD)应用及DDR电源备份等领域。该系列产品符合RoHS标准,可满足不同客户对环保要求的需求。

    2. 技术参数


    下表列出了ADC系列超级电容器的主要技术规格:
    | 序号 | 零件号 | 额定电压 (UR) | 电容 (F) | 容差 (%) | 最大ESR (mΩ) | 额定电流 (A) | 峰值电流 (A) | 泄漏电流 (mA) | 最大存储能量 (mWh) | 质量能量密度 (Wh/kg) | 功率密度 (kW/kg) | 体积能量密度 (Wh/L) |
    | :: | :: | :: | :: | :: | :: | :: | :: | :: | :: | :: | :: | :: |
    | 1 | ADCR-S03R0SA105MB | 3.0V | 1 | ±20 | 350 | 0.28 | 1.11 | 0.008 | 1.25 | 1.37 | 3.53 | 1.91 |
    | 2 | ADCR-S03R0SA305MB | 3.0V | 3 | ±20 | 120 | 0.84 | 3.31 | 0.013 | 3.75 | 2.82 | 4.05 | 3.73 |
    | 3 | ADCR-S03R0SA335MB | 3.0V | 3.3 | ±20 | 120 | 0.92 | 3.55 | 0.013 | 4.13 | 1.77 | 4.02 | 4.11 |
    | 4 | ADCR-S03R0SA505MB | 3.0V | 5 | ±20 | 80 | 1.39 | 5.36 | 0.016 | 6.25 | 4.40 | 9.90 | 5.18 |
    | 5 | ADCR-S03R0SB505MB | 3.0V | 5 | ±20 | 75 | 1.40 | 5.45 | 0.016 | 6.25 | 4.03 | 9.68 | 3.98 |
    | 6 | ADCR-S03R0SA605MB | 3.0V | 6 | ±20 | 75 | 1.65 | 6.21 | 0.024 | 7.50 | 4.21 | 8.43 | 4.77 |
    | 7 | ADCR-S03R0SA605QB | 3.0V | 6 | -10/+30 | 75 | 1.65 | 6.21 | 0.024 | 7.50 | 4.21 | 8.43 | 4.77 |
    | 8 | ADCR-S03R0SA106MB | 3.0V | 10 | ±20 | 65 | 2.65 | 9.09 | 0.032 | 12.50 | 5.71 | 7.90 | 6.37 |
    | 9 | ADCR-S03R0SA156MB | 3.0V | 15 | ±20 | 55 | 3.86 | 12.33 | 0.052 | 18.75 | 7.08 | 7.72 | 6.11 |
    | 10 | ADCR-S03R0SA256MB | 3.0V | 25 | ±20 | 30 | 6.52 | 21.43 | 0.075 | 31.25 | 5.04 | 6.05 | 6.22 |
    | 11 | ADCR-S03R0SA306MB | 3.0V | 30 | ±20 | 30 | 7.63 | 23.68 | 0.075 | 37.50 | 5.15 | 5.15 | 6.22 |

    3. 产品特点和优势


    - 高电压系列:ADC系列超级电容器具有3.0V的额定电压,能够在较高电压环境下稳定运行。
    - 高功率密度:相比传统电容器,ADC系列具有更高的功率密度,能在短时间内提供大量能量。
    - 极低放电率:72小时内的放电率小于20%,确保长时间存储能量后仍能保持较高水平。
    - 优异的循环寿命:经过多次充放电测试,表现出极佳的循环寿命,可多次反复使用。
    - 绿色环保:符合RoHS标准,适合各种商业、工业和汽车应用。


    4. 应用案例和使用建议


    应用案例:
    - 物联网能量收集:ADC系列超级电容器可作为传感器节点的主电源,储存太阳能或其他形式的能量,并在需要时释放出来为设备供电。
    - 微能存储:在便携式医疗设备中,使用ADC系列超级电容器作为备用电源,在主电源故障时提供临时供电,保障设备正常运行。
    - 备用电源:在数据中心或服务器系统中,ADC系列超级电容器可用作电源备份系统,确保在市电中断的情况下维持关键操作。
    使用建议:
    - 在使用ADC系列超级电容器时,应遵循手册中的建议进行焊接和安装,以确保最佳性能和延长使用寿命。
    - 在高湿度环境下使用时,需注意环境湿度不超过60%,最大湿度不应超过85%RH,以防影响电容器的性能。

    5. 兼容性和支持


    ADC系列超级电容器可以与大多数标准电子设备和电路板兼容,但具体应用前需进行测试和验证。制造商提供全面的技术支持和售后服务,客户可以根据需求联系官方获取定制化服务和详细资料。

    6. 常见问题与解决方案


    - Q:如何正确储存ADC系列超级电容器?
    - A: 确保温度在-30°C至+50°C之间,相对湿度低于60%,并尽量避免暴露于高温环境中。

    - Q:在何种情况下应更换ADC系列超级电容器?
    - A: 当测量到的泄露电流显著增加或容量明显下降时,可能需要更换新的电容器以保证系统正常运行。
    - Q:如何选择合适的ADC系列型号?
    - A: 根据具体应用场景和需求,对比不同型号的参数如额定电压、电容大小、功率密度等来选择最适合的产品。

    7. 总结和推荐


    总的来说,ADC系列超级电容器以其出色的性能、长寿命及良好的兼容性在市场上脱颖而出。对于寻求高效储能解决方案的客户来说,它是一个理想的选择。通过细致的选型和合理的应用,ADC系列超级电容器将为各类工业和商业项目带来可靠的电力保障。

ADCR-S03R0SB505MB参数

参数
电容值 -
工作寿命 -
额定电压 -
ESR-等效串联电阻 -
容差 -
包装方式 袋装

ADCR-S03R0SB505MB厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ADCR-S03R0SB505MB数据手册

厂牌 PDF简要描述 下载
ABRACON 超级电容 ABRACON ADCR-S03R0SB505MB ADCR-S03R0SB505MB数据手册

ADCR-S03R0SB505MB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.3375
5+ ¥ 8.3375
10+ ¥ 6.5689
25+ ¥ 6.3163
50+ ¥ 6.0636
120+ ¥ 6.0636
库存: 832
起订量: 6 增量: 0
交货地:
最小起订量为:5
合计: ¥ 41.68
