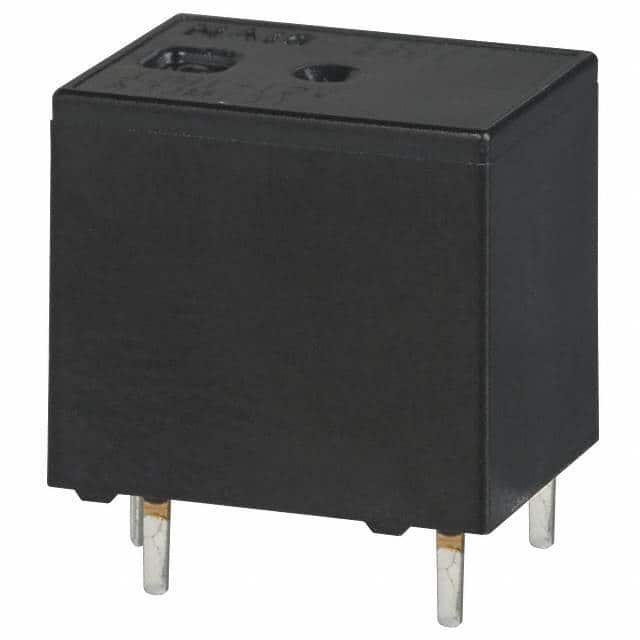

JJM1-12 V

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: Power Relay 12VDC 20(NO)/10(NC)A SPDT(15.5x12x13.9)mm THT Automotive
供应商型号:
供应商:
标准整包数: 0
PANASONIC 其他继电器 JJM1-12 V

JJM1-12 V概述


    产品简介


    JJ-M系列继电器是专为汽车电气系统设计的紧凑型继电器。它们提供两种触点配置:1个常开触点(Form A)和1个转换触点(Form C)。这些继电器具有多种应用场景,如电动窗户、自动门锁、电控天窗、电动后视镜以及转向灯等。

    技术参数


    - 额定线圈电压: 12 V DC
    - 吸合电压 (20°C / 68°F): 7.2 V DC (初值)
    - 释放电压 (20°C / 68°F): 1.0 V DC (初值)
    - 额定操作电流 (20°C / 68°F): 53.3 mA
    - 线圈电阻 (20°C / 68°F): 225 Ω
    - 额定操作功率 (20°C / 68°F): 640 mW
    - 使用电压范围: 10至16 V DC

    产品特点和优势


    - 紧凑尺寸: 尺寸小巧,便于安装。
    - 完美适用于汽车电气系统: 能够承受恶劣的汽车环境。
    - 高可靠性: 可在高达2次10^5次开关操作的情况下保持稳定,特别是在使用14 V DC电机负载时。
    - 标准终端间距: 与小型汽车继电器的终端布局相同。
    - 塑料密封型: 具备自动清洁功能。
    - 接触配置: 提供1 Form A和1 Form C两种配置。

    应用案例和使用建议


    - 应用实例: 这些继电器可用于多种汽车子系统,例如电动窗户、自动门锁和电控天窗等。
    - 使用建议: 在高温环境下使用时,建议联系供应商确认其性能。另外,确保继电器的电压在10至16 V DC范围内使用,以避免损坏。

    兼容性和支持


    - 兼容性: 继电器与同类汽车电子设备和系统高度兼容。
    - 支持和维护: 厂商提供详细的技术文档和技术支持,以确保客户的设备正常运行。

    常见问题与解决方案


    - Q1: 继电器吸合电压不稳定
    - A1: 确认输入电压在指定范围内(10至16 V DC),并检查是否有干扰因素导致电压波动。

    - Q2: 继电器操作时间过长
    - A2: 检查线圈电阻和供电电压,确保符合技术手册的要求。

    - Q3: 继电器出现误动作
    - A3: 检查接线是否正确,确认没有短路或其他故障。

    总结和推荐


    总体评价: JJ-M系列继电器具备强大的功能和广泛的适用性,能够在恶劣条件下稳定运行,尤其适合汽车电气系统。它们的紧凑设计和高可靠性使其成为市场上值得信赖的选择。
    推荐: 我们强烈推荐此系列产品,特别是对于需要在汽车环境中实现可靠开关控制的应用。

JJM1-12 V参数

参数
继电器类型 -
开关功能 -
安装方式 通孔安装
零件状态 在售
包装方式 管装

JJM1-12 V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

JJM1-12 V数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC JJM1-12 V JJM1-12 V数据手册
