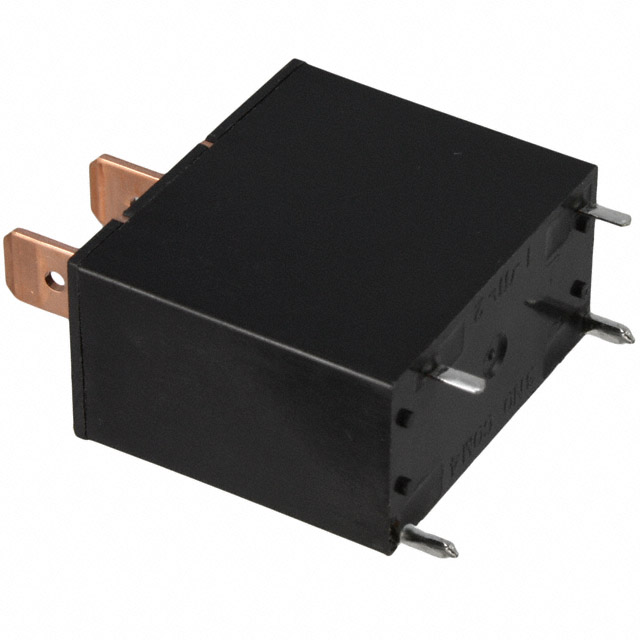

JM1aN-TMP-DC12V

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 通孔安装
供应商型号: 255-1123-ND
供应商: Digi-Key
标准整包数: 1
PANASONIC 其他继电器 JM1aN-TMP-DC12V

JM1aN-TMP-DC12V概述

    JM Compact Power Relay 技术手册



    产品简介




    JM Compact Power Relay 是一款专为控制感性负载设计的紧凑型继电器,适用于空调压缩机、加热器控制、微波炉磁控管控制等多种应用场景。它体积小巧(尺寸为16×30.4×26.5 mm),能够承受高达70A的启动电流和20A的稳态电流,具备出色的电气特性和可靠性。


    技术参数




    - 尺寸:16×30.4×26.5 mm(Slim TMP类型)
    - 重量:
    - Slim TMP类型:约28克(0.99盎司)
    - Flat TMP类型:约32克(1.13盎司)
    - Flat TM类型:约33克(1.16盎司)
    - 额定电压:5V DC、6V DC、9V DC、12V DC、24V DC、48V DC
    - 接触材料:银合金
    - 开关容量:
    - 额定切换容量:20A 250V AC
    - 最大切换功率:5,000 VA
    - 初始绝缘电阻:最小100 MΩ(在500 V DC下)
    - 初始击穿电压:两触点间:1,000 Vrms持续1分钟;触点与线圈间:5,000 Vrms持续1分钟
    - 浪涌电压:触点与线圈间最小10,000 V
    - 操作时间(额定电压下,20°C):最大20ms(约8ms)
    - 释放时间(无二极管,20°C):最大10ms(约3ms)
    - 温度上升(在60°C时):最大55°C
    - 冲击抗性:功能性最小98 m/s²(10G);破坏性最小980 m/s²(100G)
    - 振动抗性:功能性10至55 Hz,双振幅1.6 mm;破坏性10至55 Hz,双振幅2 mm
    - 环境条件:工作温度范围:-40°C至+60°C;湿度范围:5%至85% RH


    产品特点和优势




    1. 紧凑型设计:占用空间小,适合在紧凑的应用环境中使用。
    2. 高容量和感性负载承受能力:可承受高达70A的启动电流和20A的稳态电流,确保可靠运行。
    3. 出色的焊接抗性:高接触压力、强制开断机构和强制擦拭机制确保优秀的接触焊接抗性。
    4. 高击穿电压和浪涌抗性:保持6.4 mm的绝缘距离,击穿电压为5,000 V,浪涌抗性超过10,000 V。
    5. 外力抵抗力:终端处采用吸收器机制,有效减少外部力量引起的特性变化。
    6. 防焊剂机制:终端区域用树脂封堵,防止焊剂渗漏。
    7. 符合多种安全标准:UL、CSA批准,TÜV、VDE正在申请中。
    8. 灵活的安装方式:支持经济型布线,适用于直接PCB安装。


    应用案例和使用建议




    - 空调压缩机和加热器控制:确保高效稳定的系统控制。
    - 微波炉磁控管控制:确保精确控制,提高加热效率。
    - 办公自动化设备中的灯和电机控制:提供可靠的开关控制。

    使用建议:
    - 确保在高温环境下使用时适当散热,以避免温度过高的风险。
    - 在接线过程中,注意避免焊剂渗透,以保护接触点。


    兼容性和支持




    该继电器支持多种标准电源电压(5V DC、6V DC、9V DC、12V DC、24V DC、48V DC)。该产品已经获得UL、CSA批准,且正在申请TÜV和VDE认证。生产商提供详细的技术支持和售后服务,确保用户能够在整个生命周期内获得最佳支持。


    常见问题与解决方案




    1. 如何避免焊剂渗透?
    - 在组装过程中使用树脂封堵终端区域。

    2. 为什么操作时间和释放时间有所不同?
    - 操作时间受驱动电流影响较大,而释放时间受退磁电路影响。适当增加退磁电阻可以缩短释放时间。

    3. 如何提高继电器的使用寿命?
    - 降低启动电流,合理安排控制电路,避免频繁的启动和停止操作。


    总结和推荐




    JM Compact Power Relay以其紧凑的设计、高负载能力和卓越的电气特性在市场上具有显著的竞争优势。其广泛的应用场景和强大的环境适应能力使其成为各种工业和消费电子产品中的理想选择。强烈推荐给需要高性能、稳定控制的场合。

    ---
    通过以上分析可以看出,这款继电器非常适合需要高稳定性、紧凑设计和强大负载处理能力的应用。

JM1aN-TMP-DC12V参数

参数
开关功能 -
继电器类型 通用继电器
安装方式 通孔安装
零件状态 停产
包装方式 盒装,散装
