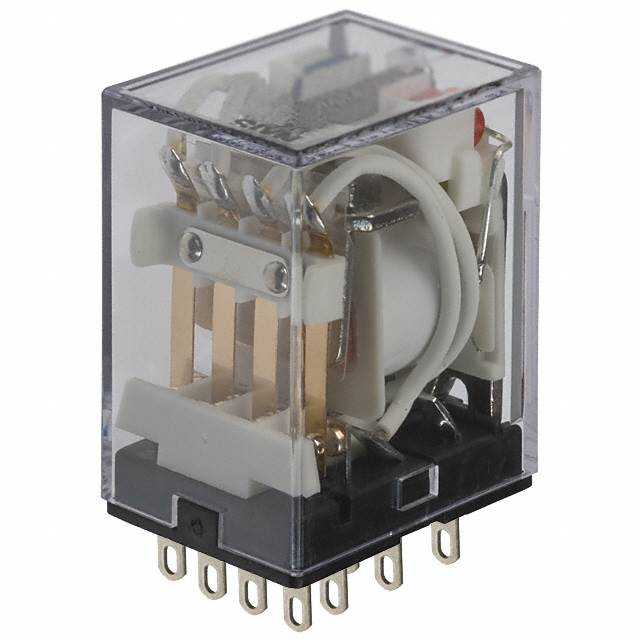

HJ4-L-AC200V

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 支架安装,通孔安装
供应商型号: HJ4-L-AC200V
供应商: 国内现货
标准整包数: 2000
PANASONIC 其他继电器 HJ4-L-AC200V

HJ4-L-AC200V概述

    电子元器件产品技术手册

    1. 产品简介


    本产品为一款用于更广泛应用的小型继电器——HJ继电器。HJ系列继电器因其优异的接触可靠性和环保材料的应用,广泛应用于控制面板、电源供应单元、成型机、机床、焊接设备、农业机械、办公设备、自动售货机、通信设备和娱乐设备等多个领域。该系列继电器提供了多种接触配置和操作指示方式,能够满足不同应用场景的需求。

    2. 技术参数


    | 参数 | 2 Form C | 4 Form C |
    |
    | 接触配置 | 2 Form C | 4 Form C |
    | 额定开关容量 | 10 A, 250 V AC | 5 A, 250 V AC |
    | 最大切换功率 | 1,750 VA | 1,250 VA |
    | 初始接触电阻 | ≤ 50 mΩ | ≤ 50 mΩ |
    | 最小切换电流 | 1 mA @ 1 V DC(Au电镀)
    5 mA @ 5 V DC(无Au电镀) | 1 mA @ 1 V DC(Au电镀)
    5 mA @ 5 V DC(无Au电镀) |
    | 额定电压 | 250 V AC, 125 V DC | 250 V AC, 125 V DC |
    | 额定电流 | 10 A | 5 A |
    | 最大操作速度 | 20 cpm (最高额定值) | 20 cpm (最高额定值) |

    3. 产品特点和优势


    HJ系列继电器拥有以下特点和优势:
    - 多样的接触配置:提供了2 Form C和4 Form C两种接触配置,以满足不同的负载需求。
    - 优异的接触可靠性:采用金镀层接触材料,确保长时间稳定运行。
    - 环保材料:接触材料不含镉,符合RoHS标准。
    - 内置功能:提供线圈故障检测功能,便于诊断和维护。
    - 多种安装方式:支持螺钉终端插座,带有指针保护设计,方便安全操作。

    4. 应用案例和使用建议


    HJ系列继电器广泛应用于控制面板、机床设备、农业设备和通讯设备等领域。例如,在控制面板中,它用于控制各种负载的通断;在机床设备中,它可以用于机器的启停控制。为了最大化其性能,建议根据具体应用场景选择适当的接触配置和操作模式。在低负载应用中,建议使用Au电镀类型,以避免接触不稳定的问题。

    5. 兼容性和支持


    HJ系列继电器与多种电气设备兼容,并提供了一系列终端插座和PC板插座配件,适用于不同安装需求。制造商提供详细的技术支持文档和在线资源,帮助客户解决问题并确保产品的最佳使用效果。

    6. 常见问题与解决方案


    - Q: 为什么会出现接触不稳定的状况?
    - A: 在低负载应用中,建议使用Au电镀类型的继电器,以提高接触稳定性。
    - Q: 如何进行继电器的正确安装?
    - A: 使用提供的螺钉终端插座,并确保螺丝紧固扭矩在规定范围内,避免因过度紧固导致损坏。
    - Q: 继电器的预期使用寿命是多少?
    - A: 在电阻性负载下,2 Form C继电器的预期寿命为10万次,4 Form C继电器为50万次。

    7. 总结和推荐


    HJ系列继电器凭借其广泛的接触配置、优异的接触可靠性、环保材料以及多样化的功能特性,在多个工业领域得到了广泛应用。总体而言,这款继电器在设计、性能和适用性方面表现出色,我们强烈推荐给需要高可靠性和多功能性的应用场景。

HJ4-L-AC200V参数

参数
继电器类型 通用继电器
开关功能 -
安装方式 支架安装,通孔安装
零件状态 停产
包装方式 散装

HJ4-L-AC200V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

HJ4-L-AC200V数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC HJ4-L-AC200V HJ4-L-AC200V数据手册

HJ4-L-AC200V封装设计

查看详情并下载
Symbol
Footprint
3D Model
