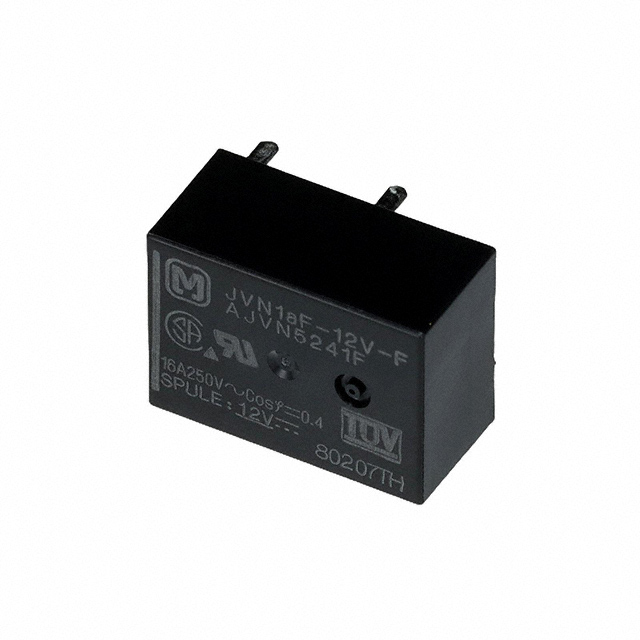

JVN1AF-12V-F

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 通孔安装 22mm(长度)*16mm(高度)
供应商型号: CGC-JVN1AF-12V-F
供应商: 海外现货
标准整包数: 1
PANASONIC 其他继电器 JVN1AF-12V-F

JVN1AF-12V-F概述

    JV-N继电器:产品技术手册

    产品简介


    JV-N继电器是松下公司生产的用于加热控制的理想选择。这些继电器属于单刀单掷(1 Form A)型,具备高容量特性,能够在16A,125V交流电下正常工作。它们广泛应用于家用电器中,如熨斗、电热毯、洗衣机和热水器。继电器具备防焊渣设计,提供了一系列额定线圈电压选项,包括4.5V到100V DC。

    技术参数


    - 额定开关容量(电阻负载):16A 125V AC,10A 277V AC,10A 30V DC
    - 最大开关功率(电阻负载):2,770VA,300W
    - 最大开关电压:277V AC,110V DC (0.3A)
    - 最大开关电流:16A (125V AC),10A (DC)
    - 额定操作功耗:200mW (4.5至48V DC),600mW (100V DC)
    - 最小开关容量(参考值):100mA,5V DC
    - 绝缘电阻(初始):最小1,000MΩ(500V DC测量)
    - 击穿电压(初始):1,000Vrms,1分钟内(检测电流:10mA);2,500Vrms,1分钟内(检测电流:10mA)
    - 浪涌击穿电压:4,500V
    - 操作时间:最大12毫秒(4.5至48V DC),最大8毫秒(100V DC)(不包括触点反弹时间)
    - 释放时间:最大5毫秒(不包括触点反弹时间)(无二极管)
    - 冲击强度:功能性200m/s²,破坏性1,000m/s²
    - 振动强度:功能性10至55Hz,双振幅1.6mm(检测时间:10μs);破坏性10至55Hz,双振幅2.0mm
    - 预期寿命:机械寿命(每分钟180次)最小2×10^7次;电气寿命(每分钟20次)最小3×10^4次(16A 125V AC),最小5×10^4次(10A 277V AC)

    产品特点和优势


    - 高容量:触点为高容量16A,125V交流电。
    - 紧凑型:厚度仅为10.9mm,表面面积为16×22mm,适合空间受限的应用。
    - 高灵敏度:仅需200mW的线圈功率消耗即可操作。
    - 抗热性:大而厚的触点终端可将温度升高限制在约28°C(62°F)。
    - 安全性:通过UL、CSA、TÜV认证。

    应用案例和使用建议


    JV-N继电器适用于多种家用电器,如电熨斗、电热毯、洗衣机和热水器。在设计时需要考虑长期连续载流的情况,可能需要使用磁保持型闩锁继电器。在DC线圈操作电源方面,建议使用矩形波形,如果包含纹波,纹波因子应小于5%。使用时避免同时向设置线圈和复位线圈施加电压,以防止意外故障,如异常发热和火灾。

    兼容性和支持


    JV-N继电器适用于多种电压等级,包括4.5V到100V DC。松下公司提供标准包装(纸箱100个,木箱500个)。如有其他需求,可联系公司咨询5V型号的可用性。

    常见问题与解决方案


    - 问题1:如何避免由于湿度引起的凝露问题?
    解决方案:确保在使用、存储和运输过程中避免湿度骤变,特别是在高湿度环境中。如果发生凝露,建议进行彻底的产品评估。
    - 问题2:如何处理因温度过低引起的结冰问题?
    解决方案:避免在温度低于0°C的环境中使用,必要时请与销售代表联系。

    总结和推荐


    JV-N继电器具有高容量、紧凑型、高灵敏度和良好的抗热性能,适用于各种家用电器,特别是在高温环境下具有良好的耐久性。它通过了多项安全认证,可靠性高,适用于需要频繁操作的应用场景。综合来看,强烈推荐使用该系列产品。

JVN1AF-12V-F参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 22mm(长度)*16mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

JVN1AF-12V-F厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

JVN1AF-12V-F数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC JVN1AF-12V-F JVN1AF-12V-F数据手册

JVN1AF-12V-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.467 ¥ 48.296
库存: 1300
起订量: 18 增量: 1
交货地:
最小起订量为:1
合计: ¥ 48.29
直接购买
加入购物车
