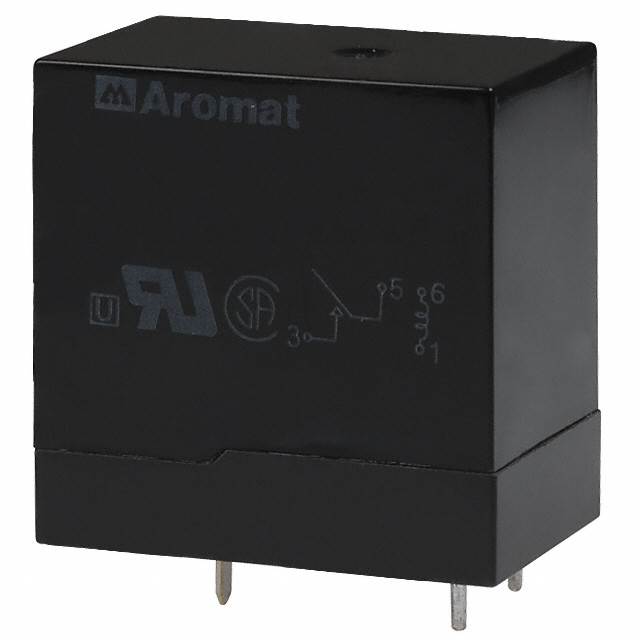

JC1AF-DC12V

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 通孔安装
供应商型号: 255-1126-ND
供应商: Digi-Key
标准整包数: 1
PANASONIC 其他继电器 JC1AF-DC12V

JC1AF-DC12V概述

    高品质电子元器件产品技术手册

    产品简介


    产品名称:Compact Power Relays JC Relays
    产品类型:继电器(继电器开关)
    主要功能:
    - 用于自动控制系统中的信号放大和隔离,控制电流的通断
    - 高可靠性开关装置,适用于多种工业和消费电子产品
    应用领域:
    - 自动化控制系统
    - 工业设备
    - 家用电器(如微波炉、干衣机、空调等)
    - 商用设备(如自动售货机、复印机等)

    技术参数


    | 参数 | 值 |

    | 接触材料 | AgSnO2 类型 |
    | 初始接触电阻 (最大) | 30mΩ |
    | 额定功率 (电阻负载) | 3,750 VA (单开),2,500 VA (双开) |
    | 最大开关电压 | 250 V AC (单开),250 V AC (双开) |
    | 最大开关电流 | 15 A (单开),10 A (双开) |
    | 初始绝缘电阻 (最小) | 100 MΩ (500 V DC) |
    | 初始击穿电压 | 2,000 V RMS (间隔触点), 4,000 V RMS (触点与线圈) |
    | 操作时间 (最大) | 30 ms (额定电压) |
    | 释放时间 (最大) | 10 ms (额定电压) |
    | 温度上升 (最大) | 55°C (额定电压) |

    产品特点和优势


    - 高瞬态电流能力:能够承受高达163 A (单开) 和111 A (双开) 的瞬态电流,适合在各种恶劣环境下稳定工作。
    - 高介电强度:能够在微秒内承受10,000 V的瞬态电压冲击,确保设备的安全运行。
    - 长寿命:机械寿命可达5×10^6 次,电气寿命达10^5 次操作(电阻负载),具有出色的耐用性。
    - 环保材料:采用了无镉材料,有助于减少对环境的影响。

    应用案例和使用建议


    应用场景:
    - 自动车库门开启器:通过控制电路的通断,实现自动化开启和关闭。
    - 微波炉:用于控制加热过程中的电源开关。
    - 商用设备:如自动售货机、复印机等设备,需要高可靠性的开关控制。
    使用建议:
    - 在选择继电器时,根据实际应用所需的电流和电压进行匹配。
    - 考虑环境因素对继电器寿命的影响,如温度变化和湿度条件。
    - 对于含有危险介质的应用场合,可考虑选用高安全等级的产品,如TV-8或TV-5认证的型号。

    兼容性和支持


    - 兼容性:支持PC板终端和插接终端,便于安装和集成。
    - 认证:UL/CSA、VDE、TÜV和SEMKO等国际认证,符合RoHS指令要求。
    - 售后服务:提供详细的安装指南和技术支持,保障用户在使用过程中遇到问题时能及时获得帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器动作缓慢 | 检查线圈供电电压是否正常,更换故障部件。 |
    | 触点接触不良 | 检查触点清洁度,必要时更换新的触点。 |
    | 寿命过短 | 评估应用负载条件,考虑更换更耐用的型号。 |

    总结和推荐


    总结:
    - 优点:Compact Power Relays JC Relays具备高瞬态电流能力、高介电强度、长寿命和环保特性,广泛应用于工业和家用设备中。
    - 适用场景:适用于需要高可靠性和安全性控制的应用场合。
    推荐:
    - 推荐指数:★★★★★
    - 推荐理由:该继电器系列不仅性能卓越,而且环境友好,适合追求高性能和高安全性的应用场合。

JC1AF-DC12V参数

参数
开关功能 -
继电器类型 通用继电器
安装方式 通孔安装
零件状态 停产
包装方式 散装

JC1AF-DC12V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

JC1AF-DC12V数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC JC1AF-DC12V JC1AF-DC12V数据手册

JC1AF-DC12V封装设计

查看详情并下载
Symbol
Footprint
3D Model
