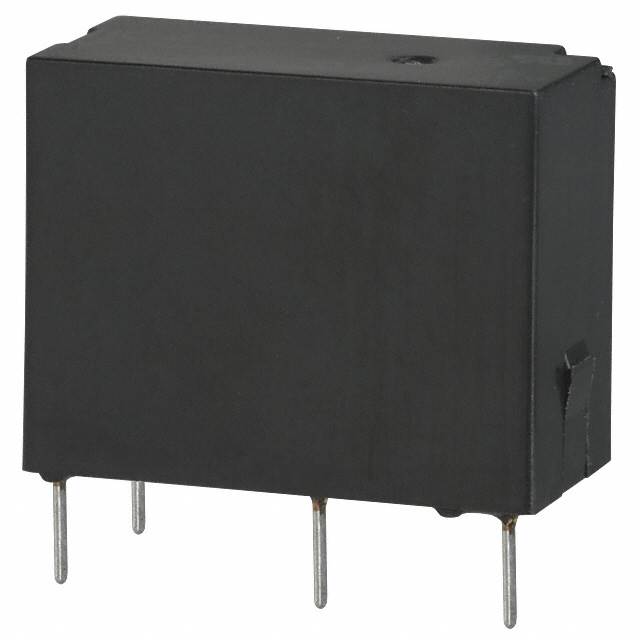

JQ1A-12V

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 通孔安装
供应商型号: 255-1464-ND
供应商: Digi-Key
标准整包数: 1
PANASONIC 其他继电器 JQ1A-12V

JQ1A-12V概述


    产品简介


    产品名称:JQ系列继电器
    产品类型:小型功率继电器
    主要功能:通过控制电路来切换主电路,实现对设备的自动化控制。继电器采用高容量接触设计,具备较强的开关能力和噪声免疫能力。
    应用领域:
    - 空调系统
    - 冰箱
    - 微波炉
    - 加热设备

    技术参数


    | 参数 | 标准型 | 高容量型 |
    |
    | 接触形式 | 1 Form A / 1 Form C | 1 Form A / 1 Form C |
    | 额定线圈电压 | 5V, 6V, 9V, 12V, 18V, 24V | 5V, 6V, 9V, 12V, 18V, 24V |
    | 激励电压(20°C) | 75%V以下(标准型) | 75%V以下(标准型) |
    | 掉电电压(20°C) | 5%V以上(标准型) | 5%V以上(标准型) |
    | 吸合电流(20°C) | 40.0mA | 80mA |
    | 线圈电阻(20°C) | 125Ω | 62.5Ω |
    | 额定工作功率 | 200mW | 400mW |
    | 最大应用电压 | 180%(20°C) | 150%(20°C) |
    | 接触电阻(初始值) | ≤100mΩ | ≤100mΩ |
    | 绝缘电阻(初始值) | ≥1,000MΩ | ≥1,000MΩ |
    | 耐压(初始值) | 1,000Vrms | 750Vrms |
    | 最大浪涌电压 | 8,000V | 8,000V |

    产品特点和优势


    - 高电气噪声免疫:能够在存在干扰的环境中稳定运行。
    - 紧凑封装:具有高开关容量的同时保持较小的体积。
    - 高灵敏度:200mW(1a),400mW(1c)。
    - 高浪涌耐受性:接触与线圈之间的8,000V浪涌电压。
    - 认证齐全:通过了UL、CSA、VDE、SEMKO的认证,并提供TÜV认证可选。

    应用案例和使用建议


    典型应用场景:
    - 空调系统:用于冷气和暖气系统的切换控制。
    - 冰箱:实现制冷压缩机的启动和停止。
    - 微波炉:控制加热元件的工作。
    - 加热设备:用于调节温度和电源的开启与关闭。
    使用建议:
    - 在选择激发电压时需考虑环境温度变化的影响。对于高环境温度的应用,需要根据温度上升进行适当的调整。
    - 安装时应避免将继电器终端平行于地面安装,以减少振动导致的摩擦。

    兼容性和支持


    兼容性:
    - JQ系列继电器支持多种额定电压,并广泛应用于家用电器中,与其他同类电器具有良好的兼容性。
    支持与维护:
    - 提供制造商的技术支持服务,并提供详细的安装和维护指南。

    常见问题与解决方案


    1. 问题:继电器不工作
    - 解决方案:检查电源电压是否符合要求,确认接线无误。
    2. 问题:接触不良
    - 解决方案:清洁接触点,确保无氧化层或灰尘影响。
    3. 问题:继电器过热
    - 解决方案:降低工作负荷,检查通风散热情况,必要时增加外部冷却措施。

    总结和推荐


    综合评估:
    - JQ系列继电器以其紧凑的设计、高电气噪声免疫能力和高可靠性,适合在各种家用电器和工业控制系统中广泛应用。
    - 它具备多种额定电压选择,适用范围广泛,且认证齐全,确保其在各种环境下的可靠性和安全性。
    推荐:
    - 针对需要高稳定性和长寿命的场合,强烈推荐使用JQ系列继电器。其优越的性能和广泛的适用性使其成为理想的自动化控制元件选择。

JQ1A-12V参数

参数
继电器类型 通用继电器
开关功能 -
安装方式 通孔安装
零件状态 停产
包装方式 散装

JQ1A-12V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

JQ1A-12V数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC JQ1A-12V JQ1A-12V数据手册
