JTN1AS-PA-F-DC24V

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: Panasonic 功率继电器, 24V 直流线圈电压, 切换电流30A, 单极常开
供应商型号: 19M-JTN1AS-PA-F-DC24V
供应商: 云汉优选
标准整包数: 1

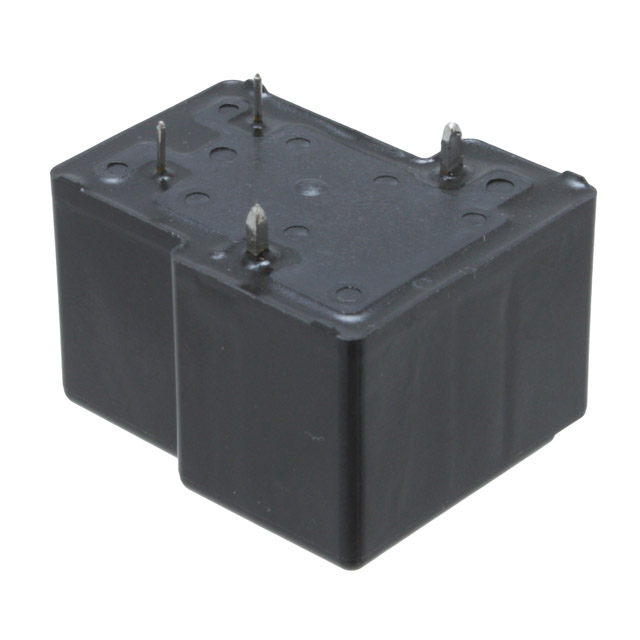

PANASONIC 其他继电器 JTN1AS-PA-F-DC24V

JTN1AS-PA-F-DC24V概述

    JT-N 继电器技术手册

    产品简介


    JT-N继电器是一款紧凑型且经济实惠的30A继电器,适用于多种应用场景。其主要功能是通过切换电路来控制高电流负载。该产品广泛应用于汽车、空调系统、加热通风系统以及家用电器等领域。JT-N继电器具有两种触点配置:单刀单掷(1 Form A)和单刀双掷(1 Form C),并且提供密封型(Sealed type)和PCB型(PCB type)两种安装方式。

    技术参数


    - 触点规格
    - 初始接触电阻(最大值):50毫欧(通过电压降法,6V DC 1A)
    - 触点材料:AgSnO2型
    - 额定功率:最大切换功率8310VA(常闭:2770VA;常开:5540VA)
    - 最大切换电压:277V AC
    - 最大切换电流:30A(常闭:10A;常开:20A)
    - 最小切换容量:100mA,5V DC
    - 预期寿命:机械开关(最小值)10^7次;电气开关(最小值)10^5次(电阻负载)
    - 线圈规格
    - 线圈电阻(±10%):5V DC时为31Ω;6V DC时为45Ω;9V DC时为101Ω;12V DC时为180Ω;15V DC时为281Ω;18V DC时为405Ω;24V DC时为720Ω
    - 额定操作功率:约800mW
    - 最大允许电压:70°C时为6V DC(5V DC时为8V DC;6V DC时为7.2V DC;9V DC时为10.8V DC;12V DC时为14.4V DC;15V DC时为18V DC;18V DC时为21.6V DC;24V DC时为28.8V DC)
    - 绝缘规格
    - 初始绝缘电阻(最小值):100兆欧(500V DC)
    - 初始击穿电压:触点间为1200Vrms;触点与线圈间为2500Vrms
    - 操作时间
    - 操作时间(最大值):20ms
    - 释放时间(无二极管)(最大值):10ms
    - 抗冲击和振动
    - 功能性冲击(最小值):98m/s²(10G)
    - 破坏性冲击(最小值):980m/s²(100G)
    - 功能性振动(最大值):88.2m/s²(9G),10至55Hz,双幅振幅1.5mm
    - 破坏性振动(最大值):117.6m/s²(12G),10至55Hz,双幅振幅2mm
    - 环境条件
    - 工作温度范围:-55°C至+85°C(-67°F至+185°F)
    - 相对湿度:5%至85%RH

    产品特点和优势


    1. 高切换能力:JT-N继电器能够处理高达30A的电流,适用于需要高电流切换的应用。
    2. 多触点配置:提供单刀单掷和单刀双掷两种配置,以适应不同的应用需求。
    3. 认证标准:UL/CSA认证,确保产品符合国际安全标准。
    4. 可靠性高:预期寿命长,适用于需要长期稳定运行的场合。
    5. 紧凑设计:体积小,重量轻,便于安装和集成。

    应用案例和使用建议


    JT-N继电器广泛应用于汽车、空调系统、加热通风系统以及家用电器等领域。例如,在汽车中用于控制座椅加热系统;在空调系统中用于控制压缩机;在家用电器中用于控制电风扇等。
    使用建议:
    - 在选择继电器时,应根据具体应用的需求选择合适的电压等级和触点配置。
    - 确保继电器的工作环境温度和湿度在规定的范围内,以保证其正常工作。
    - 定期检查继电器的操作时间和释放时间,以确保其性能稳定。

    兼容性和支持


    JT-N继电器提供多种型号,包括PCB型和TMP型。这些型号适用于不同的安装方式和应用环境。厂商提供了详细的技术支持和维护服务,以确保客户能够顺利使用和维护该产品。

    常见问题与解决方案


    1. 问题:继电器无法正常工作。
    - 解决方案:检查接线是否正确,确认电源电压是否符合要求,检查触点是否有氧化或损坏。
    2. 问题:继电器操作时间过长。
    - 解决方案:检查线圈电阻是否在规定范围内,确认电源电压是否稳定。
    3. 问题:继电器温度过高。
    - 解决方案:检查工作环境温度是否超出规定范围,确认散热措施是否到位。

    总结和推荐


    综上所述,JT-N继电器是一款高性能、可靠且易于使用的继电器。它在多个领域的应用中表现出色,特别是在高电流切换方面。其紧凑的设计和多样的触点配置使其成为许多应用的理想选择。我们强烈推荐JT-N继电器用于需要高电流切换的应用场景。

JTN1AS-PA-F-DC24V参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 31.9mm*20mm*26.9mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

JTN1AS-PA-F-DC24V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

JTN1AS-PA-F-DC24V数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC JTN1AS-PA-F-DC24V JTN1AS-PA-F-DC24V数据手册
