ADW1205HLW

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: Panasonic 功率继电器, 5V 直流线圈电压, 切换电流16A, 单极常开
供应商型号: 21M-ADW1205HLW
供应商: 云汉优选
标准整包数: 1
PANASONIC 其他继电器 ADW1205HLW

ADW1205HLW概述

    Panasonic ASCTB8E DW (ADW1) Relays: A Comprehensive Guide

    1. 产品简介

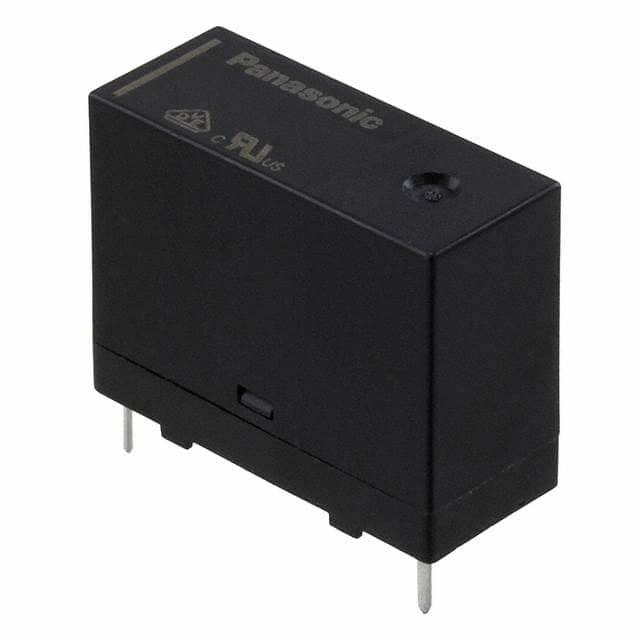

    Panasonic ASCTB8E系列DW继电器(型号ADW1)是一种小型极化功率继电器,采用闩锁型设计。这些继电器具有多种特点和应用范围,适用于照明控制设备、智能电表、工业设备、安全设备、家用电器以及各种电源设备。

    2. 技术参数


    2.1 规格表
    - 接点排列:1 Form A(单掷)
    - 额定线圈电压:3V, 5V, 6V, 9V, 12V, 24V直流电
    - 触点容量:标准型(8A),过冲型(16A,冲击电流可达100A)
    - 操作功能:单线圈闩锁型、双线圈闩锁型
    - 保护构造:防焊渣型
    - 安全标准认证:UL/C-UL、VDE、TV-8
    2.2 额定数据
    - 操作特性:如‘启动电压’和‘释放电压’会受安装条件、环境温度等因素影响,因此请在±5%的额定线圈电压范围内使用。
    - 标准型与过冲型的规格对比:
    - 接触电阻(初始):最大100毫欧姆(通过电压降6V DC 1A)
    - 接触材料:银锡氧化物类型
    - 切换能力:标准型(8A 250V AC),过冲型(16A 277V AC)
    - 最大切换电压:250V AC(标准型),277V AC(过冲型)

    3. 产品特点和优势


    - 低高度型:标准型厚度仅15.8毫米
    - 冲击耐受性:功能性100 m/s²(半波正弦脉冲),破坏性1000 m/s²
    - 振动耐受性:功能10到55 Hz双振幅2毫米,破坏性10到55 Hz双振幅3毫米
    - 预期寿命:机械方面最少10^6次(每分钟180次),电气方面最少5x10^4次(标准型,5A 250V AC,每分钟20次)
    - 认证与安全:获得UL/C-UL、VDE、TV-8认证

    4. 应用案例和使用建议


    4.1 应用案例
    - 照明控制设备:例如灯光调节系统,要求高稳定性的继电器。
    - 智能电表:智能电表需要处理大量数据并保证准确度,使用这类继电器能够确保长期稳定的运行。
    - 工业设备:适用于需要频繁切换大电流的应用场景。
    4.2 使用建议
    - 热管理:使用过程中注意散热,避免长时间过载导致线圈绝缘老化和特性劣化。
    - 环境条件:建议在规定的温度范围(-40°C到+85°C)内使用,并保持适度的湿度。

    5. 兼容性和支持


    - 兼容性:与标准PC板配合良好,具备焊接兼容性。
    - 技术支持:Panasonic提供详细的使用指导和技术文档支持。

    6. 常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 线圈过热损坏 | 检查是否在额定电压下使用,确保线圈温度不超过最大允许值 |
    | 继电器不动作 | 确认线圈极性连接正确,检查外部电路 |

    7. 总结和推荐


    总结:Panasonic ASCTB8E DW (ADW1) 继电器是一款高性能、高可靠性的小型极化功率继电器,适合多种应用场合,尤其是在需要频繁切换电流的工业和家电环境中表现优异。
    推荐:鉴于其卓越的技术性能和广泛的适用范围,我们强烈推荐在高要求的应用场景中使用这款继电器。

ADW1205HLW参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 24mm*10mm*15.8mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘,袋装
