首页  >  产品百科  >  EKMB1204112

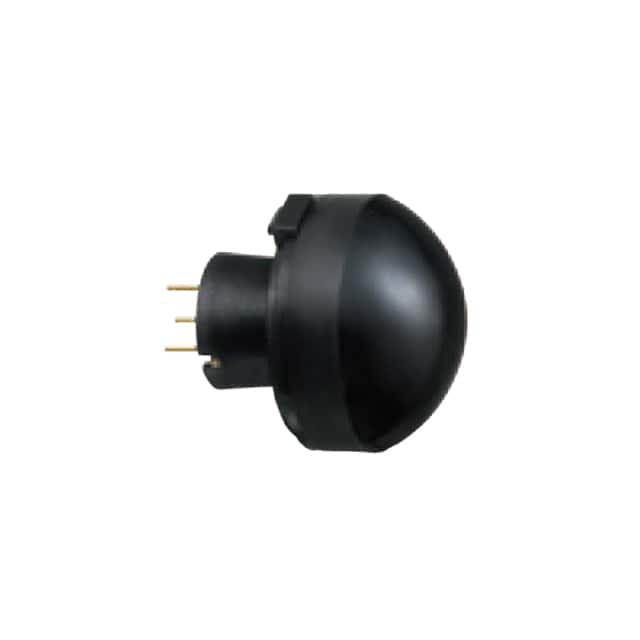

EKMB1204112

产品分类: 光电传感器
厂牌: PANASONIC
产品描述: 12m Digital 2.3V 4V
供应商型号: 2748797
供应商: 海外现货
标准整包数: 1
PANASONIC 光电传感器 EKMB1204112

EKMB1204112概述

    Panasonic PIR Motion Sensor (EKMB, EKMC, AMN2, 3)

    1. 产品简介


    Panasonic Corporation Automation Controls Business Unit推出的PIR(被动红外)运动传感器是一种高灵敏度人体检测传感器,集成了内置放大电路。这类传感器广泛应用于多个领域,包括照明系统、安防装置、家用电器、商业设备及视听设备。它们通过检测人体移动时产生的微小红外辐射变化来实现无接触式感应。

    2. 技术参数


    - 产品系列: WL系列、VZ系列、NaPiOn系列
    - 电源电压: –0.3至7.0VDC(VZ系列、NaPiOn系列),–0.3至4.5VDC(WL系列)
    - 工作温度范围: 使用:–20至60°C(14至140°F),存储:–20至70°C(–4至158°F)
    - 电流消耗:
    - 站立电流: 平均1μA(WL系列)、平均2μA(VZ系列)、平均6μA(NaPiOn系列)
    - 检测电流: 最大100μA
    - 输出电压:
    - 数字输出型: 0至电源电压 - 0.5V
    - 模拟输出型: 输出电压范围为0V至电源电压
    - 检测距离:
    - 标准型: 5米
    - 长距离检测型: 12米
    - 微小动作检测型: 2米
    - 点检测型: 5米
    - 10米检测型: 10米
    - 检测角度:
    - 标准型: 水平×垂直 = 94°×82°
    - 点检测型: 水平×垂直 = 38°×22°
    - 10米检测型: 水平×垂直 = 110°×93°
    - 检测区域: 由检测类型决定,例如标准型为64个检测区

    3. 产品特点和优势


    - 集成设计: 一体化的电路设计减少了外部传感电路的需求,简化了电路设计过程。
    - 低功耗: 平均1μA的电流消耗使得这些传感器非常适合于电池供电或低功耗设备。
    - 高抗电磁干扰能力: 整个电路封装在金属壳内,增强了电磁屏蔽性能。
    - 小体积镜头: 小元素使镜头缩小,同时保持高灵敏度。
    - 环境友好: 符合RoHS标准,不含铅。

    4. 应用案例和使用建议


    典型应用
    - 照明系统: 自动开关、路灯
    - 安防装置: 安防摄像头、防盗传感器
    - 家用电器: 空调、空气净化器、电暖器
    - 商业设备: 自动贩卖机、复印机
    - 视听设备: 电视、电脑显示器
    使用建议
    - 在安装过程中确保检测方向正确对准预期的入侵路径。
    - 避免传感器暴露在直射阳光、强光或突然的温度变化下,以减少误报。
    - 采用屏蔽电缆进行布线,以降低噪声干扰。
    - 建议使用稳压电源,并在传感器电源引脚上安装一个电容以减轻电源噪声的影响。

    5. 兼容性和支持


    这些传感器具有广泛的兼容性,可以与其他电子元件和设备无缝连接。Panasonic提供必要的技术支持和维护服务,帮助客户解决可能出现的技术问题。

    6. 常见问题与解决方案


    - Q: 传感器初始化期间为何不固定输出状态?
    - A: 这是由于电路稳定时间的限制,传感器需要一定的时间来稳定。在此期间,输出可能不稳定。
    - Q: 如何避免噪声干扰?
    - A: 通过使用屏蔽电缆并确保合理的布线长度,同时在传感器电源引脚上安装一个电容以减轻电源噪声的影响。

    7. 总结和推荐


    Panasonic的PIR运动传感器以其高灵敏度、低功耗、优秀的抗干扰能力和广泛的应用场景脱颖而出。对于需要高效人体检测的系统而言,这是一个极佳的选择。鉴于其优异的性能和广泛的适用性,强烈推荐在相关项目中使用这款产品。

EKMB1204112参数

参数
波长 -
响应时间 -
感应距离 12m
颜色感应 -
输出类型 Digital
光源 -
最大工作供电电压 4V
最小工作供电电压 2.3V
感应方式 -
零件状态 在售
包装方式 托盘

EKMB1204112厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EKMB1204112数据手册

厂牌 PDF简要描述 下载
PANASONIC 光电传感器 PANASONIC EKMB1204112 EKMB1204112数据手册

EKMB1204112封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 194.4569
5+ ¥ 181.4931
10+ ¥ 178.2522
50+ ¥ 175.0112
100+ ¥ 175.0112
250+ ¥ 175.0112
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
