首页  >  产品百科  >  EKMB1101113

EKMB1101113

产品分类: 光电传感器
厂牌: PANASONIC
产品描述: 500cm Digital 2.3V 4V TO-5 14.4mm(高度)
供应商型号: 255-3067-ND
供应商: Digi-Key
标准整包数: 1

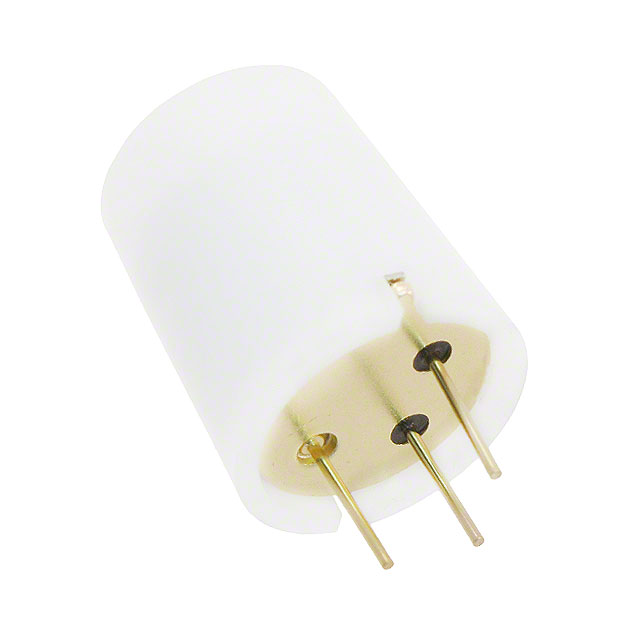

PANASONIC 光电传感器 EKMB1101113

EKMB1101113概述

    Panasonic PIR Motion Sensor (EKMB, EKMC, AMN2, 3)

    产品简介


    Panasonic Corporation Automation Controls Business Unit 提供的红外人体感应传感器(PIR Motion Sensor)系列产品包括 EKMB、EKMC、AMN2 和 AMN3 系列。这些传感器主要用于检测移动的人体,广泛应用于各类自动化控制设备,如照明系统、安防设备、家用电器、商业设备、音频和视频设备等。该系列传感器的特点是高敏感度,内置放大电路,使得其能够精确地检测人体的存在和移动。

    技术参数


    以下是传感器的技术规格:
    - 工作电压:VZ 系列和 NaPiOn 系列为 -0.3V 至 7.0VDC,WL 系列为 -0.3V 至 4.5VDC。
    - 工作温度范围:-20°C 至 60°C(-4°F 至 140°F),存储温度为 -20°C 至 70°C(-4°F 至 158°F)。
    - 最大电流消耗:170µA(平均),输出电流为 100µA。
    - 输出电压:当检测到物体时,输出电压最小值为 Vdd - 0.5V。
    - 信号稳定时间:最长 30 秒(数字输出类型),最长 45 秒(模拟输出类型)。
    - 检测性能:
    - 标准型:检测距离 5 米(16.4 英尺),水平和垂直检测角度分别为 94° 和 82°。
    - 长距离检测型:检测距离 12 米(39.37 英尺),水平和垂直检测角度分别为 102° 和 92°。
    - 微动检测型:检测距离 2 米(6.56 英尺),水平和垂直检测角度分别为 91° 和 91°。
    - 点检测型:检测距离 5 米(16.4 英尺),水平和垂直检测角度分别为 38° 和 22°。
    - 10 米检测型:检测距离 10 米(32.81 英尺),水平和垂直检测角度分别为 110° 和 93°。

    产品特点和优势


    - 简化电路设计:采用全集成电路设计,减少外部传感电路,缩短开发周期。
    - 低功耗:仅需 1µA 的静态电流消耗,适合电池驱动的产品。
    - 电磁抗干扰能力:金属封装设计确保了优异的电磁屏蔽能力。
    - 小体积高灵敏度:即使在相同的检测距离下,短焦距镜头也能实现小型化和高灵敏度。

    应用案例和使用建议


    这些传感器广泛应用于各种自动化控制系统,例如自动灯具开关、安防摄像头、空调系统、商用自动贩卖机等。为了达到最佳检测效果,应根据具体的应用需求选择合适的型号,并确保安装位置和方向符合传感器的设计要求。同时,在使用过程中需要注意避免强烈的光线干扰、高温和低温环境,以防止误操作。

    兼容性和支持


    Panasonic 的 PIR 运动传感器支持多种标准接口,易于与其他电子元器件和设备进行集成。制造商提供了详细的使用手册和技术支持,帮助用户更好地理解和使用这些传感器。此外,针对特定应用需求,用户还可以选择添加脉冲计数电路等额外措施来提高系统的稳定性和可靠性。

    常见问题与解决方案


    1. 电源噪声导致的操作错误
    - 解决方案:在传感器电源引脚上安装电容器,以降低电源噪声的影响。

    2. 长时间的电路稳定时间
    - 解决方案:在初次通电后等待传感器完全稳定后再开始工作,特别是在安全敏感的应用中。

    总结和推荐


    综上所述,Panasonic 的 PIR 运动传感器具备高灵敏度、低功耗和优秀的抗干扰能力,非常适合用于各类自动化控制系统。通过合理选择和正确安装,可以充分发挥这些传感器的优势,提高系统的可靠性和效率。因此,强烈推荐这些产品在相关应用中使用。

EKMB1101113参数

参数
最大工作供电电压 4V
波长 -
感应方式 -
颜色感应 -
输出类型 Digital
光源 -
最小工作供电电压 2.3V
响应时间 -
感应距离 500cm
长*宽*高 14.4mm(高度)
通用封装 TO-5
零件状态 在售
包装方式 托盘

EKMB1101113厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EKMB1101113数据手册

厂牌 PDF简要描述 下载
PANASONIC 光电传感器 PANASONIC EKMB1101113 EKMB1101113数据手册

EKMB1101113封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 33.8936 ¥ 280.8932
5+ $ 28.5854 ¥ 236.9018
10+ $ 26.5637 ¥ 220.1465
25+ $ 24.1114 ¥ 199.8229
50+ $ 22.4091 ¥ 185.7153
100+ $ 20.8275 ¥ 172.6075
450+ $ 18.2 ¥ 150.8325
库存: 490
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 280.89
