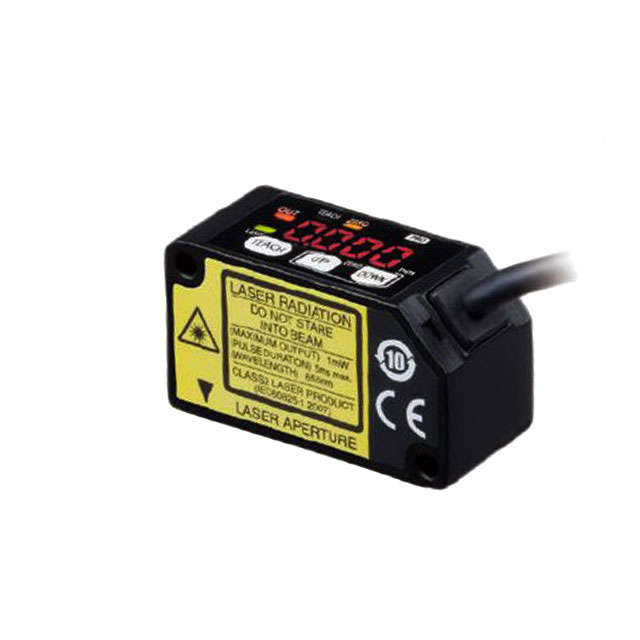

HG-C1030

产品分类: 光电传感器
厂牌: PANASONIC
产品描述: Panasonic 距离传感器, HG-C系列, NPN输出, 检测范围30 mm
供应商型号: 3995274
供应商: 海外现货
标准整包数: 1
PANASONIC 光电传感器 HG-C1030

HG-C1030概述


    产品简介


    HG-C系列CMOS微型激光距离传感器是Panasonic推出的一款高精度、稳定可靠的传感器。它采用内置放大器设计,适用于多种工业应用。该传感器通过集成精密CMOS图像传感器和自研算法,实现了亚毫米级的测量精度,适合检测电路板的变形、重叠的引线框架、以及判断电气部件的正面或背面。

    技术参数


    - 测量中心距离:30mm、50mm、100mm、200mm、400mm
    - 测量范围:±5mm、±15mm、±35mm、±80mm、±200mm
    - 重复性:10μm(30mm)、30μm(50mm)、70μm(100mm)、200μm(200mm)、300μm(400mm)
    - 线性度:±0.1% F.S.(30mm至100mm)、±0.2% F.S.(200mm)、±0.3% F.S.(400mm)
    - 温度特性:0.03% F.S./℃
    - 光束直径:ø50μm(30mm)、ø70μm(50mm)、ø120μm(100mm)、ø300μm(200mm)、ø500μm(400mm)
    - 光源:红色半导体激光,Class 2等级,最大输出功率1mW,发射峰值波长655nm
    - 供电电压:12至24V直流电,波动±10%,纹波≤10%
    - 功耗:40mA(24V DC供电时),65mA(12V DC供电时)
    - 控制输出:
    - NPN输出:开路集电极晶体管,最大漏电流50mA,残余电压≤1.5V,泄漏电流≤0.1mA
    - PNP输出:开路集电极晶体管,最大源电流50mA,残余电压≤1.5V,泄漏电流≤0.1mA
    - 模拟输出:
    - 模拟电压输出:0至+5V,输出阻抗100Ω
    - 模拟电流输出:4至20mA,负载阻抗≤300Ω
    - 响应时间:可切换为1.5ms/5ms/10ms

    产品特点和优势


    1. 高精度测量:利用精密CMOS图像传感器实现1/100mm的测量精度。
    2. 稳定的重复性:最小重复误差仅为10μm。
    3. 小体积设计:仅W20×H44×D25mm,重量约35g,非常适合紧凑空间安装。
    4. 耐用材质:采用轻质但坚固的铝合金压铸外壳,确保长时间测量的准确性和稳定性。
    5. 多样化的输出模式:支持模拟电压输出和模拟电流输出,可连接到PLC进行复杂计算和数据存储。

    应用案例和使用建议


    应用案例:
    - 电路板检测:用于检测电路板的变形,确保产品质量。
    - 引线框架检查:检测重叠的引线框架,避免短路等问题。
    - 零件检测:通过检测对象的前后面来判断零件的状态。
    使用建议:
    - 在使用过程中需要定期清洁检测表面,以避免水滴干扰测量结果。
    - 由于是激光传感器,在操作时务必遵循安全指南,避免直接观看激光光束。
    - 配合PLC使用时,确保正确设置模拟输出的参数,以便于进行各种复杂计算。

    兼容性和支持


    - 兼容性:HG-C系列传感器可以轻松连接到多种PLC系统,如Panasonic的FP0R-C10控制单元,以及其他标准工业控制器。
    - 支持与维护:Panasonic提供全面的技术文档和支持服务,包括产品手册、在线培训和技术咨询等。

    常见问题与解决方案


    1. 问题:测量结果不准确。
    - 解决办法:清洁传感器表面,确保无尘埃和水滴干扰;检查供电电压是否符合要求。
    2. 问题:无法正确读取模拟输出信号。
    - 解决办法:检查模拟输出接线是否正确;确认连接设备是否支持当前输出模式。

    总结和推荐


    综合评估:
    - HG-C系列传感器凭借其高精度测量、稳定的重复性和小巧的设计,适用于多种工业应用场景,特别是在高精度测量需求下表现出色。
    - 该产品不仅适用于传统工业应用,还具备良好的适应性和易用性,值得在不同类型的工业环境中推广使用。
    推荐:
    - 强烈推荐给需要高精度测量的应用场合,如自动化生产线上的尺寸测量、质量控制等。
    - 对于寻求紧凑型设计且对测量准确性有严格要求的用户来说,HG-C系列是一个理想的选择。

HG-C1030参数

参数
光源 红色激光二极管 (655nm)
感应距离 30mm
最大工作供电电压 24V
颜色感应 -
感应方式 Reflective
输出类型 NPN
响应时间 1.5ms
最小工作供电电压 12V
波长 -
零件状态 在售
包装方式 盒装

HG-C1030厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

HG-C1030数据手册

厂牌 PDF简要描述 下载
PANASONIC 光电传感器 PANASONIC HG-C1030 HG-C1030数据手册

HG-C1030封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4426.574
5+ ¥ 4426.574
10+ ¥ 4426.574
25+ ¥ 4426.574
50+ ¥ 4426.574
100+ ¥ 4426.574
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 4426.57
