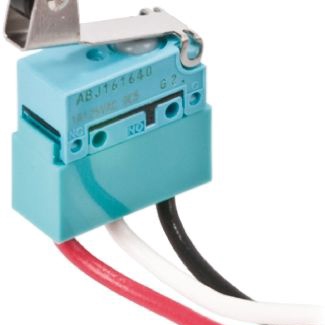

ABJ161640

产品分类: 其他工具
厂牌: PANASONIC
产品描述:
供应商型号: 6989536
供应商: 海外现货
标准整包数: 1
PANASONIC 其他工具 ABJ161640

ABJ161640概述

    电子元器件产品技术手册

    产品简介


    本文将介绍Panasonic公司生产的ABJ系列微型开关,该系列产品具有高环境抗性和小巧的设计,适用于多种应用场景。ABJ系列开关主要分为三种类型:安装孔直径为1.2毫米、2.3毫米和3毫米的版本。这些开关支持多种接触类型和终端配置,确保了其在不同应用中的灵活性和可靠性。

    技术参数


    1. 尺寸:12.8 x 6.5 x 6 mm
    2. 重量:约0.5克(IP50型)
    3. 接触排列:
    - SPDT(单掷双刀)
    - SPST-NC(常闭单掷单刀)
    - SPST-NO(常开单掷单刀)
    4. 操作力:最大1.23牛顿至2.45牛顿
    5. 使用寿命:
    - 机械寿命:最小值5×10^5次循环(速度为60次每分钟)
    - 电气寿命:最小值3×10^4次循环(银合金触点)至10^5次循环(镀金触点)
    6. 工作温度范围:-40°C 至 +85°C
    7. 绝缘电阻:最小100兆欧(500伏直流测试)
    8. 额定电压:125伏交流电/30伏直流电
    9. 认证:UL/CSA批准(特定型号)

    产品特点和优势


    1. 超小型设计:12.8 x 6.5 x 6 mm,适合空间有限的应用。
    2. 密封结构:采用环氧树脂和橡胶帽密封,提供IP67级别的防护,防止灰尘和液体进入。
    3. 高性能接触材料:AgNi合金接触件,镀金选项提供更好的电气性能。
    4. 高重复性和可调性:长行程版本的操作位置精度高达±0.4毫米,允许轻松调整。
    5. 宽广的工作温度范围:-40°C至+85°C,适应各种恶劣环境。

    应用案例和使用建议


    1. 工业视频接口:应用于需要高可靠性的视频设备中。
    2. 汽车应用:例如控制车门的开关。
    3. 其他自动化设备:如自动售货机、电梯按钮等。
    使用建议:
    - 在安装过程中注意保持良好的清洁度,以确保开关性能稳定。
    - 对于户外或潮湿环境,建议选择IP67级别的保护等级。
    - 长行程版本适用于需要更大过冲距离的应用。

    兼容性和支持


    ABJ系列开关与多种电路和设备兼容,特别是针对高密度安装需求的应用。Panasonic公司提供了详尽的技术支持和保修服务,确保客户能够获得最佳的使用体验。

    常见问题与解决方案


    1. 开关频繁误触发:确保正确安装,避免周围环境中的污染物影响。
    2. 电气连接不良:检查焊接点或端子连接是否牢固。
    3. 寿命缩短:确认工作环境温度不超过规定范围。

    总结和推荐


    总体而言,ABJ系列微型开关以其小巧的体积、卓越的密封性和耐用性成为众多工业和汽车应用的理想选择。它不仅提供了可靠的性能,还具有广泛的适用性。对于需要高环境抗性的关键应用,我们强烈推荐使用ABJ系列开关。

ABJ161640厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ABJ161640数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他工具 PANASONIC ABJ161640 ABJ161640数据手册
