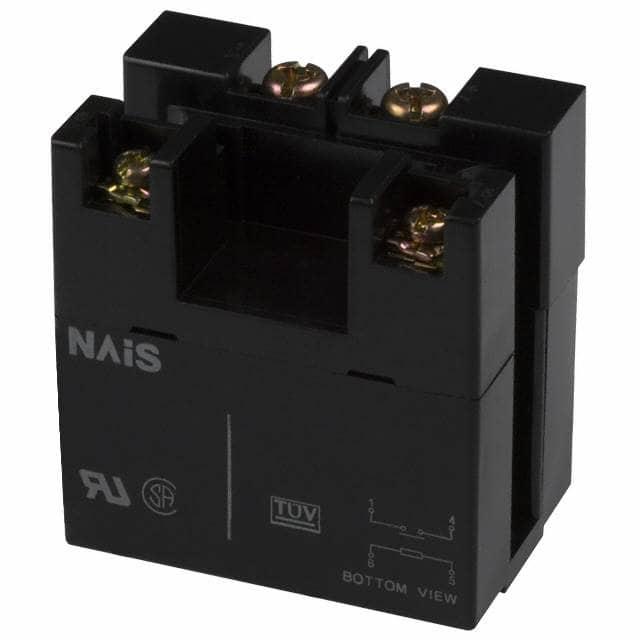

HE1AN-S-DC12V

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 底座安装,螺纹安装 51mm(长度)*52.8mm(高度)
供应商型号: HE1AN-S-DC12V
供应商: Master
标准整包数: 10
PANASONIC 其他继电器 HE1AN-S-DC12V

HE1AN-S-DC12V概述

    Panasonic Electric Works HE Relay 技术手册

    1. 产品简介


    HE Relay(潘多拉电工继电器) 是一款专为多种应用设计的高性能电磁继电器。该继电器具有单侧稳定型接触器结构,主要适用于办公设备、工业设备和家用电器等领域。它能够有效地控制各种负载,如复印机、空调系统、自动售货机、机床、模具设备、包装机械、食品加工设备、空调、微波炉、电视、音响系统、热水器及加热设备等。

    2. 技术参数


    - 型号与连接方式:
    - PCB板式(1 Form A, DC线圈)
    - 插拔式(1 Form A)
    - TM型(1 Form A)
    - 螺丝端子式(1 Form A)
    - 电气参数:
    - 额定电压范围:6V DC至240V AC
    - 挑起电压(初值):小于等于70%的额定电压
    - 释放电压(初值):大于等于10%的额定电压
    - 额定工作电流:320mA(6V DC),160mA(12V DC),80mA(24V DC),40mA(48V DC),19mA(100V DC),18mA(110V DC)
    - 绝缘电阻:最小1,000MΩ(500V DC测量)
    - 爆破电压:隔离开关间的2,000 Vrms(1分钟),触点对之间的4,000 Vrms(1分钟),触点与线圈间的5,000 Vrms(1分钟)
    - 机械参数:
    - 冲击阻力:功能最小98m/s²,破坏性最小980m/s²
    - 振动阻力:功能10至55Hz(双振幅1mm),破坏性10至55Hz(双振幅1.5mm)
    - 温度范围:工作温度-50°C到+55°C,储存温度-58°F到+131°F
    - 湿度:5%至85%RH(非冻结和冷凝)

    3. 产品特点和优势


    HE Relay 具有多项技术优势,如卓越的抗焊接能力,高容量和长寿命,强大的浪涌抗性,以及与所有主要安全标准的兼容性(UL、CSA、VDE 和 TÜV 认证)。这些特性使其在不同应用场景下表现出色,且具有显著的市场竞争力。

    4. 应用案例和使用建议


    典型应用案例:
    - 办公设备:复印机、空调、自动售货机等。
    - 工业设备:机床、模具设备、包装机械、食品加工设备等。
    - 家用电器:空调、微波炉、电视机、音响系统、热水器和加热设备等。
    使用建议:
    - 在安装继电器时,使用弹簧垫片,并保持适当的紧固力矩(5至7kgf·cm)。
    - 当使用插拔式或螺丝端子式继电器时,要确保接线稳固,避免松动。
    - 使用AC类型的继电器时,注意启动时间可能会长于20毫秒,需要根据实际电路进行验证。

    5. 兼容性和支持


    兼容性:
    - HE Relay 可与主要安全标准(如UL、CSA、VDE 和 TÜV)兼容。
    - 配套的配件如终端插座也具备插拔式安装和简单的布线功能,方便安装和维护。
    支持和维护:
    - 厂商提供详细的技术文档和支持,包括安装指南和故障排除手册。

    6. 常见问题与解决方案


    - 问题1:如何保证安装过程中的电气安全性?
    - 解决方案: 在安装过程中严格按照厂商提供的安装指南进行,特别是在处理高压部分时需格外小心。
    - 问题2:如何提高继电器的使用寿命?
    - 解决方案: 定期检查接线和紧固件,保持适宜的工作环境,避免极端的温度和湿度变化。
    - 问题3:如何确认继电器的正确挑起和释放电压?
    - 解决方案: 使用万用表或其他合适的测试设备进行检测,并参照技术手册提供的参考值。

    7. 总结和推荐


    总结:
    - HE Relay 具备多项技术优势,包括出色的抗焊接能力、高容量和长寿命、强大的浪涌抗性,以及广泛的安全认证。
    - 它的应用范围广,涵盖办公设备、工业设备和家用电器等多个领域,性能稳定可靠。
    - 作为高品质的电磁继电器,推荐在各种负载控制场合使用,尤其适合对安全性和稳定性有较高要求的应用环境。

HE1AN-S-DC12V参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 51mm(长度)*52.8mm(高度)
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

HE1AN-S-DC12V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

HE1AN-S-DC12V数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC HE1AN-S-DC12V HE1AN-S-DC12V数据手册

HE1AN-S-DC12V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 21.8872 ¥ 181.983
30+ $ 20.7018 ¥ 172.0359
50+ $ 19.6524 ¥ 160.1745
100+ $ 19.0744 ¥ 156.2004
250+ $ 18.7895 ¥ 153.8677
500+ $ 17.2071 ¥ 140.9086
1000+ $ 17.2071 ¥ 140.9086
库存: 50
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 1819.83
