NC2D-DC24V

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 支架安装,通孔安装
供应商型号: 1991048
供应商: 海外现货
标准整包数: 1
PANASONIC 其他继电器 NC2D-DC24V

NC2D-DC24V概述


    产品简介

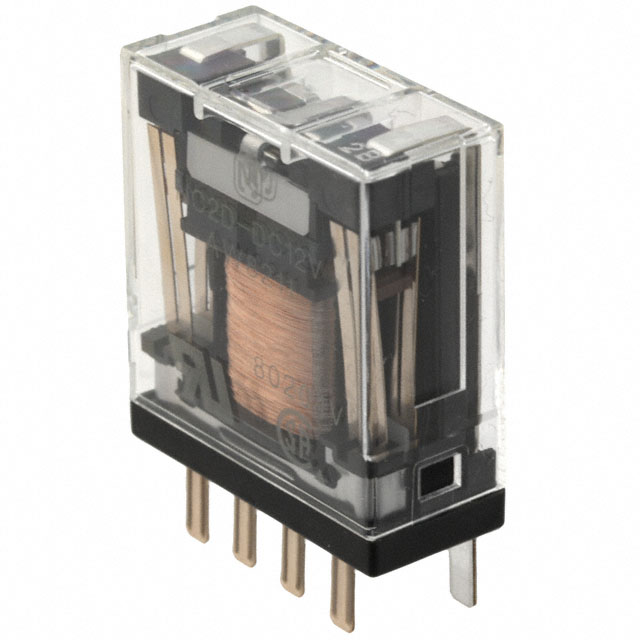

    本文将介绍一款高性能双极继电器——NC型号继电器。这款继电器采用扁平电磁设计,体积紧凑,厚度仅为10.9毫米(0.429英寸),适用于高密度电路板安装。它不仅拥有卓越的电气特性和可靠性,还符合多项国际安全标准,广泛应用于信息处理设备、电信设备、工业控制面板等领域。

    技术参数


    规格与电气特性
    | 参数 | 值 |

    | 额定电压 | 3V DC 至 100V DC |
    | 额定电流 | 单稳态(3A/5A) |
    | 切换容量 | 标准:5A@250V AC, 5A@30V DC
    琥珀色:3A@250V AC, 5A@30V DC |
    | 最大切换功率 | 标准:1,250VA,150W
    琥珀色:750VA,150W |
    | 接触电阻 | ≤50 mΩ |
    | 绝缘电阻 | ≥100 MΩ @ 500V DC |
    | 工作温度范围 | –40°C to +70°C (-40°F to +158°F) |
    机械特性
    | 参数 | 值 |

    | 机械寿命 | ≥5×10⁷次操作 |
    | 电气寿命 | ≥10⁵次操作(5A@250V AC) |
    | 振动耐久性 | 10到55 Hz @ 双倍振幅1mm |
    | 冲击耐久性 | ≥980 m/s² |
    尺寸与重量
    | 参数 | 值 |

    | 扁平型外形尺寸 | 25.4 x 25.4 x 10.9 mm |
    | 紧凑型外形尺寸 | 25.4 x 25.4 x 11.2 mm |
    | 重量 | 16克 (.56 盎司) |

    产品特点和优势


    独特功能
    1. 紧凑设计:这款继电器采用扁平设计,厚度仅为10.9毫米(0.429英寸),宽度为11.2毫米(0.441英寸),非常适合高密度电路板安装。
    2. 高可靠性:提供稳定的接触压力,使用镀金双触点,确保稳定接触电阻并提高接触可靠性。
    3. 标准认证:通过了UL和CSA认证,符合日本电气设备和材料控制法的要求。
    优势
    1. 卓越的电气性能:具备出色的电气开关能力,能够在各种负载条件下稳定工作。
    2. 广泛的适用性:适用于多种行业应用,包括信息处理设备、电信设备、工业控制面板等。
    3. 高可靠性:具有较长的机械和电气寿命,适合长时间连续工作。

    应用案例和使用建议


    应用案例
    1. 信息处理设备:用于计算机和终端设备的电源管理和信号控制。
    2. 通信设备:应用于传真机和电子计数器等设备中。
    3. 工业控制:在机器工具、工厂自动化设备和数控机床中作为控制面板的组成部分。
    使用建议
    - 在安装过程中,请确保遵循制造商提供的手册和指南,以确保最佳性能。
    - 在使用前进行充分测试,确保继电器与系统匹配良好。
    - 定期检查和维护继电器,以确保长期稳定运行。

    兼容性和支持


    - 这款继电器支持多种电压和电流配置,能够兼容不同类型的电路板。
    - 厂商提供全面的技术支持,包括使用指南、故障排除和维护服务。

    常见问题与解决方案


    问题1:继电器不响应
    解决方案
    - 检查电源电压是否在额定范围内。
    - 确认连接线是否正确且接触良好。
    - 查看是否有外部干扰因素,如电磁干扰或机械损坏。
    问题2:接触电阻偏高
    解决方案
    - 清洁接触点,使用适当的清洁剂。
    - 确保触点压力适当,必要时调整机械结构。
    - 更换老化或损坏的部件。
    问题3:操作时间过长
    解决方案
    - 检查电路是否过载。
    - 调整驱动电流,确保在额定范围内。
    - 检查控制电路是否存在问题。

    总结和推荐


    综合评估
    NC型号继电器是一款紧凑、高性能的双极继电器,适用于各种工业和商业应用。其独特的紧凑设计、卓越的电气性能和高可靠性使其在市场上具备强大的竞争力。
    推荐使用
    鉴于其广泛的应用场景、可靠性和多功能性,强烈推荐在需要高精度控制和长期稳定工作的环境中使用此继电器。无论是作为工业控制系统的一部分,还是用于复杂的电信设备,NC型号继电器都是理想的选择。

NC2D-DC24V参数

参数
继电器类型 通用继电器
开关功能 -
安装方式 支架安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘,管装

NC2D-DC24V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

NC2D-DC24V数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC NC2D-DC24V NC2D-DC24V数据手册

NC2D-DC24V封装设计

查看详情并下载
Symbol
Footprint
3D Model
