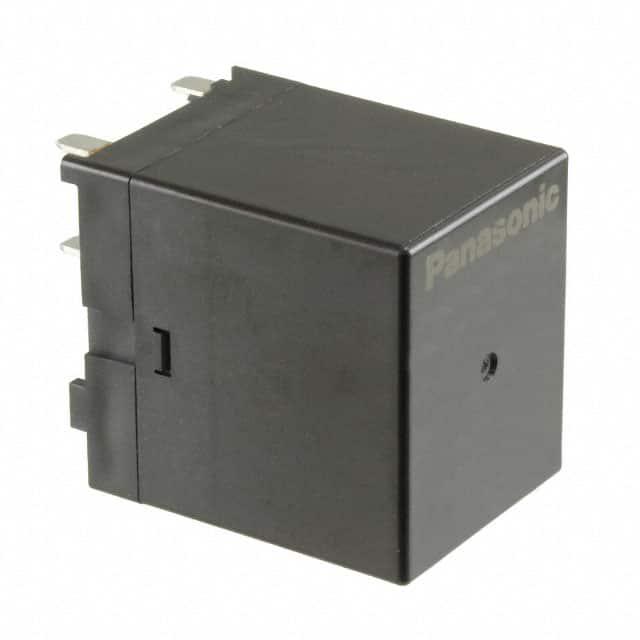

AHES3191

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: Panasonic 功率继电器, 12V 直流线圈电压, 切换电流35A, DPNO
供应商型号: AHES3191
供应商: 云汉优选
标准整包数: 25
PANASONIC 其他继电器 AHES3191

AHES3191概述

    Panasonic HE-S 系列继电器技术手册

    产品简介


    Panasonic 的 HE-S 继电器是一款专为能源管理和工业设备用途设计的小型功率继电器。该继电器具有高容量、长寿命的特点,广泛应用于太阳能发电系统(逆变器)、不间断电源 (UPS)、变频器、商用空调以及各种工业机械设备中。

    技术参数


    - 型号: AHES3, AHES4
    - 触点类型:
    - 2a: 两组常开触点
    - 2a1b: 两组常开触点和一组常闭触点
    - 额定电压:
    - 6 V DC
    - 9 V DC
    - 12 V DC
    - 24 V DC
    - 48 V DC
    - 触点容量:
    - 2a: 35 A 277 V AC (电阻负载)
    - 2a1b: 1 A 277 V AC, 1 A 30 V DC (电阻负载)
    - 接触电阻:
    - 初始值: 100 mΩ以下 (6 V DC 1 A)
    - 最大允许功率:
    - 9,695 VA (电阻负载)
    - 最大电压:
    - 480 V AC, 110 V DC
    - 绝缘电阻: 1,000 MΩ以上 (使用500 V DC绝缘电阻计)
    - 耐电压:
    - a触点间: 2,000 V AC 1分钟
    - a触点与线圈间: 5,000 V AC 1分钟
    - 异极触点相互间: 5,000 V AC 1分钟
    - b触点间: 1,000 V AC 1分钟
    - b触点与线圈间: 2,000 V AC 1分钟
    - a触点与b触点间: 5,000 V AC 1分钟
    - 浪涌电压: 2,500 V (b触点与线圈间)
    - 工作温度范围: -40°C~+55°C (线圈保持电压30%~110% V)
    - 湿度范围: 5% RH~85% RH (但应无结冰、结露)

    产品特点和优势


    - 高容量与长寿命: HE-S 系列继电器具备35A的高容量和50,000次操作寿命,适用于需要频繁操作的场合。
    - 强制导向触点构造: 符合 EN60947-4-1 标准,提高了继电器的可靠性和安全性。
    - 低消耗功率: 保持功率仅为170mW,有助于设备节能。
    - 兼容性强: 适用于多种标准认证,如 UL/C-UL, CSA, VDE 和 TV 等。
    - 小型尺寸: 设计紧凑,易于安装在各种设备中。

    应用案例和使用建议


    HE-S 系列继电器适合应用于以下场景:
    - 太阳能发电系统:通过逆变器实现能量转换。
    - 不间断电源 (UPS):提供可靠的电力保障。
    - 变频器: 管理电机的速度和转矩。
    - 商用空调: 控制设备的运行状态。
    使用建议:
    - 确保使用前熟悉相关电气安全法规,如电气用品安全法。
    - 在自动焊接时,预热温度不超过120°C,焊接时间不超过10秒。
    - 手动焊接时,温度应控制在270°C至350°C之间,时间不超过5秒。
    - 在使用和运输过程中,确保环境温度和湿度在规定的范围内。

    兼容性和支持


    HE-S 系列继电器兼容各种电气设备和控制系统。Panasonic 提供详细的安装指南和技术支持,确保用户能够顺利部署和使用该产品。此外,Panasonic 还提供全面的售后服务和维护计划,以确保用户需求得到满足。

    常见问题与解决方案


    - 问题1: 焊接过程中出现焊锡飞溅现象。
    - 解决方案: 使用适当的焊接温度和时间,确保焊接过程平稳进行。

    - 问题2: 使用过程中发现继电器发热严重。
    - 解决方案: 检查环境温度和湿度是否超标,确保在规定范围内使用。必要时考虑增加散热装置。
    - 问题3: 发现触点接触不良。
    - 解决方案: 检查焊接质量及触点连接是否紧密,重新焊接或调整触点位置。

    总结和推荐


    Panasonic 的 HE-S 系列继电器凭借其高容量、长寿命、低功耗等特点,非常适合用于能源管理和工业自动化等领域。其广泛的适用性和可靠的安全性能使其成为众多用户的首选。鉴于此,我们强烈推荐此款继电器在需要高性能和高可靠性的应用场合中使用。

AHES3191参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 36mm*30mm*40mm
安装方式 通孔安装
零件状态 在售
包装方式 散装,托盘,袋装

AHES3191厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

AHES3191数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC AHES3191 AHES3191数据手册

AHES3191封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 35.7143
250+ ¥ 33.7079
库存: 11975
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 892.85
