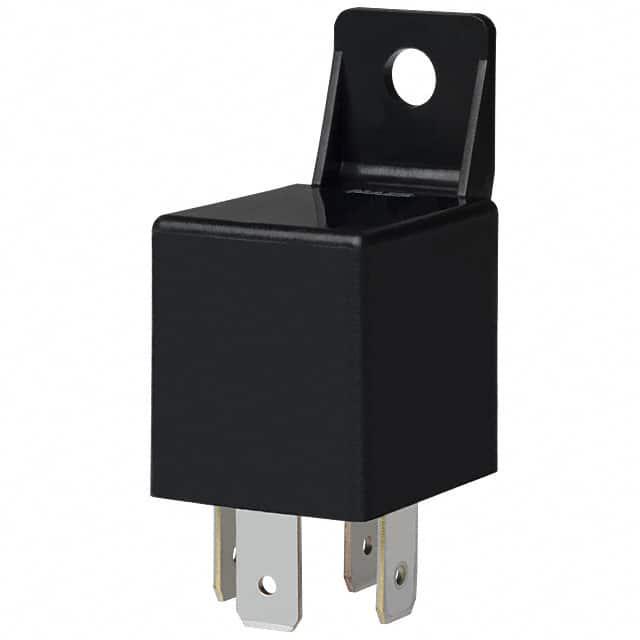

CB1A-M-24V

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: Power Relay 24VDC 40A SPST-NO(22x30x41)mm Bracket Automotive
供应商型号: 4203965
供应商: 海外现货
标准整包数: 1
PANASONIC 其他继电器 CB1A-M-24V

CB1A-M-24V概述

    ASCTB220E 汽车继电器技术手册

    产品简介


    ASCTB220E 系列是专为汽车及其他严苛环境设计的微型 ISO 继电器。这款继电器采用国际标准化组织(ISO)的终端布置方式,具有紧凑且高容量的特点,特别适用于各种车载系统、建筑设备及农业设备中。产品主要应用于汽车电机控制、空调系统、防抱死制动系统(ABS)、电动助力转向系统(EPS)等关键子系统。

    技术参数


    ASCTB220E 系列继电器的主要技术规格如下:
    - 型号及电压:标准型(12V 和 24V),耐热型(12V 和 24V)
    - 接点配置:单掷(Form A);双掷(Form C)
    - 接点额定负载:14V DC 下,Form A 型号单掷最大电流 40A,双掷最大电流 30A;高接触容量型单掷最大电流 50A,双掷最大电流 30A
    - 电阻规格:初始接触电阻最大 15mΩ(以 1A 6V DC 测量)
    - 操作(设置)电压(冷启动):12V 时 3 至 7V,24V 时 6 至 14V
    - 释放(复位)电压:12V 时 1.2 至 4.2V,24V 时 2.4 至 8.4V
    - 工作温度范围:标准型 -40 至 +85°C,耐热型 -40 至 +125°C
    - 重量:约 33g

    产品特点和优势


    ASCTB220E 系列继电器具备以下优势:
    - 兼容性:采用 ISO 终端布置,易于集成到多种电路板设计中。
    - 可靠性:通过高达 10^6 次机械操作和 10^5 次电气操作测试,确保长寿命使用。
    - 耐高温:耐热型产品可在 125°C 环境下稳定工作,适用于极端条件下的应用。
    - 紧凑设计:高度紧凑的设计使其适合空间受限的应用场合。
    - 防护等级:具备防水、防尘和抗震特性,适用于工业应用中的恶劣环境。

    应用案例和使用建议


    ASCTB220E 系列继电器广泛应用于汽车电机控制系统、空调系统、防抱死制动系统(ABS)及电动助力转向系统(EPS)。具体应用场景包括但不限于:
    - 在电动汽车的电池管理系统中,作为电池开关的控制元件。
    - 在建筑设备的液压系统中,作为泵站控制的切换装置。
    - 在农业机械中,用于收割机的液压系统控制。
    使用建议:
    - 确保继电器的接线正确无误,以避免短路或其他电气故障。
    - 使用过程中要注意保持周围环境的湿度和温度在规定范围内,避免损坏继电器。
    - 在安装过程中要遵守相关标准,确保符合安全要求。

    兼容性和支持


    ASCTB220E 系列继电器与其他标准电路板兼容,支持插入式和板载安装。制造商提供详细的技术文档和应用指南,以确保客户能够轻松集成和使用该产品。此外,供应商还提供了长期的技术支持和售后服务,确保客户能够获得最佳的使用体验。

    常见问题与解决方案


    1. 问题:继电器不工作
    - 解决方案:检查电源电压是否符合要求,确认接线正确无误,必要时联系技术支持。
    2. 问题:接触电阻过高
    - 解决方案:检查继电器的安装和使用环境是否符合要求,确保清洁接触面并重新安装。
    3. 问题:操作时间不稳定
    - 解决方案:检查操作环境是否存在振动或冲击,确保安装固定稳固,避免干扰。

    总结和推荐


    ASCTB220E 系列继电器凭借其高性能、高可靠性和良好的适用性,在众多应用场景中表现出色。它不仅适用于汽车工业,还可广泛应用于建筑设备和农业机械等领域。鉴于其优良的性能指标和出色的耐用性,强烈推荐在需要高可靠性的电路系统中使用该系列产品。

CB1A-M-24V参数

参数
继电器类型 -
开关功能 -
安装方式 底座安装
零件状态 在售
包装方式 散装

CB1A-M-24V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

CB1A-M-24V数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC CB1A-M-24V CB1A-M-24V数据手册

CB1A-M-24V封装设计

查看详情并下载
Symbol
Footprint
3D Model
