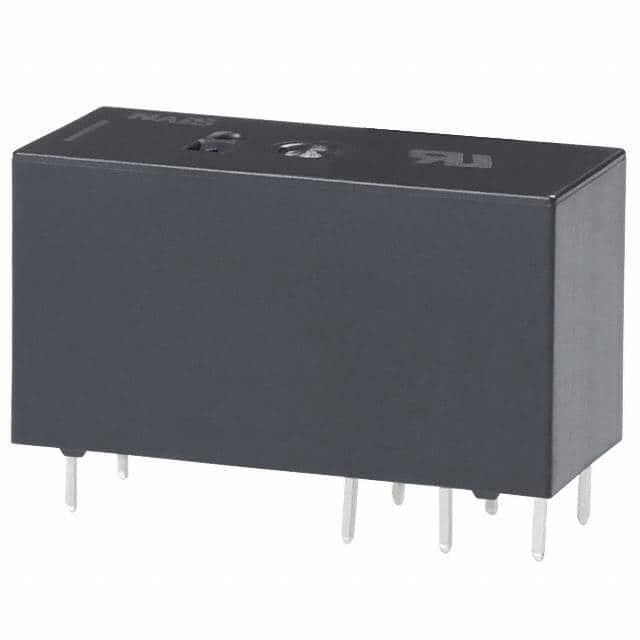

ALZ52B24

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 DIP 通孔安装
供应商型号: UA-ALZ52B24
供应商: 海外现货
标准整包数: 1
PANASONIC 其他继电器 ALZ52B24

ALZ52B24概述

    Panasonic LZ Relays 技术手册概述

    产品简介


    Panasonic LZ 系列继电器是用于工业控制和家庭设备的小型低轮廓继电器。该系列产品采用先进的设计,具备高绝缘电阻、优秀的热稳定性、低功耗等特点,适用于各种电子设备。LZ 系列继电器的主要功能是在电路中实现电流通断的控制,广泛应用于家用电器、办公设备及工业自动化设备中。

    技术参数


    以下是 LZ 系列继电器的关键技术参数:
    - 外形尺寸:28.8mm(长)× 12.5mm(宽)× 15.7mm(高)
    - 接触形式:1 Form C 和 1 Form A
    - 额定电压:5V DC 至 24V DC
    - 最大切换电流:16A
    - 额定功率:400mW
    - 温度范围:-40°C 至 +85°C
    - 热稳定性:最高可承受 85°C(Class B),105°C(Class F)
    - 绝缘电阻:初始值最低为 1,000 MΩ(500V 直流测试)
    - 击穿电压:接触间 1,000 Vrms,接触与线圈间 5,000 Vrms
    - 浪涌电压:初始值为 10kV
    - 操作时间:最大 15ms(不包括触点反弹时间)
    - 释放时间:最大 5ms(不包括触点反弹时间)

    产品特点和优势


    1. 低轮廓设计:高度仅为 15.7mm,适合空间受限的应用场景。
    2. 高绝缘电阻:保持至少 10mm 的绝缘距离,具有 10kV 以上的抗浪涌电压能力。
    3. 优秀的热稳定性:可在高达 85°C 的环境中使用。
    4. 低功耗:额定功率仅为 400mW,节省能源。
    5. 安全认证:符合 UL/C-UL 和 VDE 安全标准。
    6. 优越的跟踪和热稳定性:满足 EN60335-1 GWT 要求。

    应用案例和使用建议


    LZ 系列继电器广泛应用于多种设备,包括:
    - 家用电器(如电视、微波炉、加热器等)
    - 办公设备(如复印机、空调、自动售货机等)
    - 工业设备(如机床、机器人、温度控制器等)
    建议在使用时注意散热设计,以确保长时间稳定运行。同时,在高频率开关操作下,需要监测实际负载下的使用寿命,以便及时更换。

    兼容性和支持


    LZ 系列继电器支持多种管脚布局和封装方式,具体型号根据所需电压和接触形式选择。厂商提供技术支持和售后服务,确保客户在使用过程中获得必要的帮助。

    常见问题与解决方案


    1. 如何处理高温环境下的热稳定性问题?
    - 解决方案:确保良好的通风条件,避免在极端环境下连续工作。如有必要,可采取额外的散热措施。
    2. 如何确定合适的额定电压?
    - 解决方案:根据实际负载需求选择合适的电压等级,以保证继电器正常工作并延长寿命。
    3. 如何提高使用寿命?
    - 解决方案:避免频繁的高速开关操作,按照厂家推荐的操作速度进行使用。同时,定期检查和维护设备,确保其处于良好状态。

    总结和推荐


    Panasonic LZ 系列继电器以其紧凑的设计、卓越的性能和广泛的应用范围成为市场上极具竞争力的产品。在多个应用场景中表现优异,特别适合在小型化设备中使用。建议在购买前详细了解具体型号的技术规格,以确保其满足特定需求。总体而言,这是一款值得推荐的优质产品。

ALZ52B24参数

参数
继电器类型 通用继电器
开关功能 -
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

ALZ52B24厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ALZ52B24数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC ALZ52B24 ALZ52B24数据手册

ALZ52B24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.655 ¥ 6.0378
272+ $ 0.655 ¥ 6.0378
855+ $ 0.655 ¥ 6.0378
2225+ $ 0.655 ¥ 6.0378
库存: 3740
起订量: 174 增量: 800
交货地:
最小起订量为:1
合计: ¥ 6.03
