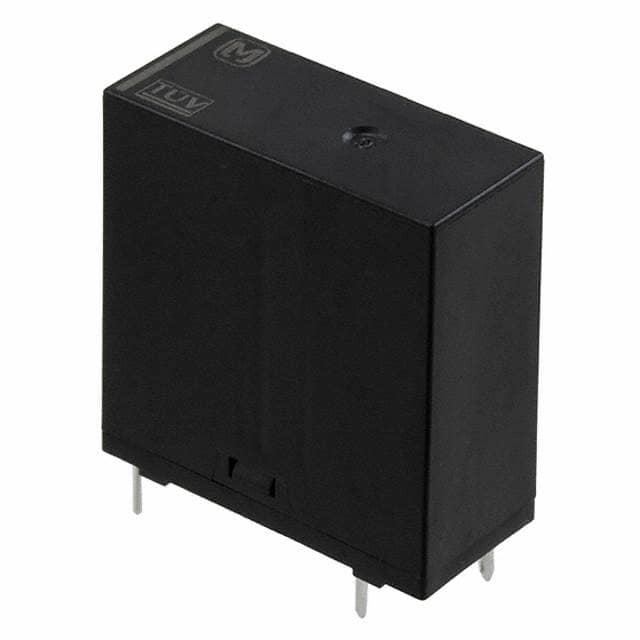

LKG1AF-12V-16

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 通孔安装
供应商型号: 255-4006-5-ND
供应商: Digi-Key
标准整包数: 1000
PANASONIC 其他继电器 LKG1AF-12V-16

LKG1AF-12V-16概述


    产品简介


    LKG1aF系列功率继电器
    LKG1aF系列是Panasonic公司推出的高可靠性功率继电器,主要应用于音频视觉设备、家用电器、办公设备等场合。本系列产品以其高性能、高可靠性和广泛的应用范围,成为工业自动化控制、智能家居等领域中的重要选择。

    技术参数


    | 参数 | 规格 |

    | 接触间隙 | 1 mm (0.039英寸) |
    | 额定接触容量 | 10A(1 mm 0.039英寸接触间隙类型);16A(1 mm 0.039英寸接触间隙类型);16A标准型 |
    | 额定线圈电压 | 5V DC, 9V DC, 12V DC, 24V DC |
    | 拾起电压 | 5V DC: 初始值为0.75V DC;9V DC: 初始值为6.5V DC;12V DC: 初始值为11.7V DC;24V DC: 初始值为23.4V DC |
    | 释放电压 | 5V DC: 初始值为0.1V DC;9V DC: 初始值为1.17V DC;12V DC: 初始值为1.56V DC;24V DC: 初始值为3.12V DC |
    | 线圈电阻 | 5V DC: 47Ω;9V DC: 153Ω;12V DC: 272Ω;24V DC: 1087Ω |
    | 最大操作电流 | ±10%(在20°C/68°F时) |
    | 最大操作功率 | 530mW (5V DC);1.17W (12V DC);2.34W (24V DC) |
    | 工作温度范围 | -40°C至+70°C (-40°F至+158°F) |
    | 绝缘电阻 | 初始值不小于1000MΩ(在500V DC时) |

    产品特点和优势


    1. 宽泛的额定接触容量:提供10A和16A两种接触容量,适用于多种负载需求。
    2. 高涌流电流能力:通过TV-5认证,能够在短时间内承受大电流冲击,确保系统的稳定性和可靠性。
    3. 长时间绝缘距离:接触和线圈间的最小爬电距离和空气间隙为6mm (0.236英寸),可耐受10,000V的瞬态电压,符合IEC 60065标准。
    4. 抗干扰设计:采用防电磁干扰设计,提高产品的可靠性和使用寿命。

    应用案例和使用建议


    典型应用案例
    - 音频视觉设备:用于切换信号源或控制音量。
    - 家用电器:如空调、冰箱、洗衣机等,用于控制电路的通断。
    - 办公设备:打印机、复印机等,用于控制打印任务和电源开关。
    使用建议
    1. 环境温度和湿度控制:确保设备工作在规定的温度和湿度范围内,避免过热或凝露现象影响正常工作。
    2. 合理选择电压等级:根据实际应用需求选择合适的线圈电压等级,以保证最佳性能和稳定性。
    3. 考虑安装位置:尽量将继电器安装在易于维护的位置,避免电磁干扰和其他外部因素的影响。

    兼容性和支持


    LKG1aF系列继电器与多数标准的PCB布局兼容,可直接焊接到印刷电路板上。Panasonic提供详细的技术文档和支持服务,包括但不限于CAD数据下载、产品手册和技术支持热线。

    常见问题与解决方案


    1. Q: 继电器拾起电压波动较大怎么办?
    - A: 检查电源电压是否稳定,如果波动较大可以考虑增加稳压电路或使用更好的电源供应。
    2. Q: 继电器接触电阻偏高如何处理?
    - A: 清洁接触面,检查是否有氧化或其他杂质,并定期进行维护。

    总结和推荐


    综上所述,LKG1aF系列继电器凭借其广泛的额定接触容量、高涌流电流能力和长寿命等特点,在众多应用领域中表现出色。推荐在需要高可靠性、强抗干扰能力和良好电气特性的应用场景中使用。
    如果您正在寻找一款稳定可靠的继电器来满足您的应用需求,LKG1aF系列将是您不错的选择。

LKG1AF-12V-16参数

参数
继电器类型 通用继电器
开关功能 -
安装方式 通孔安装
零件状态 停产
包装方式 托盘

LKG1AF-12V-16厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

LKG1AF-12V-16数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC LKG1AF-12V-16 LKG1AF-12V-16数据手册

LKG1AF-12V-16封装设计

查看详情并下载
Symbol
Footprint
3D Model
