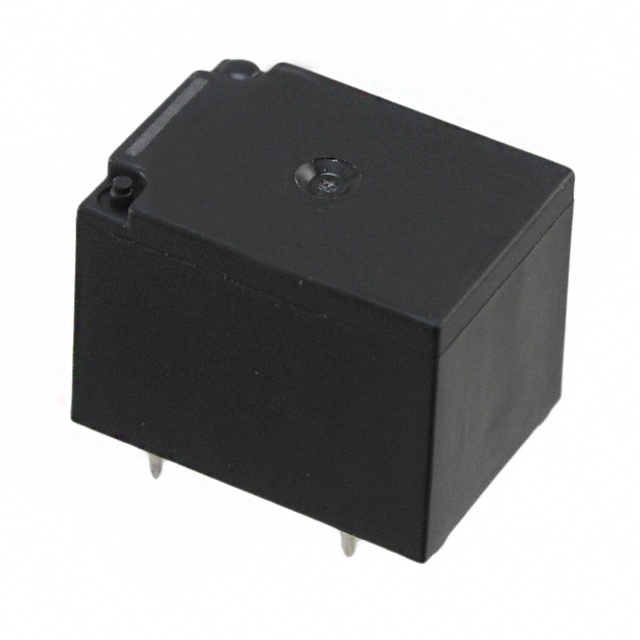

JS1-48V-F

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: Panasonic 中间继电器, 48V 直流线圈电压, 切换电流5A, 单刀双掷
供应商型号:
供应商:
标准整包数: 0
PANASONIC 其他继电器 JS1-48V-F

JS1-48V-F概述

    JS系列微型PC板式功率继电器技术手册

    产品简介


    JS系列微型PC板式功率继电器是一种小型化的电子元件,具备广泛的应用范围。其主要功能是作为开关控制元件,在家电、汽车、办公设备和自动售货机等领域得到广泛应用。该系列继电器通过提供可靠的电流切换能力,确保系统的稳定运行。

    技术参数


    以下是JS系列继电器的主要技术规格和性能参数:
    | 参数 | 描述 |

    | 接触容量 | 10 A |
    | 工作电压 | 5 V, 6 V, 9 V, 12 V, 18 V, 24 V, 48 V |
    | 初始接触电阻 | ≤100 mΩ(6 V DC, 1 A) |
    | 额定功率 | 360 mW |
    | 最大切换功率 | 2,500 VA |
    | 最大切换电压 | 250 V AC, 100 V DC |
    | 最大切换电流 | 10 A (AC), 5 A (DC) |
    | 最小切换容量 | 100 mA, 5 V DC |
    | 预期寿命 | 机械:10^7 次 (180 cpm) |
    电气:2×10^5 次 (10 A, 125 V AC) |
    | 运行时间 | ≤10 ms |
    | 释放时间(无二极管) | ≤10 ms |
    | 温度上升 | ≤35°C (在额定电压下) |
    | 冲击耐受性 | 功能性:98 m/s² {10 G} |
    破坏性:980 m/s² {100 G} |
    | 振动耐受性 | 功能性:10 至 55 Hz,振幅 1.6 mm |
    破坏性:10 至 55 Hz,振幅 2 mm |

    产品特点和优势


    - 小型化设计:JS系列继电器采用了通用的终端脚印设计,使其能够适应多种不同的电路板布局。
    - 高接触容量:10 A的接触容量使得其适用于多种高压场合。
    - 高可靠性:通过密封结构的设计以及防焊渣型继电器的选择,提高了继电器的整体寿命和稳定性。
    - 环保材料:引入镉自由型产品以减少环境危害物质,提高产品环保性。

    应用案例和使用建议


    - 家电行业:用于空调、热水器等家用电器的控制电路。
    - 汽车行业:用于电动车窗、车门锁、天线等控制。
    - 办公设备:适用于打印机、传真机等办公自动化设备。
    - 自动售货机:确保内部电路的安全可靠运行。
    使用建议:
    1. 在高负载条件下,建议监测接触电阻的变化。
    2. 避免在极端温度环境下使用,特别是高温环境下要重新评估接触材料的使用寿命。
    3. 对于长期工作的应用,建议选择长寿命型继电器以保证系统稳定运行。

    兼容性和支持


    - 标准型:UL/CSA, VDE, TÜV认证。
    - 长寿命型:UL/CSA, VDE认证。
    - 高浪涌电压型:UL/CSA认证。
    厂商提供了详细的技术支持和售后保障,包括详细的使用指南和技术咨询。

    常见问题与解决方案


    - Q: 如何确定继电器的工作状态?
    A: 可通过检测继电器的动作时间和释放时间来判断。
    - Q: 继电器在高温环境下的表现如何?
    A: 高温会增加继电器的动作电压,因此需要适当调整输入电压。
    - Q: 如何延长继电器的使用寿命?
    A: 定期检查接触电阻和动作频率,避免长时间高负载工作。

    总结和推荐


    综上所述,JS系列继电器凭借其小巧的体积、高的接触容量和良好的可靠性,广泛应用于各种工业领域。对于需要高度可靠性的场合,推荐选择带有长寿命型和高浪涌电压型的产品。这些继电器为系统提供了稳定可靠的控制,是高性能应用的理想选择。

JS1-48V-F参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 22mm*16mm*16mm
通用封装 SPDT
安装方式 通孔安装
零件状态 停产
包装方式 散装
