ALZ11F12W

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 SPDT 通孔安装
供应商型号: 769-ALZ11F12W
供应商: Mouser
标准整包数: 1

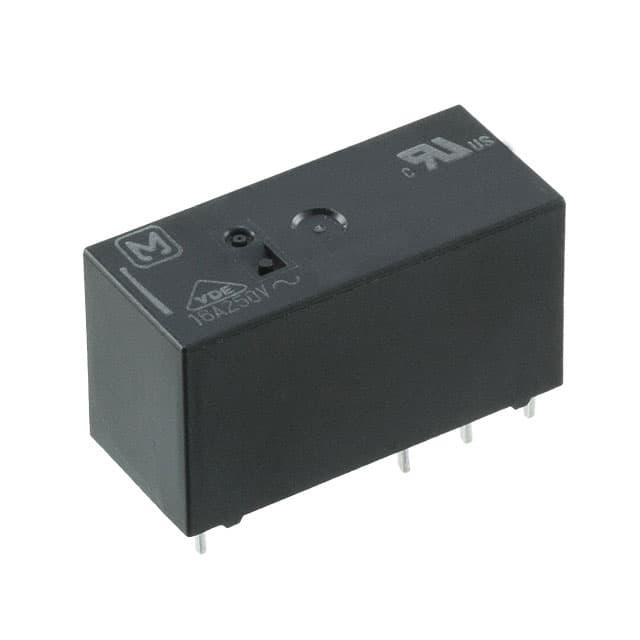

PANASONIC 其他继电器 ALZ11F12W

ALZ11F12W概述


    产品简介


    Panasonic LZ (ALZ) 继电器是一款专为多种应用设计的低轮廓型继电器,具有高度仅为15.7毫米(0.618英寸)的特点。该继电器广泛应用于家用电器、办公设备和工业设备中。例如,在电视机、微波炉、复印机以及各种温度控制器中都能看到其身影。此款继电器以其卓越的绝缘特性、出色的热稳定性、低功耗操作等特点著称。

    技术参数


    - 外形尺寸:长度28.8毫米(1.134英寸),宽度12.5毫米(0.492英寸),高度15.7毫米(0.618英寸)
    - 额定功率:16安培
    - 线圈电压:5V、9V、12V、18V、24V直流
    - 额定切换容量(电阻负载):16安培,250伏交流电
    - 绝缘距离:10毫米
    - 最大开关电压:440伏交流电
    - 最大开关电流:16安培
    - 典型功耗:400毫瓦(在20摄氏度时)

    产品特点和优势


    1. 低轮廓设计:LZ继电器采用了非常薄的设计,高度仅为15.7毫米,使其非常适合空间有限的应用场合。
    2. 高绝缘电阻:该继电器的绝缘特性通过保持至少10毫米的绝缘距离实现,同时反向冲击电压达到10千伏以上,符合欧洲强化绝缘要求。
    3. 出色的热稳定性:LZ继电器可以在高达85摄氏度的环境中工作,符合B类标准,而F类则支持高达105摄氏度的工作环境。
    4. 低功耗操作:仅需400毫瓦的额定操作功率。
    5. 安全认证:LZ继电器获得了UL/C-UL、VDE的安全认证。
    6. 火焰阻燃及跟踪阻力:LZ继电器符合EN60335-1标准。

    应用案例和使用建议


    家用电器:LZ继电器适用于各类家电,如电视、微波炉、音频设备、加热器等。建议在选择继电器时考虑其额定电流和电压,确保与家用设备的电气规格相匹配。
    办公设备:该继电器也适用于办公设备,如复印机、分体式空调和自动售货机。在这些应用中,继电器需要具备较高的抗冲击能力和振动抵抗力,以适应日常使用条件。
    工业设备:在工业设备中,如机床、机器人和温度控制器中,LZ继电器同样表现出色。对于工业应用,需要注意继电器的耐温范围和预期寿命。

    兼容性和支持


    LZ继电器提供了多种包装选项,包括纸箱包装和管状包装。具体请参阅产品订购信息。此外,Panasonic提供全面的技术支持和维护服务,确保用户能够正确安装和使用继电器。

    常见问题与解决方案


    问题1:如何去除保护帽?
    解决方法:在焊接/清洗过程后,移除保护帽可以延长继电器的使用寿命。建议参考使用指南以获取详细步骤。
    问题2:如何避免电磁干扰?
    解决方法:可以使用EMI滤波器或其他适当的电路设计来减少干扰。同时,确保继电器的接线合理布局以减小干扰源的影响。

    总结和推荐


    Panasonic LZ (ALZ) 继电器凭借其低轮廓设计、高绝缘电阻、出色的热稳定性和低功耗等特性,使其成为多领域应用的理想选择。其广泛的应用范围和可靠的安全认证使其在市场上具有很强的竞争力。强烈推荐使用该继电器以提高系统的稳定性和可靠性。
    本文通过详细介绍了LZ (ALZ) 继电器的产品特性、技术规格、应用场景和常见问题解决方案,旨在帮助用户更好地了解和选择这款继电器。希望本文能为您的项目选择合适的继电器提供有力的支持。

ALZ11F12W参数

参数
继电器类型 通用继电器
开关功能 -
通用封装 SPDT
安装方式 通孔安装
零件状态 在售
包装方式 散装

ALZ11F12W厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ALZ11F12W数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC ALZ11F12W ALZ11F12W数据手册

ALZ11F12W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.6455 ¥ 30.8045
10+ $ 3.267 ¥ 27.6062
50+ $ 2.8512 ¥ 24.0926
100+ $ 2.4516 ¥ 20.716
200+ $ 2.3544 ¥ 19.8947
500+ $ 2.268 ¥ 19.1646
1000+ $ 2.1105 ¥ 17.8337
2500+ $ 2.058 ¥ 17.3901
库存: 0
起订量: 1 增量: 1
