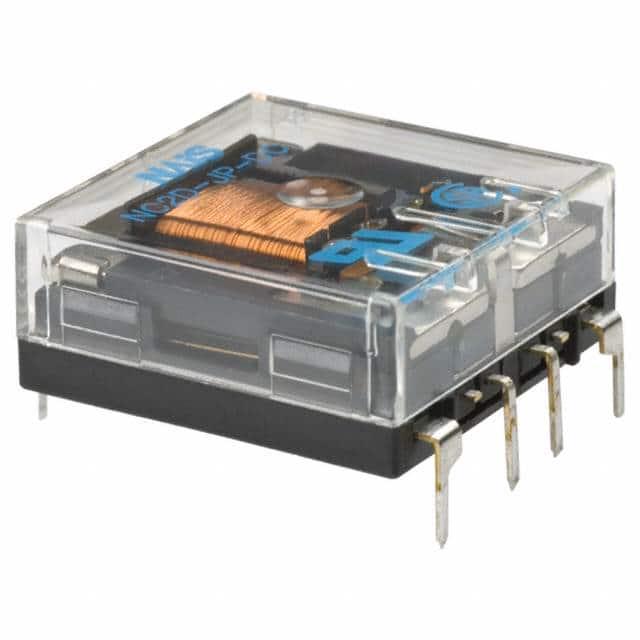

NC2D-JP-DC6V

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 通孔安装 25.4mm(长度)*28.34mm(高度)
供应商型号: 769-NC2D-JP-DC6V
供应商: Mouser
标准整包数: 1
PANASONIC 其他继电器 NC2D-JP-DC6V

NC2D-JP-DC6V概述


    产品简介


    本文介绍的是一款高性能的扁平电磁继电器(Relay),型号为NC2D-JP。该产品主要用于信息处理、电信设备、加热设备及控制面板等领域。其紧凑的设计使其适用于高密度安装,尤其适合于电脑终端设备、空调、工业设备等多种应用场景。此外,该产品通过了UL和CSA认证,符合日本电气装置及材料控制法标准。

    技术参数


    该产品的技术参数如下:
    - 接触排列:2 Form C / 4 Form C
    - 额定线圈电压:3V DC 至 100V DC(直流电)
    - 接点容量:标准型:5A@250V AC, 5A@30V DC;琥珀色型:3A@250V AC, 5A@30V DC
    - 最大切换功率:标准型:1250VA,150W;琥珀色型:750VA,150W
    - 最大切换电流:标准型:5A;琥珀色型:3A(AC),5A(DC)
    - 线圈电阻:3V DC时为25Ω,100V DC时为13500Ω
    - 线圈电感:3V DC时为24.2mH,100V DC时为9470mH
    - 工作温度范围:标准型:-40°C 至 +70°C;琥珀色型:-40°C 至 +55°C(100V DC)

    产品特点和优势


    这款NC2D-JP继电器具有以下独特功能和优势:
    1. 紧凑设计:采用扁平电磁设计,厚度仅为10.9mm(0.429英寸)的薄型封装,宽仅11.2mm(0.441英寸),非常适合高密度PCB板安装。
    2. 高可靠性:采用了镀金双接触结构,确保稳定的接触电阻和可靠的接触性能。
    3. 安全认证:通过UL和CSA认证,符合日本电气装置及材料控制法标准,保障产品在各种应用场景下的安全性。

    应用案例和使用建议


    应用案例
    该继电器被广泛应用于信息处理和电信设备,如计算机和终端设备。此外,它还用于加热设备(如燃气热风加热设备和空调系统)和定时器、温度控制器等需要小型化的产品中。同时,在工业设备的控制面板中也有广泛应用,例如机床、工厂自动化设备和数控(NC)机床。
    使用建议
    为了确保该继电器的最佳性能和寿命,建议遵循以下几点:
    - 确保继电器工作温度在规定的范围内(标准型:-40°C 至 +70°C;琥珀色型:-40°C 至 +55°C)。
    - 在操作时注意避免过高的连续电压,特别是在高温环境下(如附图所示的测试数据)。
    - 在安装时保持良好的散热条件,以防止温度过高导致损坏。

    兼容性和支持


    该继电器支持多种类型的线圈电压,包括直流电压3V至100V和交流电压12V至100V。制造商提供了全面的技术支持和维护服务,包括详细的使用指南和技术文档。

    常见问题与解决方案


    - 问题1:继电器工作时出现异常声音
    解决方案:检查接点是否有灰尘或氧化物,必要时清洁接点。确保接点之间无杂物,并保持良好的接触状态。

    - 问题2:继电器操作时间超过规定值
    解决方案:检查负载是否过大或线路是否正常,确保在额定范围内运行。若负载过大,可考虑更换更大容量的继电器。

    总结和推荐


    综上所述,NC2D-JP继电器凭借其紧凑的设计、高可靠性和广泛的认证标准,在众多应用场景中表现优异。该产品适用于各种信息处理、电信设备以及工业控制领域。因此,我们强烈推荐该产品给需要高密度安装和高可靠性的应用场景。

NC2D-JP-DC6V参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 25.4mm(长度)*28.34mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

NC2D-JP-DC6V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

NC2D-JP-DC6V数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC NC2D-JP-DC6V NC2D-JP-DC6V数据手册

NC2D-JP-DC6V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 20.1595 ¥ 170.3478
10+ $ 18.4032 ¥ 155.507
20+ $ 17.5392 ¥ 148.2062
60+ $ 17.2044 ¥ 145.3772
100+ $ 16.296 ¥ 137.7012
260+ $ 15.981 ¥ 135.0394
500+ $ 15.5925 ¥ 131.7566
库存: 0
起订量: 1 增量: 1
