首页  >  产品百科  >  HL1-HP-DC24V

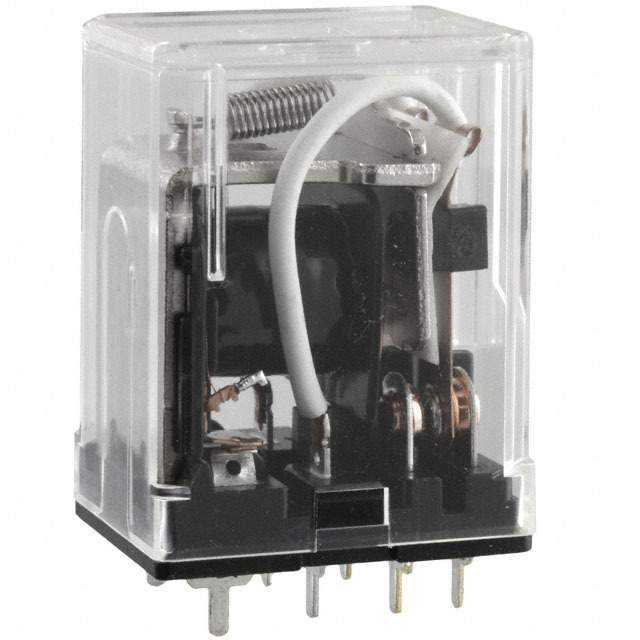

HL1-HP-DC24V

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 SPDT 通孔安装
供应商型号: HL1-HP-DC24V-ND
供应商: Digi-Key
标准整包数: 1
PANASONIC 其他继电器 HL1-HP-DC24V

HL1-HP-DC24V概述

    HL Power Relay 技术手册概述
    本文档旨在为HL系列继电器提供全面的技术手册内容,涵盖产品简介、技术参数、产品特点与优势、应用案例及使用建议、兼容性和支持、常见问题及解决方案等方面。以下是详细内容:

    1. 产品简介


    HL系列继电器是小型高容量开关装置,采用紧凑设计,适用于电力站控制设备、冰箱、楼宇控制设备、办公机械及医疗设备等领域。它们具有高切换容量、坚固的构造及长寿命的特点。

    2. 技术参数


    HL系列继电器的主要技术参数如下:
    - 型号:1 Form C (15 A 125 V AC),2 Form C (10 A 250 V AC)
    - 尺寸:27.2 mm x 35.4 mm x 20.8 mm (约1.071英寸 x 1.394英寸 x 0.819英寸)
    - 初始接触电阻:最大50毫欧(通过电压降法测试)
    - 额定负载:15 A @ 125 V AC,10 A @ 250 V AC
    - 最大切换功率:交流2,500 VA,直流90 W
    - 最大切换电流:15 A (1 Form C),10 A (2 Form C)
    - 最小切换能力:100 mA,5 V DC
    - 预期寿命:
    - 机械寿命:180 cpm下5×10⁷次(AC),10⁶次(DC)
    - 电气寿命:15 A @ 125 V AC下5×10⁵次,10 A @ 250 V AC下5×10⁵次
    - 操作时间:最大25 ms(DC和AC类型)
    - 释放时间:最大25 ms(DC和AC类型)
    - 温度上升:最大80°C
    - 冲击耐受性:
    - 功能性:最小196 m/s² (20G)
    - 破坏性:最小980 m/s² (100G)
    - 振动耐受性:
    - 功能性:10至55 Hz,双振幅1 mm
    - 破坏性:10至55 Hz,双振幅2 mm
    - 环境条件:
    - 工作温度:-50°C 至 +70°C
    - 湿度:5%至85% RH
    - 重量:约35克(1.25盎司)

    3. 产品特点和优势


    - 紧凑设计:采用紧凑型设计,节省空间。
    - 高切换容量:1 Form C和2 Form C两种型号,分别适用于不同应用场合。
    - 坚固耐用:适合恶劣的应用环境,拥有长寿命。
    - 低接触电阻:初始接触电阻低,确保良好的电气连接。
    - 耐久性强:在高频切换条件下仍保持稳定的性能。

    4. 应用案例和使用建议


    - 应用案例:适用于电力站控制设备、冰箱、楼宇控制设备、办公机械及医疗设备。
    - 使用建议:
    - 选择适当的型号以满足不同应用的需求。
    - 在安装时注意确保设备的散热良好,避免过热影响寿命。
    - 定期检查设备的工作状态,确保长期稳定运行。

    5. 兼容性和支持


    - 兼容性:可应用于多种标准的电气系统,具体型号可根据客户需求定制。
    - 支持:厂商提供全方位的技术支持和维护服务,确保客户能够得到及时有效的帮助。

    6. 常见问题与解决方案


    - Q:在高频率切换下,继电器的寿命会降低吗?
    - A:是的,频繁的切换可能会降低继电器的寿命。建议根据实际应用情况调整负载,以延长使用寿命。
    - Q:继电器如何进行维护?
    - A:定期清洁继电器表面,确保无灰尘和污垢;检查接触点是否磨损,必要时更换新的继电器。

    7. 总结和推荐


    综上所述,HL系列继电器凭借其紧凑的设计、高容量、坚固耐用及长寿命等特点,在众多应用领域表现出色。对于需要高效能、高可靠性的设备,HL继电器是理想的选择。强烈推荐在关键设备中使用。
    此文档由专业团队整理编写,旨在为客户提供全面的技术支持。如有任何疑问或需要进一步信息,请联系技术支持部门。

HL1-HP-DC24V参数

参数
继电器类型 通用继电器
开关功能 -
通用封装 SPDT
安装方式 通孔安装
零件状态 停产

HL1-HP-DC24V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

HL1-HP-DC24V数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC HL1-HP-DC24V HL1-HP-DC24V数据手册

HL1-HP-DC24V封装设计

查看详情并下载
Symbol
Footprint
3D Model
