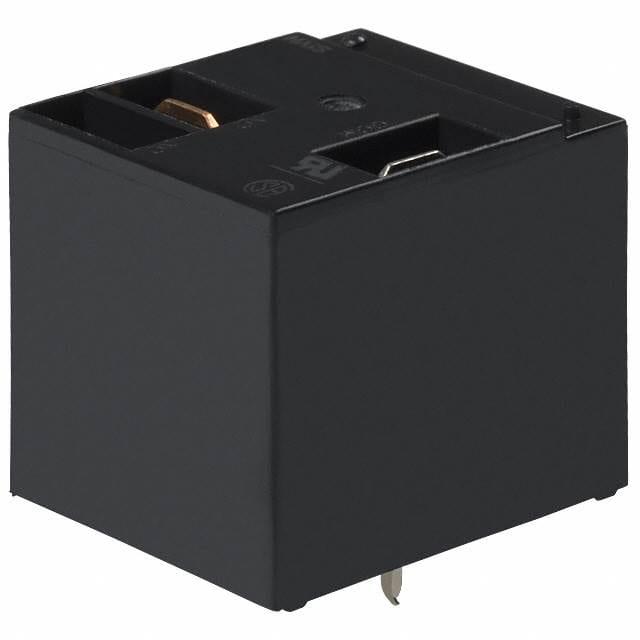

JTN1S-TMP-F-DC12V

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 SPDT 通孔安装
供应商型号: JTN1S-TMP-F-DC12V
供应商: Master
标准整包数: 25
PANASONIC 其他继电器 JTN1S-TMP-F-DC12V

JTN1S-TMP-F-DC12V概述

    Panasonic JTN1S & JTN1AS Power Relays

    1. 产品简介


    产品概述
    Panasonic 的 JTN1S 和 JTN1AS 系列是工业级高可靠性继电器,广泛应用于空调、加热通风、家庭电器等领域。这两款继电器具备高开关容量,能够处理高达 30A 的电流,并且提供多种电压选项,确保满足不同应用需求。

    2. 技术参数


    | 参数类别 | 规格描述 |

    | 基本规格 | 1 Form A / 1 Form C Sealed Type |
    | 标准包装 | PCB 类型:每箱 50 片;每盒 500 片
    TMP 类型:每箱 50 片;每盒 300 片 |
    | 电气特性 | 额定开关容量(电阻负载):20A @ 277V AC (Form A)
    最大切换功率(电阻负载):8,310VA (Form A) |
    | 电气规格 | 额定线圈电压:5V, 6V, 9V, 12V, 15V, 18V, 24V DC |
    | 接触材料 | 银锡氧化物(AgSnO2) |
    | 绝缘电阻 | ≥100 MΩ @ 500V DC |
    | 接触电阻 | ≤50 mΩ |
    | 耐压 | 接触间:1,200 Vrms @ 1 min.
    接触对线圈:2,500 Vrms @ 1 min. |
    | 使用寿命 | 机械寿命:≥1×10^7 次
    电气寿命:≥1×10^5 次 @ 20 次/分钟(电阻负载) |

    3. 产品特点和优势


    - 高开关容量:支持高达 30A 的电流处理能力,适用于高负荷应用场景。
    - 多样化的电压选择:支持多种直流电压输入,方便集成于不同的系统中。
    - 密封设计:采用密封设计,提供更好的防尘和防水性能。
    - 认证认可:通过 UL 和 CSA 认证,确保安全性和可靠性。
    - 多接触配置:提供 Form A 和 Form C 两种接触配置,满足不同应用需求。

    4. 应用案例和使用建议


    - 应用案例:
    - 空调系统:用于控制压缩机和风扇的开关。
    - 加热通风系统:用于控制风扇、风门和阀门的开关。
    - 家庭电器:用于电饭煲、洗衣机等家用电器的控制。
    - 使用建议:
    - 确保电源电压符合产品规格要求。
    - 注意电路布局,确保继电器与驱动电路的匹配性。
    - 在高温环境中使用时,应考虑额外散热措施。

    5. 兼容性和支持


    - 兼容性:与常见的 PCB 设计和接线端子兼容。
    - 支持信息:厂商提供详细的使用指南和技术支持,帮助用户解决安装和调试中的问题。

    6. 常见问题与解决方案


    - 问题:继电器无法正常工作。
    - 解决方案:检查输入电压是否符合规格要求,确认连接无误。
    - 问题:频繁跳闸。
    - 解决方案:调整输入电压或检查负载是否超过额定值。
    - 问题:接触不良。
    - 解决方案:清洁接触面,重新安装。

    7. 总结和推荐


    总结:
    Panasonic JTN1S 和 JTN1AS 继电器凭借其高开关容量、广泛的电压支持和严格的认证标准,在工业和家电应用中表现出色。产品具备优秀的接触性能和可靠的使用寿命,适合各种严苛的应用环境。
    推荐:
    鉴于其高性能和广泛应用,强烈推荐使用 Panasonic JTN1S 和 JTN1AS 继电器。这些继电器不仅具备卓越的电气特性,还具有良好的兼容性和广泛的应用支持,是众多高可靠性要求项目的理想选择。

JTN1S-TMP-F-DC12V参数

参数
继电器类型 通用继电器
开关功能 -
通用封装 SPDT
安装方式 通孔安装
零件状态 停产
包装方式 散装

JTN1S-TMP-F-DC12V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

JTN1S-TMP-F-DC12V数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC JTN1S-TMP-F-DC12V JTN1S-TMP-F-DC12V数据手册

JTN1S-TMP-F-DC12V封装设计

查看详情并下载
Symbol
Footprint
3D Model
