JVN1AF-100V-F

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 通孔安装 22mm(长度)*16mm(高度)
供应商型号: JVN1AF-100V-F-ND
供应商: Digi-Key
标准整包数: 1

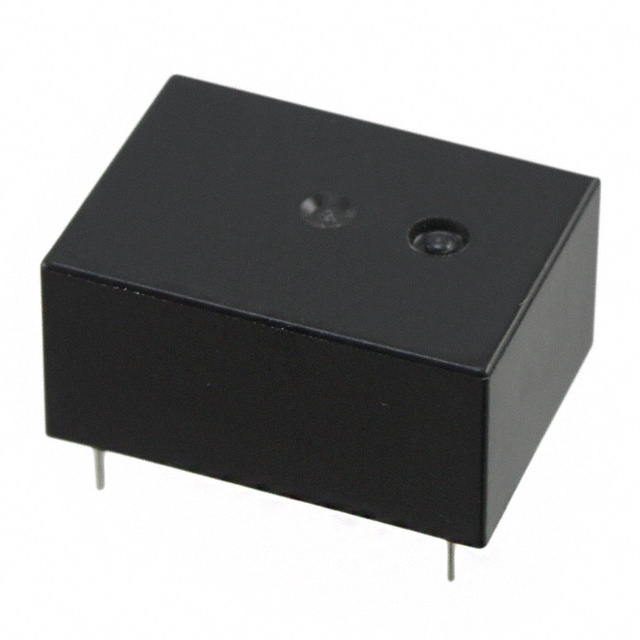

PANASONIC 其他继电器 JVN1AF-100V-F

JVN1AF-100V-F概述


    产品简介


    JV-N系列继电器是为加热控制应用而设计的紧凑型、高容量功率继电器。这些继电器具备标准高度(10.9 mm),适用于多种家用电器,如电熨斗、电热毯、洗衣机和热水器等。它们特别适合于需要频繁开关操作的场合,并且具有高灵敏度、高接触可靠性以及良好的安全标准认证。

    技术参数


    - 额定电压范围:4.5V至100V DC
    - 触点材料:AgSnO2型
    - 额定切换能力:16A 125V AC, 10A 277V AC, 10A 30V DC
    - 最大切换功率:2,770 VA, 300 W
    - 最大切换电压:277V AC, 110V DC (0.3A)
    - 最大切换电流:16A (125V AC), 10A (DC)
    - 绝缘电阻:初始值不小于1,000 MΩ(500V DC)
    - 击穿电压:初始值不小于1,000 Vrms (开路触点间),2,500 Vrms (触点与线圈间)
    - 机械寿命:至少2×10^7次(每分钟180次操作)
    - 电气寿命:最小5×10^4次(16A 125V AC),最小10^5次(10A 30V DC)
    - 工作温度范围:-40°C 至 +70°C (-40°F 至 +158°F) (4.5V至48V DC), -40°C 至 +60°C (-40°F 至 +140°F) (100V DC)

    产品特点和优势


    - 高容量触点:最大切换电流可达16A,满足大功率负载需求。
    - 紧凑型设计:表面面积仅为16×22 mm,厚度仅为10.9 mm,适用于空间受限的应用。
    - 高灵敏度:只需200 mW的线圈功率即可触发。
    - 温升控制:接触终端较大且厚,限制了当电流较大时的温升(约28°C)。
    - 安全认证:符合UL、CSA和TÜV安全标准,提供多方面的保障。

    应用案例和使用建议


    应用案例:
    - 电熨斗:用于控制电熨斗的加热系统。
    - 热水器:用于热水器的温度控制。
    使用建议:
    - 长期通电:对于需要长时间通电的电路,建议使用磁保持型锁存继电器,避免线圈因过热而导致绝缘损坏。
    - 电源管理:为了保证稳定的直流电流,应使用矩形波形,并将纹波因子控制在5%以内。

    兼容性和支持


    JV-N系列继电器支持多种电源输入(4.5V至100V DC),易于集成到各种系统中。Panasonic提供了详细的文档和支持,包括产品规格、应用指南以及故障排除建议。此外,标准包装为每箱装100个单元,方便运输和存储。

    常见问题与解决方案


    问题1:继电器在高温环境下无法正常启动。
    - 解决方案:确认线圈电压是否在规定的范围内,并检查是否有外部热源导致内部温度过高。建议进行降温措施,如加装散热片。
    问题2:继电器触点接触不良。
    - 解决方案:确保触点清洁无污染,并检查触点压力是否正常。如有必要,更换新的触点组件。

    总结和推荐


    总体来看,JV-N系列继电器凭借其高容量触点、紧凑型设计、高灵敏度和优异的安全认证,在家用电器和其他加热控制系统中表现出色。如果需要高性能和可靠性的继电器解决方案,推荐选用JV-N系列继电器。Panasonic提供的详尽支持文档和应用指南也使得安装和维护变得更加简便。

JVN1AF-100V-F参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 22mm(长度)*16mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

JVN1AF-100V-F厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

JVN1AF-100V-F数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC JVN1AF-100V-F JVN1AF-100V-F数据手册

JVN1AF-100V-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 7.2793 ¥ 60.9184
库存: 0
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 0
直接购买
加入购物车
