JC1AF-S-DC24V

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 支架安装,通孔安装 30mm(长度)*32.4mm(高度)
供应商型号: JC1AF-S-DC24V-ND
供应商: Digi-Key
标准整包数: 1

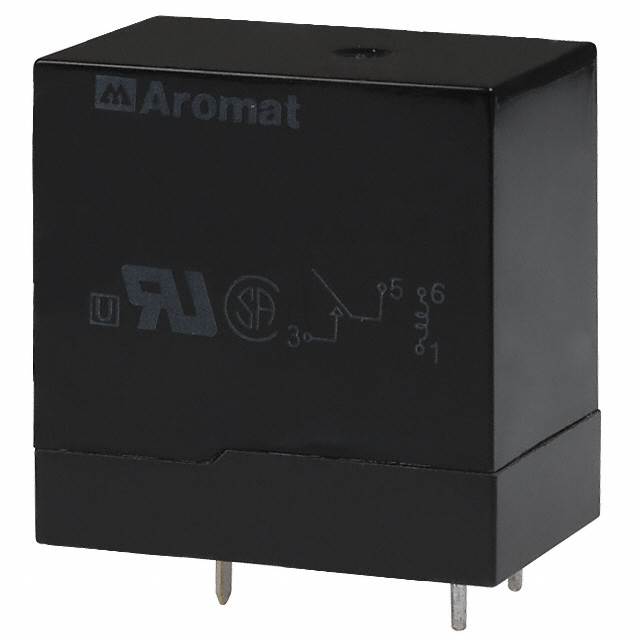

PANASONIC 其他继电器 JC1AF-S-DC24V

JC1AF-S-DC24V概述

    高品质紧凑型功率继电器JC系列技术手册

    1. 产品简介


    JC系列继电器是专为高负载应用设计的紧凑型电源继电器。这些继电器具有卓越的性能和广泛的适用范围,适用于诸如自动车库门开启器、微波炉、烘干机、售货机、复印机、空调、立体声音响设备及电视等多种设备中。它们具备强大的电流处理能力,能够承受瞬态保护所需的高电压耐受力。

    2. 技术参数


    | 参数 | 值 |

    | 接触材料 | 银合金 |
    | 初始接触电阻 | 最大30 mΩ(Cd自由型:最大100 mΩ) |
    | 联系最小压力 | 30 g |
    | 额定负载(电阻负载) | 最大开关功率3,750 VA / 2,500 VA |
    | 额定电压 | 250 V AC |
    | 最大开关电流 | 15 A / 10 A |
    | 最小切换容量 | 100 mA, 5 V DC |
    | 电气预期寿命 | 10 A 250 V AC负载下105次操作 |
    | 机械预期寿命 | 5×10^6 次操作 |
    | 环境温度 | –50°C至+60°C |
    | 湿度 | 5%至85%RH |

    3. 产品特点和优势


    - 高浪涌电流能力:单极单掷(Form A)型继电器能够承受高达163 A的浪涌电流(TV-8),双极单掷(Form A)型继电器可承受111 A(TV-5)。
    - 高瞬态电压耐受力:继电器可以承受高达10,000 V的瞬时浪涌电压。
    - 高可靠性:获得UL/CSA、VDE、TÜV、SEMKO等认证,确保产品的高性能和可靠性。
    - 快速响应时间:最大吸合时间为30毫秒,释放时间为10毫秒。

    4. 应用案例和使用建议


    - 自动车库门开启器:利用其高浪涌电流能力,适合需要快速启动的大功率设备。
    - 微波炉和烘干机:高电压耐受力使其在复杂电网环境中稳定运行。
    - 售货机和复印机:高预期寿命使其适合频繁操作的应用环境。
    - 空调和家用电器:可靠的电切换性能保证设备长期稳定工作。
    使用建议:
    - 在选择电压和电流等级时,务必根据实际负载情况来决定。
    - 安装过程中需考虑温度变化对设备寿命的影响。

    5. 兼容性和支持


    - JC系列继电器与其他电子元器件高度兼容,适用于各种标准电路板设计。
    - 厂商提供标准包装、认证支持以及全面的技术文档支持,确保用户能够顺利完成安装和调试。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器频繁故障 | 检查实际负载是否超出额定范围,适当降低负载或更换合适型号。 |
    | 开关速度慢 | 检查供电电压是否稳定,确认电源供应符合要求。 |
    | 温度过高 | 确保散热条件良好,避免长时间过载运行。 |

    7. 总结和推荐


    JC系列继电器凭借其出色的电气特性和稳定的性能,在众多高负载应用中表现出色。其广泛的应用范围和高度的兼容性使其成为市场上一款值得信赖的产品。因此,我们强烈推荐在各类电力控制系统中选用此系列产品。

JC1AF-S-DC24V参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 30mm(长度)*32.4mm(高度)
安装方式 支架安装,通孔安装
包装方式 散装

JC1AF-S-DC24V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。
