首页  >  产品百科  >  LKS1AF-12V

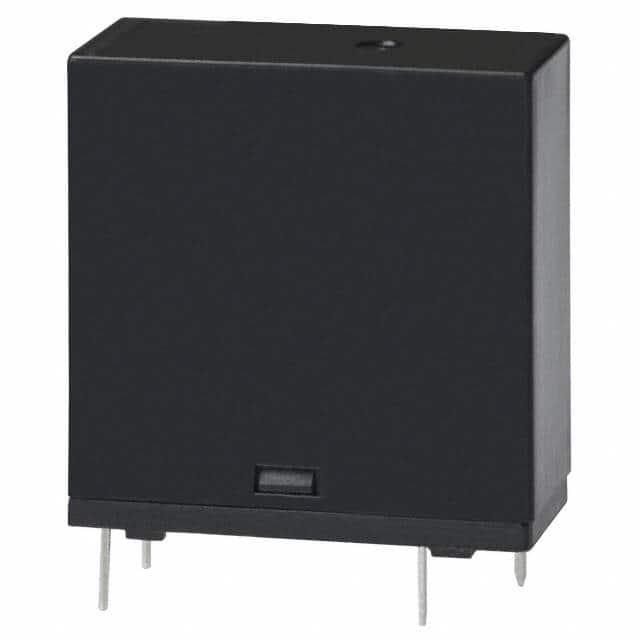

LKS1AF-12V

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 通孔安装
供应商型号: 255-1269-ND
供应商: Digi-Key
标准整包数: 1
PANASONIC 其他继电器 LKS1AF-12V

LKS1AF-12V概述

    LK-S Slim Power Relay 技术手册

    产品简介


    LK-S 是一款采用先进技术设计的薄型功率继电器,适用于音频视觉设备、办公设备及家用电器等多种应用场景。该继电器以其高灵敏度、低功耗和高可靠性著称,能够实现多种控制功能,并确保稳定可靠的工作性能。

    技术参数


    - 额定电压:5 V DC 至 24 V DC
    - 吸合电压:3.5 V DC 至 16.8 V DC(初始)
    - 释放电压:0.5 V DC 至 2.4 V DC(初始)
    - 线圈电阻:100 Ω 至 2,304 Ω(±10%)
    - 吸合电流:50 mA 至 10.4 mA(±10%)
    - 额定操作功率:250 mW
    - 最大允许电压:6.5 V DC 至 31.2 V DC(在 20°C 时)
    - 接触电阻:最大 100 mΩ(在 6 V DC 1 A 下)
    - 额定开关能力:5 A 277 V AC
    - 最大开关电压:277 V AC
    - 最大开关电流:5 A(AC)

    产品特点和优势


    1. 高灵敏度:在 250 mW 的额定操作功率下具有高度敏感性。
    2. 高绝缘电阻:接触与线圈之间的最小爬电距离和间隙为 6 mm(符合 IEC65),耐受电压超过 10,000 V。
    3. 高抗噪性能:卡分离结构提高了噪声免疫能力。
    4. 标准终端间距:符合 AV 设备领域的常用终端间距标准。
    5. 节省空间的设计:紧凑型设计,底面积仅为 11 mm × 24 mm。
    6. 符合安全标准:UL/CSA, VDE, TÜV 和 SEMKO SEV 批准。

    应用案例和使用建议


    - 应用场景:音频视觉设备、办公设备及家用电器。
    - 使用建议:
    - 在安装过程中确保良好的散热以避免温度过高导致故障。
    - 根据具体应用选择合适的额定电压和电流,以确保长期稳定运行。
    - 注意不要超负荷使用,以延长使用寿命。

    兼容性和支持


    - 兼容性:符合主流标准,可与其他相关设备无缝对接。
    - 支持:提供详细的用户手册和技术支持服务,确保客户在使用过程中获得必要的帮助。

    常见问题与解决方案


    1. 问题:继电器吸合和释放电压不稳定。
    - 解决方案:检查电路连接和电源输入是否正常;若仍存在问题,请联系技术支持。
    2. 问题:接触电阻过高。
    - 解决方案:清洁接触面,确保良好接触;必要时更换新的继电器。

    总结和推荐


    综上所述,LK-S 继电器是一款高性能的薄型功率继电器,具有高灵敏度、高绝缘电阻和高抗噪性能等优点。其紧凑的设计和广泛的应用范围使其在市场上具有较强的竞争力。鉴于其优异的性能和适用性,我们强烈推荐该产品用于需要高效、可靠的控制解决方案的应用场合。

LKS1AF-12V参数

参数
继电器类型 通用继电器
开关功能 -
安装方式 通孔安装
零件状态 停产
包装方式 散装

LKS1AF-12V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

LKS1AF-12V数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC LKS1AF-12V LKS1AF-12V数据手册

LKS1AF-12V封装设计

查看详情并下载
Symbol
Footprint
3D Model
