JQ1-24V-F

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: Panasonic 功率继电器, 24V 直流线圈电压, 切换电流5A, 单刀双掷
供应商型号: UNP-JQ1-24V-F
供应商: 海外现货
标准整包数: 1

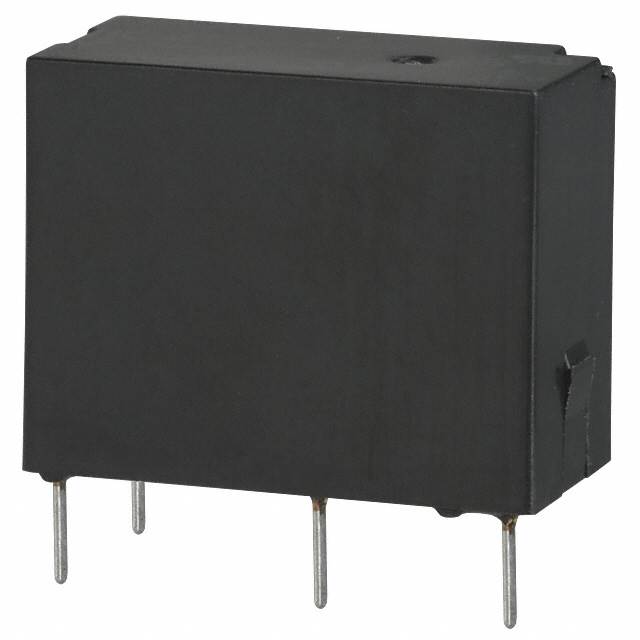

PANASONIC 其他继电器 JQ1-24V-F

JQ1-24V-F概述

    JQ系列继电器产品技术手册

    1. 产品简介


    JQ系列继电器是小型功率继电器,具有紧凑的设计和高切换容量的特点。适用于空调、冰箱、微波炉、加热器等多种家用电器及工业设备中。该系列产品包括标准型和高容量型两种,提供多种电压选择以适应不同的应用需求。

    2. 技术参数


    主要技术规格
    | 规格项 | 标准型 | 高容量型 |
    |
    | 接触形式 | 1 Form A | 1 Form A, 1 Form C |
    | 接触容量 | 5A, 10A | 5A, 10A |
    | 最大开关电压 | 250 V AC, 110 V DC (0.3A) | 250 V AC, 110 V DC (0.3A) |
    | 最大开关电流 | N.O.: 5A, N.C.: 2A | N.O.: 10A, N.C.: 3A |
    | 绝缘电阻 | 初始值最小 1,000 MΩ (500 V DC) | 初始值最小 1,000 MΩ (500 V DC) |
    | 爬电距离 | - | - |
    | 环境温度范围 | -40°C to +70°C (Class E), -40°C to +85°C (Class B) | -40°C to +70°C (Class E), -40°C to +85°C (Class B) |
    | 工作湿度 | 5% to 85% RH (不结冰凝露) | 5% to 85% RH (不结冰凝露) |
    典型电压与电流参数
    | 额定线圈电压 | 触点保持电压 | 触点释放电压 | 额定操作电流 | 线圈电阻 | 额定操作功率 |
    |
    | 5V DC | 初始值75%或以上 | 初始值5%或以上 | 40.0mA | 125 Ω | 200mW |
    | 12V DC | 初始值75%或以上 | 初始值5%或以上 | 16.7mA | 720 Ω | 200mW |
    | 24V DC | 初始值75%或以上 | 初始值5%或以上 | 8.3mA | 2,880 Ω | 200mW |

    3. 产品特点和优势


    - 高电磁噪声免疫力:保证信号传输的稳定性和可靠性。
    - 紧凑封装内的高切换能力:适合空间有限的应用环境。
    - 高灵敏度:标准型200 mW,高容量型400 mW。
    - 高浪涌电压:接点与线圈间可达8,000 V。
    - 认证与合规:UL、CSA、VDE、SEMKO等认证,确保产品质量。

    4. 应用案例和使用建议


    应用案例
    - 空调:用于控制室内外机的通断。
    - 冰箱:用于控制制冷系统的工作状态。
    - 微波炉:用于安全保护电路的通断控制。
    - 加热器:用于温度控制系统。
    使用建议
    在安装时应注意安装方向,防止因多次开关动作或振动导致的组件摩擦影响正常工作。建议选择合适的电源电压并考虑周围环境条件的影响。

    5. 兼容性和支持


    JQ系列继电器适用于广泛的电子设备,并且可以与其他品牌的电子元件进行兼容使用。制造商提供了全面的技术支持和售后服务,确保客户在使用过程中能够得到及时有效的帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法正确吸合 | 检查供电电压是否符合要求,调整至指定范围。 |
    | 灵敏度降低 | 清理接点,去除氧化层。 |
    | 工作温度异常 | 调整工作环境温度,确保在允许范围内。 |

    7. 总结和推荐


    JQ系列继电器凭借其卓越的性能和广泛的应用范围,在同类产品中脱颖而出。其独特的高灵敏度、高电磁噪声免疫力和紧凑设计使其成为各类家用电器和工业设备的理想选择。强烈推荐给需要高效可靠的小型功率继电器解决方案的用户。
    通过上述详细的技术参数和功能描述,可以看出JQ系列继电器不仅具备高性能和多功能的优势,同时还能满足各种复杂环境下的应用需求。无论是家用电器还是工业设备,它都是一个值得信赖的选择。

JQ1-24V-F参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 10mm*20mm*20mm
安装方式 通孔安装
零件状态 停产
包装方式 散装

JQ1-24V-F厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

JQ1-24V-F数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC JQ1-24V-F JQ1-24V-F数据手册

JQ1-24V-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.064 ¥ 9.8901
库存: 83
起订量: 11 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.89
