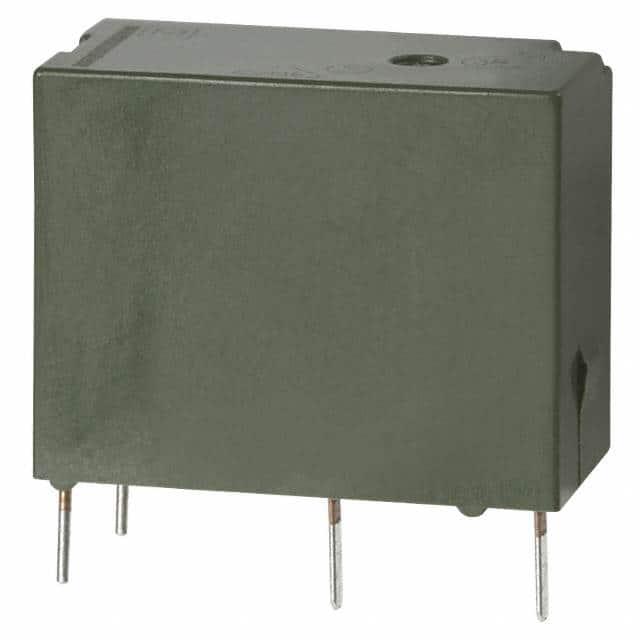

PQ1A-24V

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 通孔安装
供应商型号: 1852987
供应商: element14
标准整包数: 1
PANASONIC 其他继电器 PQ1A-24V

PQ1A-24V概述

    ASCTB206E Power Relay:卓越的小型高可靠性继电器

    1. 产品简介


    ASCTB206E 是一款用于接口电路的高性能小型功率继电器。它具有紧凑的设计,适用于工业设备、办公设备、测量仪器以及测试设备等领域。此型号可提供多种额定电压选项,如3V、5V、6V、9V、12V、18V和24V直流电,确保广泛的适用性。

    2. 技术参数


    - 额定电压:3V DC至24V DC
    - 接触方式:单极单掷(1 Form A Bifurcated)
    - 接触电阻:初始值≤50 mΩ(以6V DC 1A为基准)
    - 接触材料:镀金银镍合金
    - 最大切换容量:电阻负载下5A 250V AC,5A 30V DC
    - 最大切换功率:1,250 VA,150 W
    - 最小切换容量:100μA 100mV DC(参考值)
    - 绝缘电阻:初始值≥1,000 MΩ(施加500V DC电压)
    - 断开电压:初始值≤40mA(以5V DC为例)
    - 操作时间:最大20毫秒(施加额定电压到线圈时,不含触点弹跳时间)
    - 释放时间:最大10毫秒(施加额定电压到线圈时,不含触点弹跳时间)

    3. 产品特点和优势


    - 紧凑设计:尺寸仅为20 mm × 10 mm × 16 mm(约0.787英寸×0.394英寸×0.630英寸),易于安装和集成。
    - 双接触结构:采用镀金双叉触点,提高可靠性和稳定性。
    - 高容量小体积:体积虽小但可提供高达5A的切换能力。
    - 高灵敏度:只需200mW的额定工作功率。
    - 高浪涌耐压:在紧凑尺寸下,仍能承受高达8,000V的浪涌电压,有效抵抗噪声干扰。
    - 出色的冲击抵抗力:功能性冲击294 m/s²,破坏性冲击980 m/s²。
    - 密封结构:提高环境适应性和长期可靠性。
    - 配套插座:提供便于安装和维护的插座。

    4. 应用案例和使用建议


    ASCTB206E 广泛应用于各类工业设备、办公设备、测量设备及控制系统。具体用途包括但不限于:
    - 工业自动化设备:控制生产线上的开关和信号传输。
    - 测试仪器:在精密测试过程中作为信号隔离和保护。
    - 接口电路:与可编程控制器和其他设备的接口。
    - 小型设备输出:如计时器、计数器、传感器和温度控制器的输出控制。
    使用建议:为了充分发挥其性能,建议在安装时避免将触点向下放置,以减少由于频繁切换或振动导致的摩擦风险。此外,对于高温环境下的使用,需要适当调整电源电压以保证正常工作。

    5. 兼容性和支持


    ASCTB206E 继电器获得了UL、CSA和VDE等多项认证,显示了其在国际市场的认可度。此外,制造商提供了详细的技术支持文档和配件,以确保用户的顺利安装和维护。

    6. 常见问题与解决方案


    - 问题1:继电器启动困难。
    - 解决方案:检查接线是否正确,确保电压符合额定值;确认电源电压稳定。

    - 问题2:继电器频繁跳闸。
    - 解决方案:可能是因为过载或短路,检查负载设备并进行相应调整;确保负载不超过最大切换容量。
    - 问题3:继电器操作延迟。
    - 解决方案:检查环境温度是否在规定的范围内;如有必要,调节供电电压以改善操作时间。

    7. 总结和推荐


    ASCTB206E 作为一款紧凑型、高性能的功率继电器,在诸多领域展示了其卓越的性能和可靠性。它不仅拥有紧凑的外观和稳定的内部构造,还能在恶劣环境下保持良好的工作状态。总体而言,这是一款值得推荐的产品,适用于需要高可靠性的各种应用场合。

PQ1A-24V参数

参数
继电器类型 通用继电器
开关功能 -
安装方式 通孔安装
零件状态 停产
包装方式 管装

PQ1A-24V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

PQ1A-24V数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC PQ1A-24V PQ1A-24V数据手册

PQ1A-24V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 45.5838
5+ ¥ 43.0236
10+ ¥ 40.1778
20+ ¥ 36.49
50+ ¥ 35.06
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
