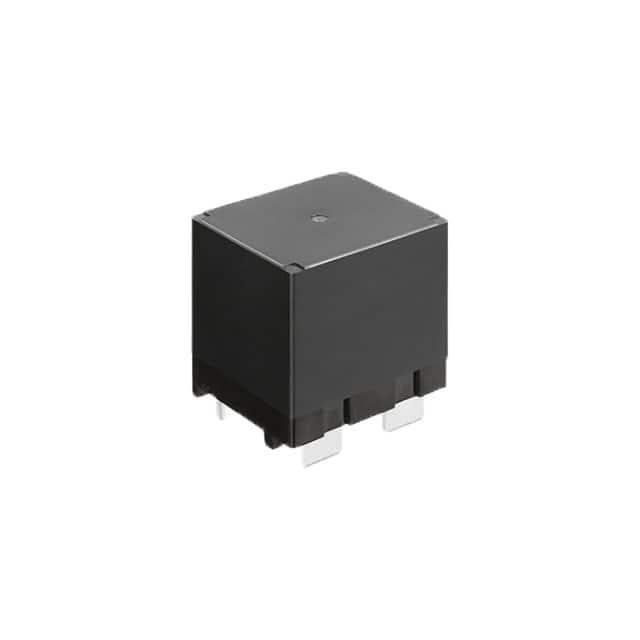

HE1AN-W-DC12V-Y6

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 通孔安装 33mm*38mm*38.8mm
供应商型号: F-HE1AN-W-DC12V-Y6
供应商: 海外现货
标准整包数: 25
PANASONIC 其他继电器 HE1AN-W-DC12V-Y6

HE1AN-W-DC12V-Y6概述


    产品简介


    ASCTB101E系列是Panasonic推出的一款高容量紧凑型功率继电器,适用于太阳能逆变器、不间断电源(UPS)及工业设备。这些继电器具有多种额定电流(35A、48A、90A),能够在严苛的工业环境中稳定运行,提供可靠的开关控制功能。

    技术参数


    - 产品型号:HE1aN-P-DC6V-H18、HE1aN-P-DC9V-Y5、HE1aN-W-DC12V-Y6等
    - 额定电压:6V DC、9V DC、12V DC、24V DC
    - 接触材料:AgSnO2(35A型)、AgNi(48A型)、AgNi(90A型)
    - 接触形式:单稳态型(1 Form A)
    - 最大切换电流:35A、48A、90A
    - 最大切换电压:277V AC
    - 操作时间:最大30ms(启动时间),最大10ms(释放时间,无二极管)
    - 绝缘电阻:最小1,000MΩ(500V DC测量)
    - 耐冲击:功能安全98m/s²,破坏安全980m/s²
    - 耐振动:功能安全10至55Hz(双振幅1.0mm),破坏安全10至55Hz(双振幅1.5mm)

    产品特点和优势


    - 紧凑设计:体积小巧,方便集成到各种设备中,尤其适合空间受限的应用场景。
    - 高容量控制:三种不同电流等级,分别满足不同的需求,确保在高压、大电流条件下的可靠运行。
    - 低功耗:减少保持电压,比标准型号节能40%,有助于提高能源效率。
    - 抗冲击和振动能力:具备出色的机械稳定性,能在恶劣环境下保持正常工作。
    - 符合标准:符合欧洲光伏标准VDE0126、EN61810-1等,确保产品品质和可靠性。

    应用案例和使用建议


    - 太阳能逆变器:由于其高电流切换能力和低功耗特性,非常适合用于太阳能逆变器,帮助降低整体能耗。
    - 工业设备:可用于自动化生产线上的开关控制,保证系统稳定运行。
    - 不间断电源(UPS):其高电流和电压承受能力使得它成为UPS系统中理想的开关控制元件。
    使用建议:
    - 确保环境温度和湿度条件满足规范要求,避免高温和凝露对设备造成损害。
    - 在安装时注意导线的布局,避免产生过大的电磁干扰。
    - 根据实际负载选择合适的电压等级,确保系统的稳定运行。

    兼容性和支持


    该系列产品兼容各种常见的直流电源系统,例如6V DC、9V DC、12V DC、24V DC。制造商提供了详细的维护和支持文档,客户可以访问官方网站获取更多信息。

    常见问题与解决方案


    - 问题一:设备无法启动。
    - 解决方法:检查连接是否正确,确认电源电压是否符合要求,检查是否有短路。
    - 问题二:接触电阻过高。
    - 解决方法:定期清洁触点,确保接触良好,必要时更换触点。
    - 问题三:设备过热。
    - 解决方法:确保通风良好,减少环境温度,适当调整负载,避免长时间过载。

    总结和推荐


    综上所述,ASCTB101E系列继电器凭借其紧凑设计、高容量控制、低功耗和卓越的环境适应能力,在多个应用领域中表现出色。无论是太阳能逆变器、UPS还是其他工业应用,都是一个非常理想的选择。因此,我强烈推荐这款产品给需要高效、可靠的电源管理解决方案的用户。

HE1AN-W-DC12V-Y6参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 33mm*38mm*38.8mm
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

HE1AN-W-DC12V-Y6厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

HE1AN-W-DC12V-Y6数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC HE1AN-W-DC12V-Y6 HE1AN-W-DC12V-Y6数据手册

HE1AN-W-DC12V-Y6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 9.2637 ¥ 86.3103
50+ $ 9.181 ¥ 85.5396
75+ $ 9.0983 ¥ 84.7691
库存: 2225
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 2157.75
直接购买
加入购物车
