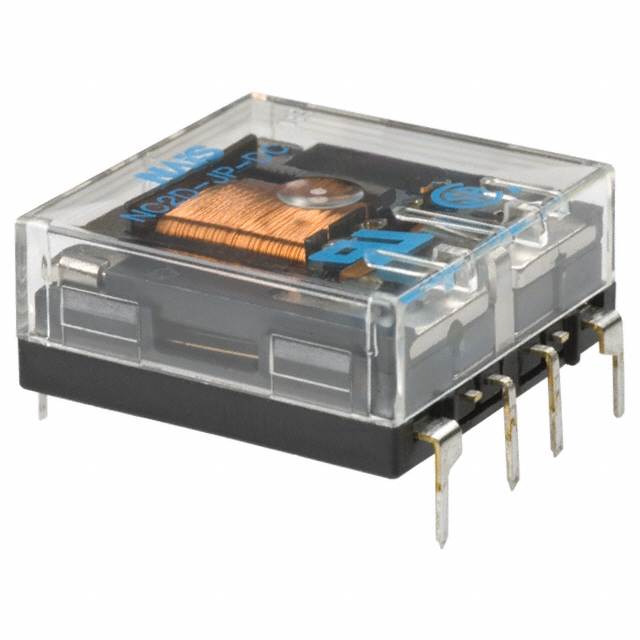

NC2D-JP-DC48V

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 通孔安装
供应商型号: CGC-NC2D-JP-DC48V
供应商: 海外现货
标准整包数: 1
PANASONIC 其他继电器 NC2D-JP-DC48V

NC2D-JP-DC48V概述


    产品简介


    本产品是一款高性能的扁平电磁继电器,采用双触点设计,适合高密度安装和紧凑型布局需求。适用于信息处理和电信设备、燃气加热设备、空调、计时器、温度控制器及工业控制面板等多种应用场景。该继电器具有紧凑的设计、高可靠性以及符合主要安全标准等特点。

    技术参数


    基本信息
    - 类型:双极接触式(Bifurcated Contact)
    - 封装类型:平板型和平板纤薄型
    - 工作电压:直流(DC)3V, 5V, 6V, 12V, 24V, 48V, 100V;交流(AC)12V, 24V, 48V, 100V
    主要技术规格
    - 接触电阻:初始最大值50 mΩ
    - 额定开关容量(电阻负载):标准型号:250V AC 5A,30V DC 5A;琥珀色密封型号:250V AC 3A,30V DC 5A
    - 最大开关功率(电阻负载):标准型号:1,250VA, 150W;琥珀色密封型号:750VA, 150W
    - 绝缘电阻:初始最小值100MΩ(500V DC)
    - 初始断开电压:1,000 Vrms (1分钟)
    - 操作时间(20°C):最大20ms(DC),最大30ms(AC)
    - 释放时间(20°C):最大10ms(DC),最大40ms(AC)
    - 温度范围:-40°C至+70°C(DC/AC)

    产品特点和优势


    1. 紧凑设计:高度仅10.9mm,能够实现高密度安装和紧凑布局,特别适用于空间有限的应用场景。
    2. 高可靠性:采用Au镀银Ni触点设计,确保稳定接触电阻和高接触可靠性。
    3. 兼容性广泛:获得UL和CSA认证,符合日本电气设备材料控制法,可在多种应用场景下放心使用。

    应用案例和使用建议


    应用场景
    - 信息处理和电信设备:如计算机和终端设备。
    - 家用电器:如燃气加热设备和空调。
    - 工业控制设备:如数控机床、工厂自动化设备和控制面板。
    - 计时器和温度控制器:用于各种需要小型化的设备。
    使用建议
    - 确保继电器操作电流和电压在额定范围内使用,以延长使用寿命。
    - 注意继电器的工作环境温度应在允许的范围内,避免过热损坏。
    - 在接线时确保正确连接所有引脚,以保证正常工作。

    兼容性和支持


    - 该继电器与多种电子设备兼容,具体型号可参考订购信息。
    - 厂商提供详细的技术文档和支持服务,确保用户能顺利应用产品。

    常见问题与解决方案


    1. 问题:继电器操作不稳定。
    - 解决方案:检查操作电压和电流是否在额定范围内,确认所有连接点牢固无误。
    2. 问题:继电器温度过高。
    - 解决方案:确保良好的散热条件,避免在高温环境下连续使用。
    3. 问题:接触电阻过大。
    - 解决方案:定期清洁触点,保持触点表面干净,减少氧化影响。

    总结和推荐


    综上所述,该继电器凭借其紧凑设计、高可靠性以及广泛的适用性,成为一款非常理想的电子元件。建议在各类高密度安装和紧凑布局需求的场合中优先选择使用,能够显著提升系统性能和可靠性。

NC2D-JP-DC48V参数

参数
开关功能 -
继电器类型 通用继电器
安装方式 通孔安装
零件状态 在售
包装方式 托盘,管装

NC2D-JP-DC48V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

NC2D-JP-DC48V数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC NC2D-JP-DC48V NC2D-JP-DC48V数据手册

NC2D-JP-DC48V封装设计

查看详情并下载
Symbol
Footprint
3D Model
