首页  >  产品百科  >  HE1AN-P-DC24V

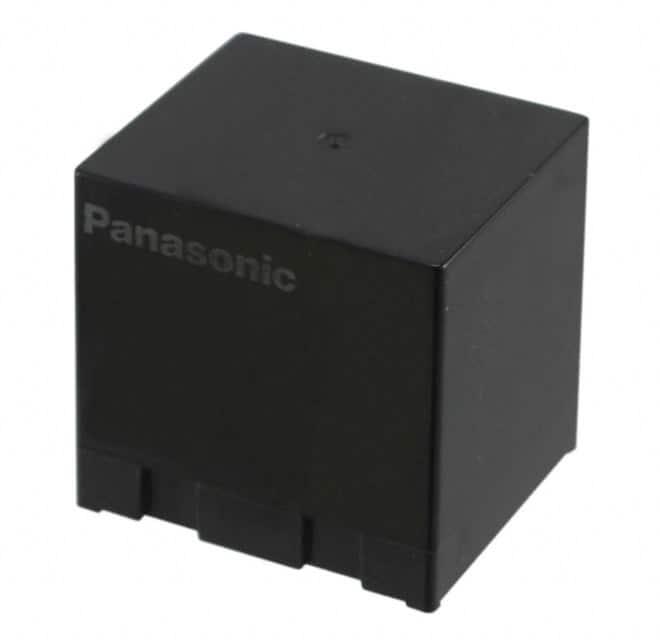

HE1AN-P-DC24V

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 通孔安装
供应商型号: DSE-HE1AN-P-DC24V
供应商: 海外现货
标准整包数: 1
PANASONIC 其他继电器 HE1AN-P-DC24V

HE1AN-P-DC24V概述

    Panasonic HE Relays Product Overview

    1. 产品简介


    Panasonic 的 HE 系列继电器是高性能、高可靠性的工业控制组件,适用于多种电子设备和自动化系统。这些继电器根据应用需求提供单稳态(Single Side Stable)结构,并具有出色的接触性能及负载能力。主要产品类型包括 PC 板型、插拔型、压接端子型以及螺丝端子型,广泛应用于办公设备、工业设备及家用电器等领域。
    主要功能:
    - 高容量开关电路设计,适合高频切换操作。
    - 支持多种电压等级(DC 6V 至 DC 110V 和 AC 12V 至 AC 240V),满足不同电源系统的需求。
    - 优秀的电弧抗扰性和绝缘性能,确保安全可靠的运行。
    应用领域:
    - 办公设备:复印机、空调系统、自动售货机等。
    - 工业设备:机床、成型机、包装机械、食品加工设备等。
    - 家用电器:空调、微波炉、电视、音响系统、热水器、暖风机等。

    2. 技术参数


    以下是 Panasonic HE 系列继电器的核心技术参数汇总:
    | 参数名称 | 规格范围 |

    | 接触形式 | 1 Form A (单稳态型) / 2 Form A |
    | 接触额定值 | 30A @ 277V AC, 25A @ 250V AC |
    | 接触材料 | AgSnO₂(银氧化锡合金) |
    | 最大切换功率 | 8,310 VA(1 Form A),6,925 VA(2 Form A)|
    | 额定工作电压 | DC 6V~110V,AC 12V~240V |
    | 操作时间 | 吸合时间:≤30ms(DC)或 ≤30ms(AC) |
    | 释放时间 | ≤10ms(DC),≤30ms(AC) |
    | 绝缘强度 | 2,000 VRMS (接触间),5,000 VRMS(线圈-接触间)|
    | 使用温度范围 | -50°C 至 +55°C |
    | 重量 | PC 板型约 80g,插拔型/压接型约 90g,螺丝端子型约 120g |

    3. 产品特点和优势


    1. 卓越的抗焊接性能:得益于预张力和反冲机制,HE 系列继电器能够通过更高的额定电压(TV-15 或 TV-10),实现更稳定的工作表现。
    2. 长寿命设计:机械寿命可达 10⁷次(DC)或 5×10⁶次(AC),且电气寿命超过 2×10⁵次。
    3. 强大的浪涌耐受能力:浪涌电压达到 10,000V(符合 JEC-212-1981 标准),显著提高系统的抗干扰能力。
    4. 兼容主流安全标准:通过 UL、CSA、VDE 和 TÜV 认证,满足全球行业规范要求。
    5. 丰富的端子选项:包括插拔式、螺丝固定式及 PC 板连接型等多种安装方式,适应不同应用场景。

    4. 应用案例和使用建议


    典型应用:
    - 办公室设备:如多功能打印机,其中继电器负责开关主电源及驱动控制板的逻辑信号传递。
    - 工业自动化:用于机器工具控制回路,比如电动滑台启停与方向切换。
    使用建议:
    - 在高湿度或腐蚀性环境中使用时,需加装防护罩或采取防潮措施。
    - 为确保最佳性能,尽量避免在极端振动条件下频繁切换继电器。
    - 考虑到瞬态电流的影响,选择额定电压略高于实际负载的型号。

    5. 兼容性和支持


    - Panasonic 提供多种订货代码以匹配具体需求,例如 HE1aN-Q-DC24V 和 HE2aN-S-AC100V。
    - 厂家提供详尽的技术文档和在线支持资源,同时允许客户下载 CAD 数据用于工程设计。
    - 终身售后服务保证,包括技术咨询和故障排除服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器吸合时间过长 | 检查输入电压是否符合规范,调整接线松紧度。 |
    | 接触电阻偏高 | 清洁端子并确认表面无氧化物。 |
    | 长期使用后出现异常温升 | 更换为更高额定值的继电器或加强散热设计。|

    7. 总结和推荐


    Panasonic HE 系列继电器凭借其卓越的性能、广泛的适用性和可靠的安全认证,成为工业和消费类电子产品中的优选方案。尤其适合需要高频切换、强电驱动的应用场合。如果您正在寻找一款集稳定性、耐用性和灵活性于一身的继电器,那么 Panasonic HE 系列将是您的理想之选!
    推荐指数:★★★★★

HE1AN-P-DC24V参数

参数
开关功能 -
继电器类型 通用继电器
安装方式 通孔安装
零件状态 在售
包装方式 散装

HE1AN-P-DC24V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

HE1AN-P-DC24V数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC HE1AN-P-DC24V HE1AN-P-DC24V数据手册

HE1AN-P-DC24V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.0328 ¥ 70.8279
库存: 870
起订量: 12 增量: 1
交货地:
最小起订量为:1
合计: ¥ 70.82
