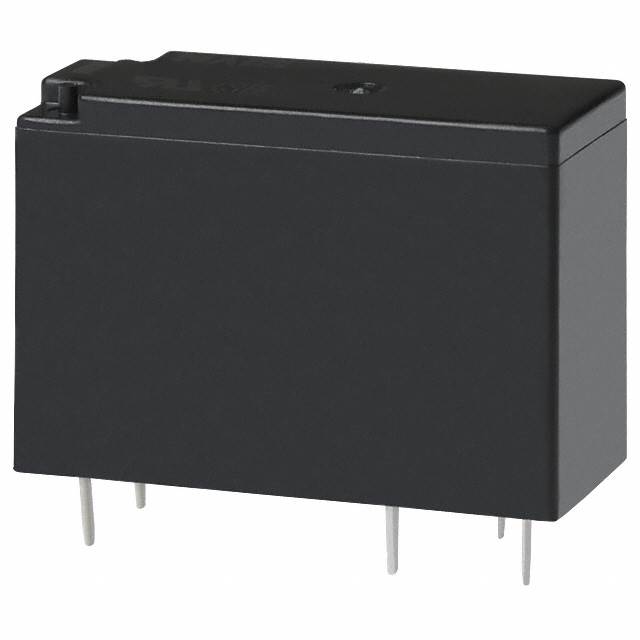

JW2SN-BDC12V

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 DIP 通孔安装
供应商型号:
供应商:
标准整包数: 0
PANASONIC 其他继电器 JW2SN-BDC12V

JW2SN-BDC12V概述


    产品简介




    Panasonic Corporation的ASCTB190E型号的JW RELAYS是一款专为高电流需求设计的功率继电器。这款继电器支持高达10安培的电流负载,具有广泛的应用范围,包括家用电器、办公设备和工业机械。继电器提供标准型(5安培)和高容量型(10安培)两种选择,适用于不同的应用需求。此外,该产品还具有紧凑的设计和多种额定电压选项,使其能够适应各种不同的应用场景。


    技术参数




    以下是该继电器的主要技术规格:

    - 额定线圈电压:直流5V、6V、9V、12V、24V、48V
    - 接触形式:1 Form A、1 Form C、2 Form A、2 Form C
    - 操作电压:最大额定线圈电压的70%
    - 防护结构:密封/防磁性
    - 接触材料:1 Form A: AgSnO2,其他: AgNi
    - 绝缘等级:无要求: E级绝缘,其他: B级绝缘
    - 接触容量:标准型5安培,高容量型10安培
    - 工作温度范围:-40°C至+60°C(E级),-40°C至+85°C(B级)


    产品特点和优势




    1. 紧凑设计:尺寸仅为12.8mm宽×28.6mm长×20mm高,非常适合空间有限的应用场合。
    2. 多电压支持:提供多种额定电压选项,增加了应用灵活性。
    3. 高接触容量:高容量型最高可达10安培,满足大电流需求。
    4. 坚固耐用:能够承受高冲击和振动,确保长时间稳定运行。
    5. 多样化配置:根据接触形式和额定电压的不同,可以灵活选择。


    应用案例和使用建议




    该继电器广泛应用于家用电器、办公设备和工业机械设备中。例如,在空调系统中,它可以用于控制压缩机的启动和停止;在工厂自动化系统中,它可用于控制电机和其他设备的电源。

    使用建议:
    - 在安装时要确保线圈电压与额定电压匹配,避免过压造成损坏。
    - 使用过程中要注意保持适当的通风和散热条件,以延长使用寿命。
    - 在设计电路时要考虑接触电阻和载流能力,以避免因过载导致的故障。


    兼容性和支持




    该继电器与多种PC板插座兼容,例如JW1 PC板插座和JW2 PC板插座。厂商提供了详细的安装指南和技术支持,确保客户在使用过程中遇到问题时能及时获得帮助。


    常见问题与解决方案




    - 问题1:如何判断继电器是否过载?
    解决方法:监测工作电流,如果超过额定值,应检查负载并调整。

    - 问题2:继电器在高温环境下工作时是否会失效?
    解决方法:需要考虑高温环境下的电压变化,确保线圈电压不超过最大允许值。

    - 问题3:如何提高继电器的使用寿命?
    解决方法:定期清洁接点,避免过度震动和冲击,使用过程中注意散热。


    总结和推荐




    总体而言,Panasonic Corporation的ASCTB190E型号的JW RELAYS凭借其紧凑的设计、多样化的电压选项、高接触容量和坚固耐用的特点,在众多应用中表现出色。无论是在家用电器、办公设备还是工业机械中,它都是一种可靠的选择。鉴于其优秀的性能和市场竞争力,强烈推荐给需要高性能功率继电器的客户。

JW2SN-BDC12V参数

参数
继电器类型 通用继电器
开关功能 -
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

JW2SN-BDC12V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

JW2SN-BDC12V数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC JW2SN-BDC12V JW2SN-BDC12V数据手册

JW2SN-BDC12V封装设计

查看详情并下载
Symbol
Footprint
3D Model
