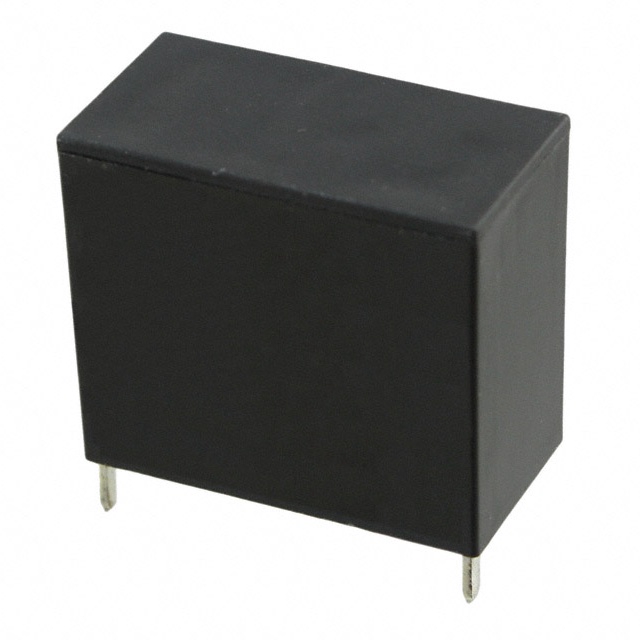

JM1AN-TMP-DC48V-F

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 通孔安装 30.4mm(长度)*36.5mm(高度)
供应商型号: CSJ-ST63307203
供应商: 海外现货
标准整包数: 1
PANASONIC 其他继电器 JM1AN-TMP-DC48V-F

JM1AN-TMP-DC48V-F概述


    产品简介


    Compact Power Relay for Inductive Load JM Relays
    该紧凑型电源继电器主要用于处理感性负载。主要应用于空调压缩机和加热器控制、热风式加热器功率控制、微波炉磁控管控制,以及办公自动化设备(如复印机和传真机)中的灯泡和电机控制。该系列继电器具有高容量和出色的抗感应负载能力。

    技术参数


    | 参数 | 规格 |

    | 尺寸(Slim TMP) | 16×30.4×26.5 mm |
    (.630×1.197×1.043 英寸) |
    | 接触电阻(初始) | 最大30 mΩ(Cd 免类型:100 mΩ) |
    | 最大切换电流 | 20 A |
    | 最大切换电压 | 250 V AC |
    | 初始绝缘电阻 | 最小100 MΩ(500 V DC) |
    | 爬电距离(空气间隙) | 超过6.4 mm (.252 英寸) |
    | 短路保护 | 脉冲耐压10,000 V |
    | 工作温度范围 | -40°C至+60°C |
    | 操作电压(直流) | 5 V至48 V |

    产品特点和优势


    - 紧凑设计:尺寸小巧,适用于空间有限的应用场合。
    - 高容量:可以控制高达70 A的浪涌电流和20 A的稳态电流。
    - 卓越的接触焊接抵抗性:由于采用了强制断开机构和强制擦拭机构,接触焊接电阻极高。
    - 高击穿电压和浪涌电阻:保持6.4 mm的绝缘距离,击穿电压为5000 V,浪涌电阻大于10000 V。
    - 外部力抵抗力:吸收机制用于负载端子,大大改善了外力引起的特性变化。
    - 兼容多种标准:通过了UL、CSA、TÜV和VDE认证。

    应用案例和使用建议


    - 空调控制:用于空调压缩机和加热器控制。
    - 加热器控制:应用于热风式加热器的功率控制。
    - 微波炉控制:磁控管控制在微波炉中起到关键作用。
    - 办公设备:在复印机和传真机等办公自动化设备中用于控制灯泡和电机。
    使用建议:
    - 在设计电路时要考虑到接线方式的选择,特别是在需要节省成本的应用场合下选择TMP类型。
    - 由于高浪涌电流能力,应确保电源能提供足够的电流来避免过载情况的发生。
    - 使用过程中,需定期检查接线端子连接状态以防止氧化或松动导致的问题。

    兼容性和支持


    该产品支持多种安装方法,包括直接焊接到PCB板上(TM类型)以及通过连接器进行经济型接线(TMP类型)。制造商提供了对UL、CSA、TÜV和VDE的安全认证,这意味着它在全球范围内有广泛的应用前景。

    常见问题与解决方案


    - 问题1:接通和断开时间异常
    - 解决方案:检查操作电压是否符合规范,同时检查电路是否存在额外的负载。

    - 问题2:接触电阻偏高
    - 解决方案:清洁接触点并确认没有氧化层。如果情况严重,则需要更换新件。
    - 问题3:无法正常吸合
    - 解决方案:检测输入电压是否达到所需值,如果供电系统存在问题则调整或更换电源。

    总结和推荐


    这款Compact Power Relay是专为处理感性负载而设计的理想选择,具备优秀的接触焊接电阻、高绝缘电压、良好的外部力抵抗性能以及对各种安全标准的严格遵守。其适用范围广泛,从家用电器到工业设备都有涉猎。总体而言,我们强烈推荐这款继电器给任何寻求可靠性和性能并存的项目。

JM1AN-TMP-DC48V-F参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 30.4mm(长度)*36.5mm(高度)
安装方式 通孔安装
零件状态 停产
包装方式 托盘
