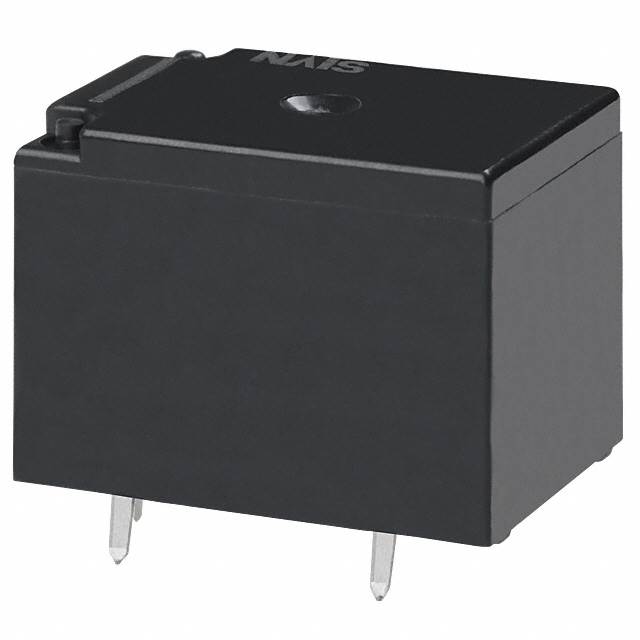

JSM1-12V-5

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: Power Relay 12VDC 15A SPDT(22x16x16.4)mm THT Automotive
供应商型号: JSM1-12V-5
供应商: Master
标准整包数: 10
PANASONIC 其他继电器 JSM1-12V-5

JSM1-12V-5概述

    JS-M 电源继电器技术手册

    产品简介


    JS-M 是一款由Panasonic生产的电源继电器,主要用于汽车和工业自动化领域的控制。其主要类型包括标准型和高容量型,具有多种触点排列形式(单极单掷Form A和单极双掷Form C)。该继电器适用于多种应用场合,如电动车窗、车灯、门锁、雨刮等,能够在高电压环境下稳定运行。

    技术参数


    - 基本规格:
    - 型号:JSM1a-12V-4, JSM1aF-12V-4, JSM1a-12V-5, JSM1aF-12V-5
    - 额定线圈电压:12 V DC
    - 启动电压:最小0.9 V DC,最大6.3 V DC
    - 释放电压:初始值下为12 V DC时的10%
    - 工作电流:初始值下为53.3 mA
    - 线圈电阻:225Ω (初始值)
    - 额定操作功率:640 mW
    - 使用电压范围:10至16 V DC
    - 机械特性:
    - 冲击耐受力:非破坏性:≥98 m/s² (10G),破坏性:≥980 m/s² (100G)
    - 振动耐受力:非破坏性:10 Hz到55 Hz,振幅1.6 mm;破坏性:10 Hz到55 Hz,振幅2.0 mm
    - 电气特性:
    - 接触电阻:最大200 mΩ(Form A),最大100 mΩ(Form C)
    - 绝缘电阻:最小100 MΩ(500V DC)
    - 开关容量:最大10 A(电阻负载),最大15 A(电阻负载)
    - 额定操作功率:640 mW

    产品特点和优势


    1. 低启动电压:允许在高环境温度下有效运行。
    2. 密封结构:提供优异的防尘和防潮保护。
    3. 全球标准端子间距:便于安装和接线。
    4. 高温适用性:可在高达85°C的环境中稳定运行。
    5. 高可靠性和寿命:电气寿命至少达到10^5次,机械寿命至少达到10^7次。

    应用案例和使用建议


    - 应用案例:JS-M 继电器被广泛应用于电动车窗、车灯、门锁等汽车系统,同时也在各种工业自动化控制中发挥重要作用。
    - 使用建议:为了确保最佳性能,应在额定电压范围内操作,避免频繁开关以延长使用寿命。同时,考虑安装地点的温度和湿度条件,确保良好的通风散热。

    兼容性和支持


    - 兼容性:JS-M 继电器支持广泛的电气连接条件,并且可以与多种电子元器件和控制系统集成。
    - 支持和服务:Panasonic 提供全面的技术支持和售后服务,确保客户能够顺利使用该产品并及时解决相关问题。

    常见问题与解决方案


    - 问题1:启动电压过高。
    - 解决方案:检查供电电压是否符合要求,调整负载条件或更换适当的继电器型号。

    - 问题2:开关时间过长。
    - 解决方案:确认环境温度和湿度条件,必要时增加散热措施或优化电路设计。

    总结和推荐


    JS-M 电源继电器以其低启动电压、密封结构和高可靠性等特点,在多种应用场合中表现出色。其广泛的适用性和高性能使其成为汽车和工业自动化控制的理想选择。我们强烈推荐在需要高性能继电器的应用中使用JS-M,以确保系统的可靠性和稳定性。

JSM1-12V-5参数

参数
继电器类型 -
开关功能 -
长*宽*高 22mm*16mm*16.4mm
安装方式 通孔安装
零件状态 停产
包装方式 散装

JSM1-12V-5厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

JSM1-12V-5数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC JSM1-12V-5 JSM1-12V-5数据手册

JSM1-12V-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 3.289 ¥ 30.6436
50+ $ 1.3298 ¥ 12.1624
100+ $ 0.7809 ¥ 7.142
500+ $ 0.6941 ¥ 6.3484
1000+ $ 0.6434 ¥ 5.8816
10000+ $ 0.6088 ¥ 5.4844
20000+ $ 0.6088 ¥ 5.4844
库存: 32650
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 306.43
