JVN1AF-5V-F

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 通孔安装 22mm(长度)*16mm(高度)
供应商型号: 2095684
供应商: 海外现货
标准整包数: 1

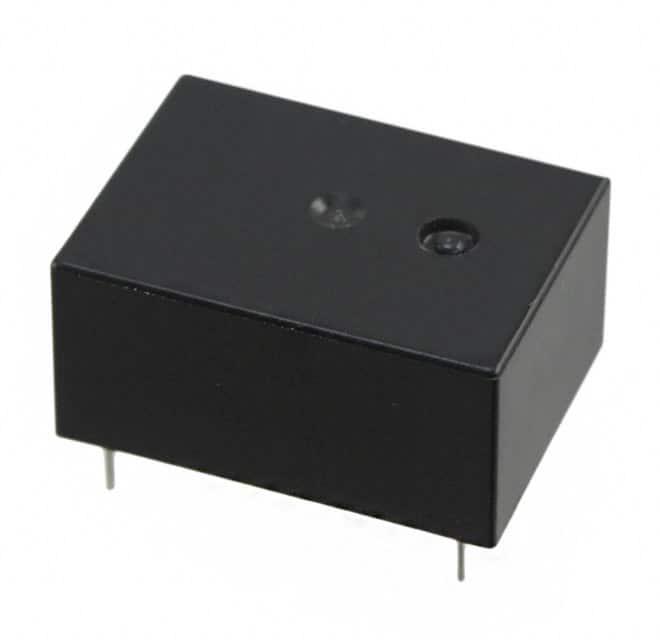

PANASONIC 其他继电器 JVN1AF-5V-F

JVN1AF-5V-F概述


    产品简介


    JV-N系列继电器是Panasonic推出的高容量平型功率继电器,专为加热控制应用设计。这类继电器具有高容量触点、紧凑的外形尺寸和高灵敏度的特点,适用于家用电器如电熨斗、电热毯、洗衣机、热水器等。

    技术参数


    | 参数 | 规格 |

    | 触点额定值 | 16A,125V AC;10A,277V AC;10A,30V DC |
    | 最大切换功率 | 2,770VA,300W |
    | 最大切换电压 | 277V AC,110V DC (0.3A) |
    | 最大切换电流 | 16A (125V AC),10A (DC) |
    | 额定操作功率 | 200mW (4.5至48V DC),600mW (100V DC) |
    | 最小切换容量 | 100mA,5V DC |
    | 绝缘电阻 | 最小1,000 MΩ (500V DC) |
    | 绝缘耐压 | 1,000 Vrms (接点间),2,500 Vrms (接点与线圈间) |
    | 冲击耐受力 | 功能:200 m/s²,破坏:1,000 m/s² |
    | 振动耐受力 | 功能:10到55 Hz,双倍振幅1.6 mm,破坏:10到55 Hz,双倍振幅2.0 mm |
    | 预期寿命 | 机械:至少2×10⁷次 (180次/min.),电气:至少3×10⁴次 (20次/min.) |
    | 工作环境 | 环境温度:-40°C 至 +70°C (-40°F 至 +158°F),湿度:5%至85% R.H. (不结冰且低温时不会凝结),气压:86至106 kPa |

    产品特点和优势


    JV-N系列继电器具备以下独特功能和优势:
    - 高容量触点:能够承受高达16A的电流,非常适合于需要大电流的应用场合。
    - 紧凑设计:低高度(10.9 mm)和平坦表面,适用于空间受限的设计。
    - 高灵敏度:仅需200 mW的线圈功率即可触发,减少功耗。
    - 优异的热稳定性:大型厚实的触点限制温度上升,提高可靠性。
    - 多种认证标准:符合UL、CSA、TÜV安全标准,确保产品安全性。

    应用案例和使用建议


    - 家用电器:在电熨斗、电热毯、洗衣机和热水器中广泛应用。这些设备通常需要高电流负载控制,因此该继电器特别适合此类需求。
    - 使用建议:
    - 在长周期持续通电的应用中,考虑使用磁保持型继电器。
    - 设计密封型继电器电路,以减少外界环境的影响。
    - 应避免在相对湿度超过85%的环境下使用,特别是在高温高湿的情况下。

    兼容性和支持


    JV-N系列继电器提供多个型号,可根据不同的直流电压(4.5V、6V、9V、12V、18V、24V、48V、100V)选择合适的型号。产品包装标准为每箱500个,同时提供详尽的CAD数据下载,方便客户进行集成设计。Panasonic提供全面的技术支持和售后服务,确保用户可以顺利使用该产品。

    常见问题与解决方案


    - Q1: 继电器在频繁开关后无法正常工作?
    - A1: 检查是否存在环境因素如温度、湿度和压力变化导致的问题。适当调整工作环境条件,避免极端环境。

    - Q2: 继电器触点接触不良?
    - A2: 确保触点清洁无尘,并检查是否有污垢或氧化物影响接触。必要时可使用专用清洗剂进行清理。

    - Q3: 继电器发生异常发热?
    - A3: 检查电源电压是否超过最大允许值。确保电压稳定,并注意冷却措施以降低内部温度。

    总结和推荐


    JV-N系列继电器以其高容量、紧凑设计、高灵敏度和优秀的热稳定性,成为家用电器中理想的控制元件。Panasonic为其提供了全面的技术支持和优质的售后服务。考虑到其广泛的应用范围和优越的性能,强烈推荐使用JV-N系列继电器。无论是对于设备制造商还是最终用户,这款继电器都是一个可靠且高效的选择。

JVN1AF-5V-F参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 22mm(长度)*16mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

JVN1AF-5V-F厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

JVN1AF-5V-F数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC JVN1AF-5V-F JVN1AF-5V-F数据手册

JVN1AF-5V-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
