首页  >  产品百科  >  JTN1AS-TMP-F-DC12V

JTN1AS-TMP-F-DC12V

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 通孔安装
供应商型号: JTN1AS-TMP-F-DC12V
供应商: 云汉优选
标准整包数: 10

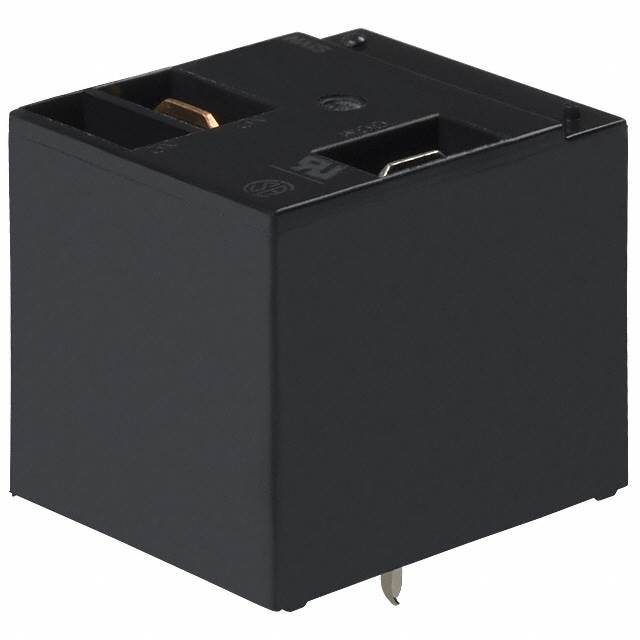

PANASONIC 其他继电器 JTN1AS-TMP-F-DC12V

JTN1AS-TMP-F-DC12V概述


    产品简介


    JT-N 继电器 是由Panasonic Corporation Automation Controls Business Unit生产的一款高性能继电器,适用于工业自动化控制领域的多种应用场景。该继电器提供两种接触类型:1 Form A 和 1 Form C,可以用于不同的电路切换需求。JT-N系列继电器具备高切换容量,可承受高达30A的电流,适用于空气调节系统、暖通空调系统及家用电器等多种场合。

    技术参数


    - 额定线圈电压: 5V, 6V, 9V, 12V, 15V, 18V, 24V DC
    - 线圈数据:
    - 吸合电压: 初始值 ≤ 额定电压的75%
    - 释放电压: 初始值 ≥ 额定电压的10%
    - 额定工作电流: 5V DC时为161.3mA,24V DC时为33.3mA
    - 线圈电阻: 5V DC时为31Ω,24V DC时为720Ω
    - 电气特性:
    - 接触材料: AgSnO2
    - 接触电阻: 初始最大50mΩ(以电压降6V DC 1A测试)
    - 最大切换功率: 8,310VA(30A 277V AC)
    - 绝缘电阻: 初始最小100MΩ(测量于500V DC)
    - 开断电压: 介电耐压测试
    - 介电强度: 开关间1,200 Vrms(检测电流10 mA),开关与线圈间2,500 Vrms(检测电流10 mA)
    - 机械特性:
    - 冲击抵抗力: 功能性最低98 m/s²(半波正弦脉冲11ms,检测时间10µs)
    - 振动抵抗力: 功能性10至55Hz双振幅1.5mm(检测时间10µs)
    - 预期寿命:
    - 机械: 至少1×10⁷次
    - 电气(20次/min.): 最低1×10⁵次(20A 277V AC)

    产品特点和优势


    JT-N继电器具备以下几个显著特点和优势:
    1. 高切换容量: 最高可承受30A电流,适用于各种高负载需求。
    2. 多样的接触类型: 提供1 Form A 和 1 Form C两种选择,适用于不同电路设计。
    3. 良好的电气特性: 高绝缘电阻、严格的开断电压测试保证了可靠的电气性能。
    4. 卓越的机械特性: 强大的冲击和振动抵抗力使得该继电器可以在恶劣环境中稳定运行。
    5. 环境适应性强: 工作温度范围宽广(-55°C至+85°C),能够在极端条件下正常工作。
    6. 环保合规: 所有型号均符合RoHS标准。

    应用案例和使用建议


    典型应用场景包括:
    - 空调系统: 控制室内外机的开关
    - 暖通空调系统: 控制风量调节
    - 家用电器: 如洗衣机、冰箱等
    使用建议:
    - 在安装前务必按照手册中的步骤进行适当的通风处理,移除通风塞以获得最佳使用寿命。
    - 使用过程中定期检查连接部位,确保接触良好。
    - 避免在极端环境下长期工作,如超过推荐温度范围。

    兼容性和支持


    JT-N系列继电器具有良好的兼容性,能够与其他主流电子元件或设备无缝集成。Panasonic提供详尽的技术支持文档和售后服务,确保客户在使用过程中得到及时有效的帮助。

    常见问题与解决方案


    - 问题1: 继电器频繁烧毁
    - 解决办法: 检查负载是否超过额定值,确保负载适配。
    - 问题2: 继电器不吸合
    - 解决办法: 测量供电电压是否达到吸合电压要求,检查线路连接。
    - 问题3: 继电器释放延迟
    - 解决办法: 清理接触点,确保清洁无阻;检查线圈电阻是否正常。

    总结和推荐


    综合评估:
    - 主要优点:
    - 高切换容量
    - 多样的接触类型
    - 良好的电气和机械特性
    - 环境适应性强
    - 绿色环保
    - 推荐度:
    JT-N系列继电器凭借其高性能、广泛的应用场景以及可靠的支持服务,在工业自动化控制领域中表现优异。强烈推荐使用该系列产品,尤其适合需要高可靠性切换的场合。
    通过上述分析可以看出,JT-N系列继电器不仅在性能上满足各种应用需求,而且在耐用性和易用性方面也有出色表现,是值得信赖的选择。

JTN1AS-TMP-F-DC12V参数

参数
开关功能 -
继电器类型 通用继电器
安装方式 通孔安装
零件状态 停产
包装方式 散装

JTN1AS-TMP-F-DC12V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

JTN1AS-TMP-F-DC12V数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC JTN1AS-TMP-F-DC12V JTN1AS-TMP-F-DC12V数据手册

JTN1AS-TMP-F-DC12V封装设计

查看详情并下载
Symbol
Footprint
3D Model
