ERZE14A751

产品分类: 压敏电阻
厂牌: PANASONIC
产品描述: 750V 7.5KA 1 675V 825V 615V 460V 420J 530pF@1kHz 通孔安装 17.5mm*8.2mm*20.5mm
供应商型号: 2291858
供应商: element14
标准整包数: 1

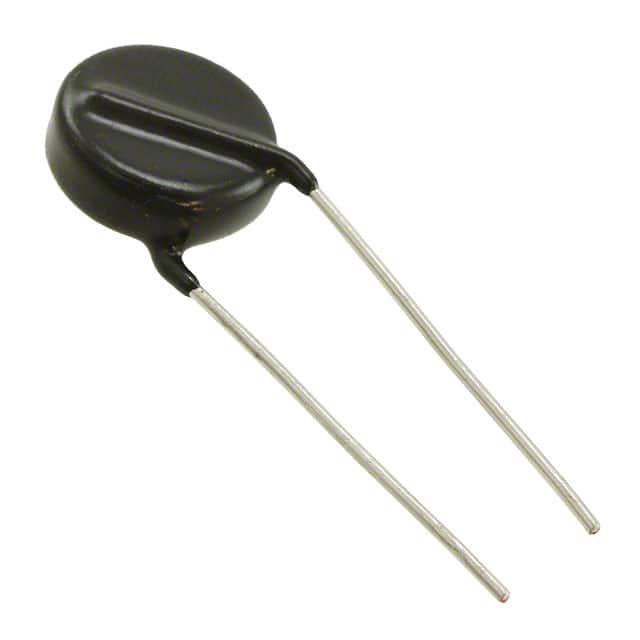

PANASONIC 压敏电阻 ERZE14A751

ERZE14A751概述

    ZNR Surge Absorber (Varistor) Type D

    产品简介


    产品名称: ZNR Surge Absorber (Varistor) Type D
    系列: E
    产品类型: 压敏电阻
    主要功能: 吸收瞬态过电压,保护半导体器件免受电涌损害
    应用领域: 消费电子产品、通信设备、测量仪器、控制器、家用电器、燃气和石油设备等

    技术参数


    - 额定电压范围: 200V 至 910V
    - 最大允许电压: 1000V
    - 峰值电流: 最大8/20μs脉冲电流可达7000A
    - 耐冲击能量: 10/1000μs 脉冲下可处理的最大能量为7.5J
    - 电容范围: 13pF 至 32pF
    - 钳位电压: 8/20μs脉冲下的最大钳位电压可达1355V
    - 工作温度范围: -40℃至85℃
    - 储存温度范围: -40℃至125℃
    - 认证标准: UL1449, VDE IEC61051-1, IEC60950-1 Annex.Q, IEC62368-1 G8.2, CQC GB/T10193, GB/T10194, GB4943.1, GB8898

    产品特点和优势


    - 大浪涌电流能力: 在紧凑尺寸下具备强大的浪涌电流承受能力
    - 高能处理能力: 高效吸收瞬态过电压,保护设备免受损坏
    - 宽泛的电压选择: 提供多种电压等级,适用于不同应用需求
    - 环保材料: 符合RoHS标准,确保产品绿色安全
    - 广泛应用: 用于多种电子设备的电涌防护,如半导体、集成电路、可控硅等

    应用案例和使用建议


    典型应用:
    - 家用电器中的电涌保护
    - 通信设备中的电涌保护
    - 工业控制装置中的电涌保护
    使用建议:
    - 在设计电路时,应根据具体的应用场景选择合适的型号,确保匹配额定电压及电流要求。
    - 安装时应考虑安装位置,避免受到机械应力或热应力的影响。
    - 定期检查和维护,确保其正常运行。

    兼容性和支持


    兼容性:
    - 可以与其他标准符合的电子元器件和设备一起使用,无特殊限制
    支持和服务:
    - 请参阅相关文档获取更多支持信息。
    - 若有任何安全问题,请立即联系供应商。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 过电压导致设备损坏 | 检查是否选择了合适的型号,确保满足所需的额定电压和电流要求 |
    | 安装后不工作 | 确认接线正确无误,查看是否有物理损伤或不良连接 |
    | 维护保养不当 | 按照制造商的维护指南进行定期检查和维护 |

    总结和推荐


    综合评估:
    - 优点: 强大的浪涌电流吸收能力、广泛的适用性、高效节能、符合环保要求。
    - 推荐: 非常适合用于需要高性能电涌保护的各类电子产品,如消费类电子、通信设备等。推荐给需要稳定可靠电涌保护解决方案的应用场景。
    综上所述,ZNR Surge Absorber (Varistor) Type D是一款功能强大且广泛适用的产品,具备优秀的性能和技术参数,适合多种应用场合。

ERZE14A751参数

参数
压敏电压 750V
最小压敏电压 675V
不同频率时的电容 530pF@1kHz
最大直流电压 615V
能量 420J
浪涌电流 7.5KA
最大压敏电压 825V
最大交流电压 460V
电路数 1
长*宽*高 17.5mm*8.2mm*20.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

ERZE14A751厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERZE14A751数据手册

厂牌 PDF简要描述 下载
PANASONIC 压敏电阻 PANASONIC ERZE14A751 ERZE14A751数据手册

ERZE14A751封装设计

查看详情并下载
Symbol
Footprint
3D Model
