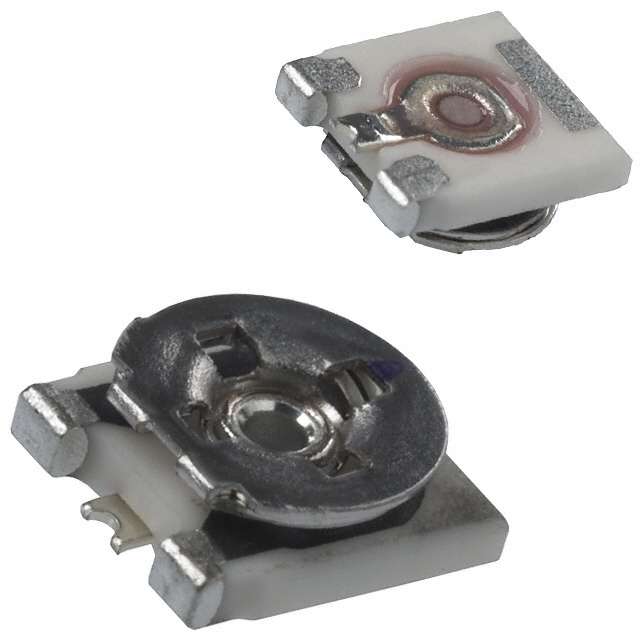

EVM-1ESX30B54

厂牌: PANASONIC
产品描述: 50KΩ ±25% 200mW ±250ppm/℃ 贴片安装 1.4mm(高度)
供应商型号: P1E503TR-ND
供应商: Digi-Key
标准整包数: 1
PANASONIC 电位器及其他可变电阻器 EVM-1ESX30B54

EVM-1ESX30B54概述

    SMT Trimmer Potentiometers 技术手册

    1. 产品简介


    SMT Trimmer Potentiometers(SMT精密电位器) 是一种适用于表面贴装技术(Surface Mount Technology,简称SMT)的电位器,广泛应用于音频/视频设备、办公设备和通信设备等众多电子设备中。该系列产品采用赛美特(cermet)材料制造,具备高可靠性及优异的可焊性,且符合JIS C5260-1:1999标准,符合RoHS标准。

    2. 技术参数


    以下是该系列产品的关键技术和规格:
    - 型号: EVM1D, EVM1E, EVM1U
    - 结构类型: 1D, 1E, 1U
    - 包装方式: SMT电位器(方形),适用于回流焊接
    - 最小包装数量:
    - EVM1D: 1,000件/包
    - EVM1E: 4,000件/包
    - EVM1U: 4,000件/包
    - 包装直径: 17.8mm
    - 总电阻值范围: 100 Ω 至 1 MΩ
    - 电阻容差: ±25%
    - 额定功率: 0.2 W
    - 极限元件电压: 50 V
    - 旋转扭矩: 2至20 mN·m
    - 电阻温度系数: ±250×10^-6/°C

    3. 产品特点和优势


    该SMT Trimmer Potentiometer系列具有以下显著特点和优势:
    - 高可靠性: 采用赛美特(cermet)材料制作,实现了高可靠性。
    - 易于安装: 提供优秀的可焊性,使得安装过程简便高效。
    - 广泛的应用范围: 可用于多种电子设备,如音频/视频设备、办公设备和通信设备。
    - 符合行业标准: 符合JIS C5260-1:1999标准,满足RoHS要求。
    - 多样的型号选择: 包括单侧调节型(EVM1U)、双侧调节型(EVM1D/EVM1E)等,以适应不同的应用需求。

    4. 应用案例和使用建议


    该系列产品已成功应用于多个领域,例如:
    - 音频/视频设备:用于调整音量、亮度和色彩。
    - 办公设备:可用于打印机、复印机等设备的控制和调整。
    - 通信设备:用于调制解调器和路由器的信号调整。
    使用建议:
    - 在安装过程中,确保焊接条件符合制造商推荐的标准,以确保最佳性能和稳定性。
    - 使用过程中应注意保持良好的散热条件,防止过热导致的损坏。
    - 定期进行检查和校准,确保其长期稳定运行。

    5. 兼容性和支持


    - 兼容性: 该系列SMT Trimmer Potentiometers与大多数电子设备和系统兼容,适用于各种SMT工艺。
    - 技术支持: 制造商提供全面的技术支持和咨询服务,包括产品培训和技术文档。如有任何疑问或需要进一步的支持,请联系制造商。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - Q: 如何确保正确的安装?
    - A: 确保电路板设计符合推荐的焊盘图案(land pattern),并且焊接条件符合制造商的要求。
    - Q: 如何处理过热问题?
    - A: 确保良好的散热措施,避免长时间超负荷使用。
    - Q: 如何进行定期校准?
    - A: 参考制造商提供的校准指南,定期进行校准以保证精确度。

    7. 总结和推荐


    总体而言,SMT Trimmer Potentiometers(SMT精密电位器)以其高可靠性、优异的可焊性和广泛的应用范围,在市场上展现出强大的竞争力。对于需要高精度和高性能的电子设备制造商来说,这款产品是理想的选择。强烈推荐将其用于需要精确控制和调整的应用场合。

EVM-1ESX30B54参数

参数
电阻值 50KΩ
精度 ±25%
额定功率 200mW
温度系数 ±250ppm/℃
锥度 -
额定电压 -
长*宽*高 1.4mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
