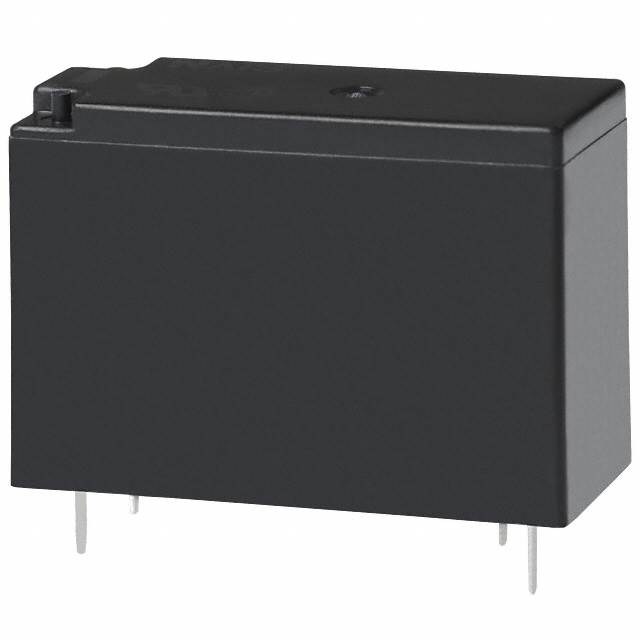

JW2SN-DC9V

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 DIP 通孔安装 28.6mm*12.8mm*20mm
供应商型号: TS-JW2SN-DC9V
供应商: 海外现货
标准整包数: 1
PANASONIC 其他继电器 JW2SN-DC9V

JW2SN-DC9V概述

    Panasonic JW RELAYS 电子元器件技术手册

    1. 产品简介


    Panasonic的JW RELAYS是专为工业设备、家用电器及办公机器设计的高可靠性功率继电器。这些继电器适用于过电流保护、电路切换及其他关键控制任务。它们的典型应用范围包括家用电器、办公室自动化设备以及各种工业设备,如自动化控制系统。

    2. 技术参数


    - 额定线圈电压:直流电(DC)5 V、6 V、9 V、12 V、24 V 和 48 V。
    - 接触配置:1 Form A,1 Form C,2 Form A 和 2 Form C。
    - 额定接触容量:标准型(5 A),高容量型(10 A)。
    - 接触电阻(初始):最大100毫欧(6 V DC 1 A条件下)。
    - 绝缘等级:无标识为E级绝缘,标识为B级绝缘(UL)。
    - 线圈电阻(初始):范围从47欧姆到4400欧姆不等。
    - 耐冲击性:功能性最小98米/秒²,破坏性最小980米/秒²。
    - 耐振动性:功能性和破坏性均为10至55 Hz范围内。
    - 工作环境温度:E类为-40°C至+60°C,B类为-40°C至+85°C。
    - 湿度范围:5%至85%RH(避免结冰和凝结)。
    - 预期寿命:机械寿命至少5百万次(开关频率180次/分钟)。
    - 最小切换负载(参考值):5V DC时100 mA。

    3. 产品特点和优势


    - 体积小、结构紧凑:外形尺寸为20 mm(H) x 12.8 mm(W) x 28.6 mm(L),可安装于空间受限的应用场合。
    - 高可靠性和长寿命:设计用于恶劣环境下的稳定运行,确保长期使用可靠。
    - 双绝缘级别选择:提供E级和B级绝缘等级,满足不同应用需求。
    - 多种接触配置选项:提供不同的接触排列,以适应不同的应用场景。

    4. 应用案例和使用建议


    - 家用电器:如空调、洗衣机等家电的电路控制和保护。
    - 工业设备:如生产线上的控制单元,实现设备的远程控制。
    - 办公机器:打印机、复印机等办公设备的电源管理和控制。
    使用建议:
    - 确保安装环境符合技术手册中规定的温湿度条件。
    - 选择合适的额定电压和接触容量以匹配实际应用需求。
    - 避免在极端环境中过度操作以延长使用寿命。

    5. 兼容性和支持


    - 与Panasonic的PC板插座兼容,具体型号可参阅“JW RELAYS PC板插座”部分。
    - 厂商提供详尽的技术文档和应用指南,以帮助用户正确使用该产品。

    6. 常见问题与解决方案


    - 问题:线圈过热导致无法正常工作。
    解决方案:检查线圈电压是否超出允许范围,并确保周围环境温度适宜。

    - 问题:接触不良。
    解决方案:检查接触面是否有污物或腐蚀,进行清洁处理并重新安装。

    7. 总结和推荐


    JW RELAYS凭借其紧凑的设计、高可靠性及广泛的适用性,在工业控制领域有着显著的优势。对于需要频繁开关、空间有限的应用场合,这款继电器是一个理想的选择。推荐在设计新的电路系统时考虑使用此产品。

JW2SN-DC9V参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 28.6mm*12.8mm*20mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 散装
